Ano ang Inihahatid ng 3200 A-2ZTN9/MT33 Bearing: Mga Detalye, Pag-load at Mga Limitasyon sa Bilis

Mga Pangunahing Dimensyon at Pangunahing Detalye

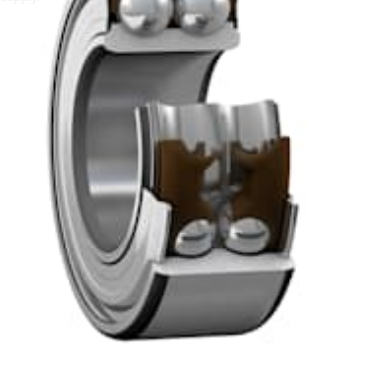

Ang bawat disenyo ay nagsisimula sa geometry. Ang 3200 A-2ZTN9/MT33 ay nag-pack ng dalawang load path sa isang unit. Ang layout nito ay katumbas ng isang pares ng single row angular contact ball bearings na nakaayos pabalik-balik sa isang O-type na configuration, ngunit nangangailangan ito ng kapansin-pansing mas kaunting axial space. Inililista ng talahanayan sa ibaba ang pangunahing dimensional na data na unang sinusuri ng mga inhinyero.

Pagbabasa ng bore, labas ng diameter at lapad

Ang 10 mm bore at 30 mm na diameter sa labas ay tumutukoy sa isang compact na sobre na angkop sa maliliit na gearbox, pump shaft at motor end housing. Ang 14 mm na lapad ay kung bakit ang back-to-back na pares ay mahusay. Nakukuha ng isang taga-disenyo ang axial capacity ng dalawang bearings sa isang footprint na bahagyang mas malawak kaysa sa isang solong row unit. Sa isang mass na humigit-kumulang 0.051 kg, ang tindig ay nagdaragdag ng maliit na umiikot na pagkawalang-kilos, na mahalaga kapag ang isang baras ay bumibilis at bumababa nang madalas.

Mga fillet at distansya ng pressure point

Ang dalawang halaga sa talahanayan ay madaling makaligtaan. Ang pinakamababang sukat ng fillet na 0.6 mm ay nagsasabi sa machinist kung gaano katalas ang shaft at housing shoulder corners. Ang isang sulok na mas mahigpit kaysa sa halagang ito ay pumipigil sa bearing ring mula sa pagkakaupo nang buo sa balikat, na humahantong sa hindi pagkakahanay at pagkabalisa. Ang distansya ng pressure point na 16 mm ay matatagpuan kung saan epektibong kumikilos ang load sa kahabaan ng axis. Gamitin ito kapag kinakalkula mo ang mga pag-load ng sandali sa baras, dahil tinutukoy nito ang braso ng lever sa pagitan ng tindig at ang inilapat na puwersa.

Mga Rating ng Pag-load at Mga Limitasyon sa Bilis

Ang data ng pag-load at bilis ay magpapasya kung ang isang bearing ay makakaligtas sa duty cycle nito. Ang mga nai-publish na rating ay ibinubuod sa mga card sa ibaba, na sinusundan ng isang talahanayan na nagpapaliwanag kung ano ang ibig sabihin ng bawat rating sa pagsasanay.

Static versus dynamic na kapasidad

Ang dynamic na rating ay namamahala sa tuluy-tuloy na pag-ikot, habang ang static na rating ay pinoprotektahan ang bearing sa panahon ng start-up shocks, transport impact o machine stop sa ilalim ng load. Ang isang sistema na may madalas na shock loading ay dapat suriin muna laban sa static na halaga, dahil ang permanenteng indentation sa mga raceway ay hindi maibabalik. Ang limitasyon sa pagkapagod ay isang kapaki-pakinabang na sanggunian para sa mga yugto ng light-load, kung saan inaasahang tatakbo ang bearing nang mahabang panahon nang hindi nagkakaroon ng pagkapagod sa ibabaw.

Mga rating ng bilis sa pagsasanay

Dapat basahin ang mga halaga ng bilis kasama ng selyo at disenyo ng hawla. Ang paglilimita ng bilis na 24,000 r/min ay makakamit dahil ang bearing ay gumagamit ng mga non-contact na kalasag at isang magaan na polyamide na hawla, na parehong nagpapababa ng friction at init. Panatilihing kumportable ang bilis ng pagpapatakbo sa ibaba ng limitasyon, lalo na sa mataas na temperatura sa paligid, dahil ang init na nabuo sa bilis ay nagpapaikli sa buhay ng grasa at nagpapataas ng pagkasira ng seal.

Pag-decode ng Suffix Code

Ang pagtatalaga na 3200 A-2ZTN9/MT33 ay isang compact na paglalarawan ng configuration ng disenyo. Ang bawat elemento ng suffix ay nagsasabi sa iyo ng isang partikular na bagay tungkol sa kung paano kumikilos ang bearing, kaya naman ang pagbabasa ng code ng tama ay pumipigil sa mga magastos na pagkakamali sa pag-order.

Ang dalawang pagtatalaga ng kalasag ay magkamukha at kadalasang nalilito. Ang isang non-contact shield ay nag-iiwan ng maliit na clearance, kaya halos hindi ito nagdaragdag ng friction ngunit nag-aalok ng limitadong proteksyon laban sa pinong alikabok. Ang isang contact seal ay nagbibigay ng mas mahusay na proteksyon ngunit bumubuo ng mas maraming init sa bilis. Dahil ang 2Z suffix ay nagpapahiwatig ng isang non-contact na disenyo, ang bearing ay pinakaangkop sa malinis, nakapaloob na mga kapaligiran kung saan ang bilis ang pangunahing priyoridad.

Structural Advantages sa Real Machines

Back-to-back geometry

Ang back-to-back arrangement ay ang pangunahing bentahe ng double row na disenyo. Dalawang hanay ng mga bola ang nagbabahagi ng iisang hanay ng mga singsing, kaya pinangangasiwaan ng pares ang mga radial load at axial load sa magkabilang direksyon habang pinananatiling nakasentro ang shaft. Ang tilting moment resistance na ito ay mahalaga kung saan dapat manatiling matibay ang shaft, gaya ng posisyon ng gear meshing o pump impeller na nakakakita ng hindi pantay na thrust.

Kung ikukumpara sa pag-mount ng dalawang magkahiwalay na single row bearings, binabawasan ng integrated unit ang pagiging kumplikado ng machining. Ang housing bore at shoulder ay nangangailangan lamang ng isang tumpak na upuan, at ang preload na relasyon sa pagitan ng dalawang row ay itinakda sa panahon ng pagmamanupaktura sa halip na ng assembler.

Mataas na bilis ng kakayahan

Ang mataas na bilis ay nakasalalay sa pagbuo ng init, pag-uugali ng pampadulas at katatagan ng hawla. Ang kumbinasyon ng mga non-contact na kalasag at isang polyamide na hawla ay nagpapanatili ng mababang friction, at ang nakapirming singil ng grasa ay nag-iwas sa mga pagkalugi na nagmumula sa labis na pagpuno. Ang mga taga-disenyo ay maaaring mag-target ng mga shaft na tumatakbo nang mas mataas sa karaniwang bilis, sa kondisyon na ang pabahay ay nag-aalis ng init at ang bilis ng pagpapatakbo ay nananatili sa loob ng na-rate na limitasyon.

Pre-lubricated na disenyo

Ang mga bearing ship na may MT33 grease ay nasa lugar na. Pinapasimple nito ang pag-install dahil hindi na kailangan ng karagdagang hakbang sa pagpapadulas sa linya ng pagpupulong, at inaalis nito ang isang karaniwang pinagmumulan ng kontaminasyon. Para sa mga sealed-for-life application, ang kawalan ng relubrication port ay binabawasan din ang bilang ng mga potensyal na daanan ng pagtagas sa makina.

Mga Lugar ng Application

Ang bearing ay nababagay sa mga makina na dapat suportahan ang radial at axial load nang magkasama sa loob ng isang compact rotating section. Ang pinakakaraniwang mga lugar ng aplikasyon ay kinabibilangan ng:

• Mga bomba: mga pang-industriya na bomba at mga bomba ng tubig kung saan dapat kontrolin ang thrust mula sa impeller.
• Mga Gearbox: mga transmission at reducer kung saan ang higpit ng shaft ay nakakaapekto sa kalidad ng gear mesh.
• Mga de-koryenteng motor: mga motor at generator na tumatakbo sa mataas na bilis at nangangailangan ng matatag na posisyon ng baras.
• Makinarya sa industriya: mga compact rotating assemblies na nagdadala ng pinagsamang mga kargada sa masikip na espasyo.

Kapag naghanap ka ng mga opsyon sa supplier, a 3200 a-2ztn9/mt33 na tindig maaaring tukuyin kasama ng mga dimensyon at suffix code nito, na nag-iwas sa pagkalito sa mga variant na may iba't ibang seal o cage.

Gabay sa Pagpili

Gamitin ang sumusunod na pagkakasunud-sunod upang magpasya kung ang tindig na ito ay akma sa iyong aplikasyon. Ang bawat hakbang ay gumagamit ng data na tinalakay sa itaas, kaya ang desisyon ay nananatiling traceable.

1. Tukuyin ang direksyon ng pagkarga. Sukatin ang radial at axial load nang hiwalay, kabilang ang mga shock load at pag-reversal ng load. Kung ang thrust ay kumikilos sa magkabilang direksyon, ang double row na disenyo ay isang malakas na kandidato.
2. Suriin ang bilis laban sa limitasyon. Ihambing ang bilis ng pagpapatakbo sa nililimitahan na bilis na 24,000 r/min at panatilihin ang margin para sa pagtaas ng temperatura at mga spike ng bilis.
3. Kumpirmahin ang selyo at grasa. Gamitin ang non-contact 2Z shield at MT33 grease kapag malinis ang kapaligiran at nananatili ang temperatura sa loob ng nakasaad na hanay.
4. I-verify ang geometry ng balikat. Suriin na ang shaft at housing shoulder radii ay hindi bababa sa 0.6 mm at ang 16 mm na distansya ng pressure point ay tumutugma sa pagsusuri ng sandali.
5. Suriin ang static na kapasidad. Kumpirmahin na ang 4.3 kN static rating ay sumasaklaw sa worst-case shock o standstill load.

Kung ang kapaligiran ay naglalaman ng nakasasakit na alikabok o wash-down na tubig, isaalang-alang ang ibang uri ng selyo. Ang non-contact shield ay idinisenyo para sa mga nakakulong na makina sa halip na bukas o malupit na kapaligiran.

Pag-install, Lubrication at Pagpaplano ng Lifecycle

Pinoprotektahan ng tamang pag-install ang na-rate na pagganap. Linisin ang baras at pabahay, suriin ang mga sukat laban sa nai-publish na mga halaga, at pindutin nang pantay-pantay ang mga singsing upang hindi dumaan ang load sa mga bola habang nakaupo. Iwasang direktang hampasin ang mga seal, dahil kahit na ang maliit na deformation ng isang steel shield ay maaaring lumikha ng contact na lumilikha ng init sa bilis.

Dahil ang tindig ay pre-lubricated, ang plano sa pagpapanatili ay nakatuon sa temperatura at panginginig ng boses sa halip na regular na pagpapadulas. Subaybayan ang temperatura ng pabahay sa panahon ng pag-commissioning, at itala ang mga antas ng vibration sa simula ng serbisyo. Ang unti-unting pagtaas sa alinmang halaga ay kadalasang nagpapahiwatig ng maagang pagkasira o hindi pagkakapantay-pantay, na nagbibigay-daan sa pagwawasto bago mabigo. Kapag ang makina ay gumagana sa isang matatag at malinis na kapaligiran, ang pre-filled na grasa ay maaaring suportahan ang mahabang agwat ng serbisyo nang walang karagdagang pagpapadulas.
