Crossed Roller Bearings (Cross-Roller Bearings)Crossed Roller Bearings, na kilala rin bilang cross-roller bearings, ay gumagamit ng panloob na istraktura kung saan ang mga cylindrical roller ay nakaayos nang crosswise sa 90° anggulo sa bawat isa sa loob ng V-shaped raceways. Inilalagay ang mga separator o spacer sa pagitan ng mga roller. Binibigyang-daan ng istrukturang ito ang isang bearing na sabay-sabay na humawak ng mga load sa lahat ng direksyon, kabilang ang mga radial load, axial load, at overturning moments. Ang mga bearings ay nailalarawan sa pamamagitan ng kanilang minimal na pangkalahatang sukat (miniaturization), mataas na tigas, mataas na katumpakan ng pag-ikot, at pinagsamang kapasidad na nagdadala ng pagkarga. Samakatuwid, ang mga ito ay pinakaangkop para sa: Mga joint o umiikot na bahagi ng mga robot na pang-industriya. Umiikot na mga bahagi ng mga manipulator/robot na kamay.Mga rotary table ng mga machining center.Precision rotary tables.Mga medikal na kagamitan.Mga instrumento sa pagsukat.IC manufacturing equipment, at iba pang mga application. Mga Uri ng Structural ng Crossed Roller Bearings Ang mga crossed roller bearings ay karaniwang inuri sa tatlong structural forms: Outer ring separable, inner ring integrated. Panlabas na singsing isinama, panloob na singsing na mapaghihiwalay. Ang parehong panlabas at panloob na mga singsing ay pinagsama.

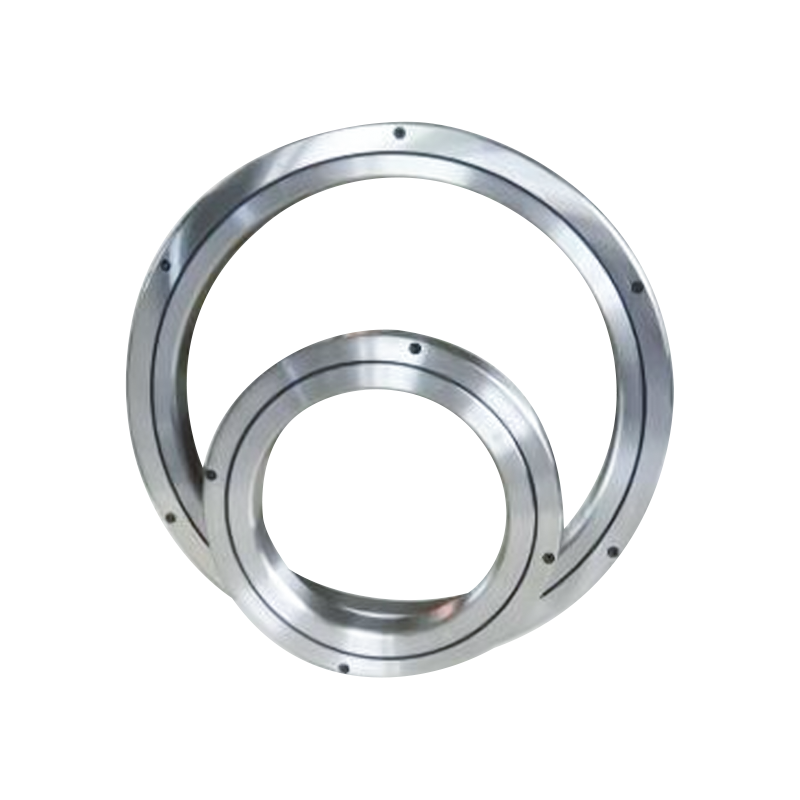

1. Uri ng RB (Separable Outer Ring, Integrated Inner Ring)Istruktura: Ang panlabas na singsing ay nahahati sa dalawang piraso, habang ang panloob na singsing ay iisa, pinagsamang bahagi.Application: Angkop para sa mga application na nangangailangan ng mataas na rotational accuracy ng inner ring.
2. Uri ng RE (Integrated Outer Ring, Separable Inner Ring)Istruktura: May parehong panlabas na dimensyon gaya ng uri ng RB, ngunit ang panlabas na singsing ay isinama, at ang panloob na singsing ay nahahati sa dalawang piraso.Application: Angkop para sa mga application na nangangailangan ng mataas na rotational accuracy ng panlabas na singsing.

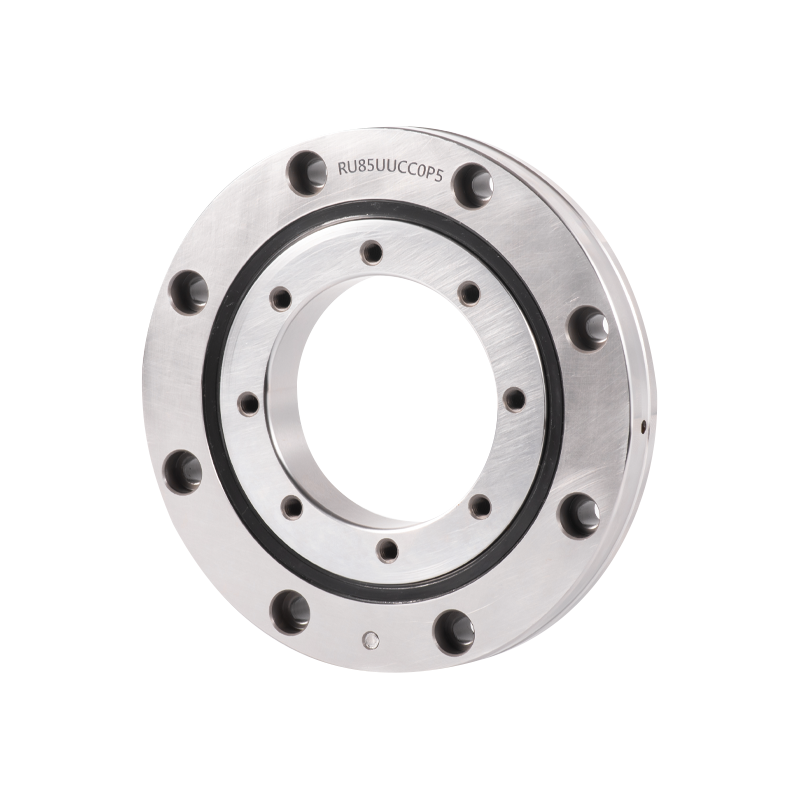

3. Uri ng RU (Integrated Inner and Outer Rings, with Mounting Holes)Istruktura: Parehong inner at outer rings ay pinagsama at nagtatampok ng mga mounting hole. Inaalis nito ang pangangailangan para sa pag-aayos ng mga flanges at mga upuan ng suporta, na ginagawa itong napaka-maginhawang gamitin. Pagganap: Dahil ang panloob at panlabas na mga singsing ay pinagsama, ang pag-install ay may kaunting epekto sa pagganap, na tinitiyak ang matatag na rotational accuracy at torque.Application: Angkop para sa mga application na nangangailangan ng mataas na rotational accuracy para sa parehong panloob at panlabas na mga singsing.

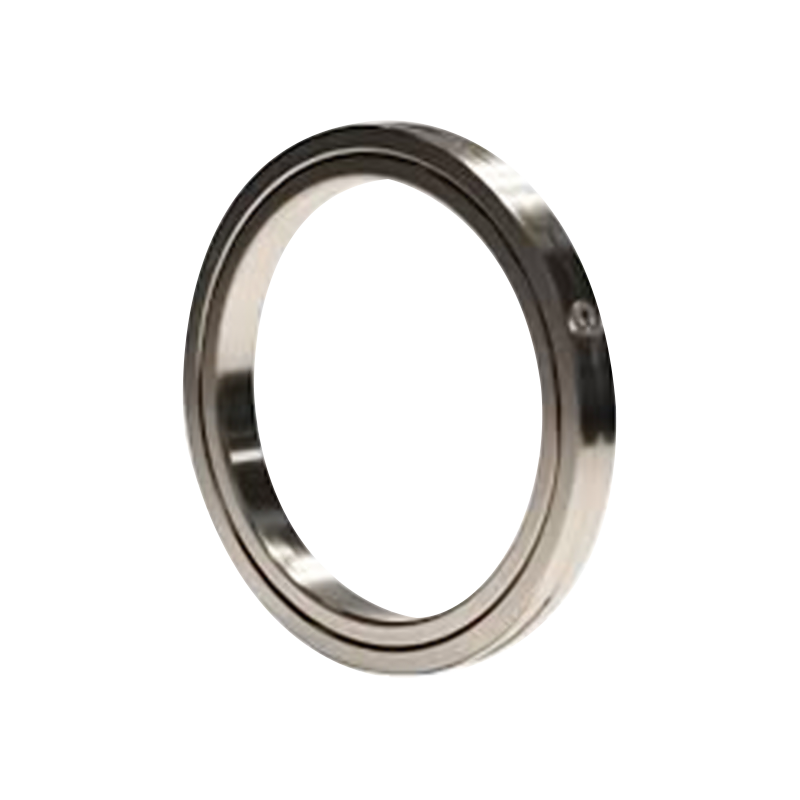

4. Uri ng RA (Separable Outer Ring, Integrated Inner Ring, Ultra-Thin) Structure: Isang ultra-manipis na disenyo kung saan ang kapal ng panloob at panlabas na mga singsing ay nababawasan sa maximum na lawak. Ang istraktura ay pareho sa uri ng RB, na may split outer ring. Application: Angkop para sa mga bahaging nangangailangan ng magaan at compact na disenyo, tulad ng mga umiikot na seksyon ng mga robot at manipulator.

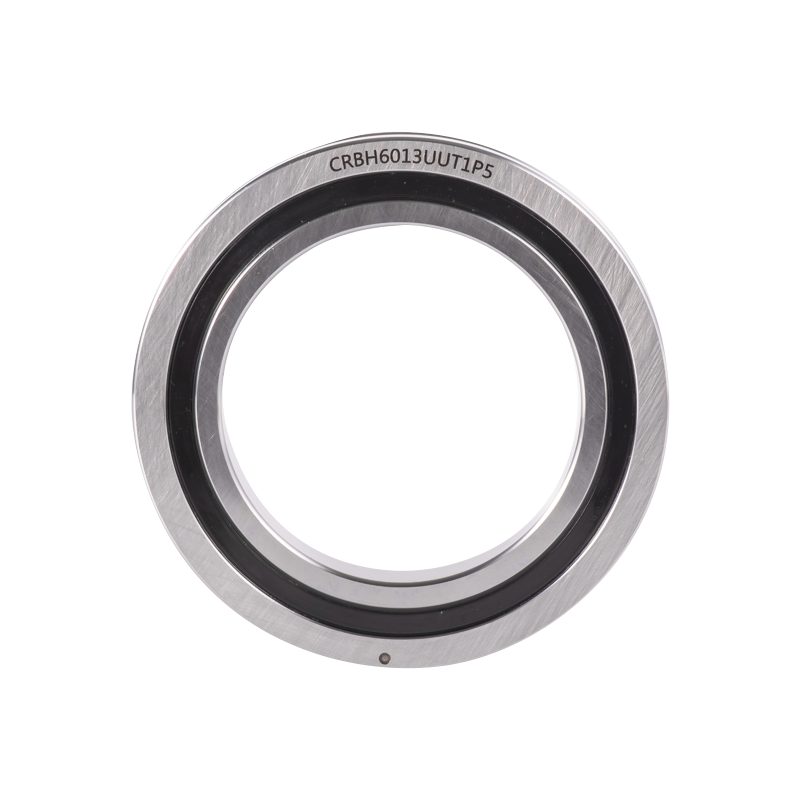

5. Uri ng RBH (Integrated Inner and Outer Rings, Ultra-Thin) Structure: Ultra-manipis na disenyo na may pinagsamang panloob at panlabas na mga singsing, ngunit walang mga mounting hole. Nangangailangan ng pag-aayos gamit ang mga flanges at suportang upuan sa panahon ng pag-install.Pagganap: Pinipigilan ng pinagsamang istraktura ng parehong singsing ang pagkasira ng pagganap dahil sa pag-install, na tinitiyak ang matatag na rotational accuracy at torque.Application: Angkop para sa mga application na nangangailangan ng maliit na sukat (miniaturization) habang pinapanatili ang mataas na rotational accuracy para sa parehong panloob at panlabas na mga ring.

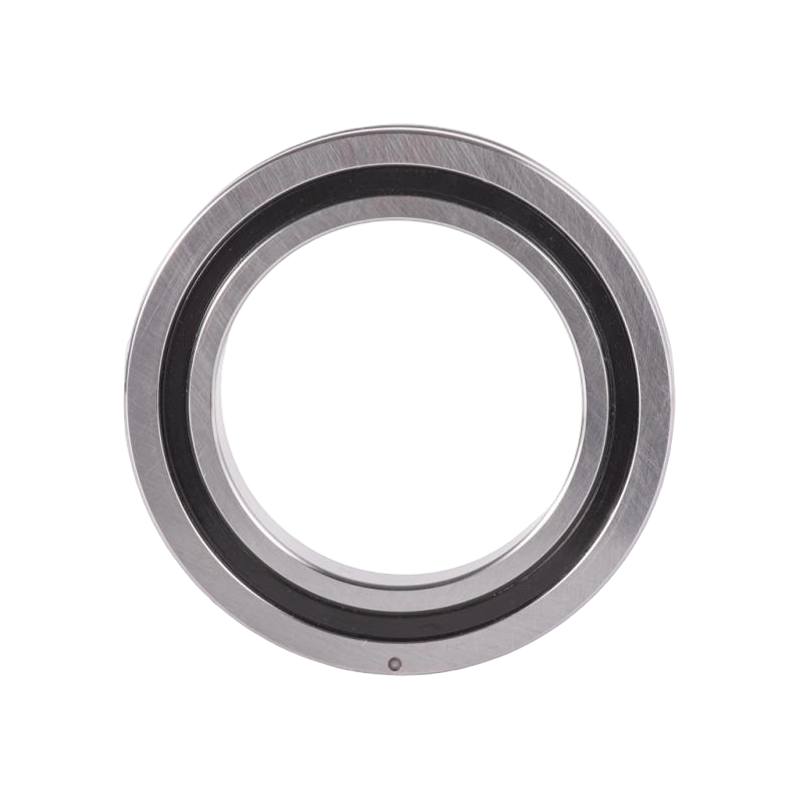

6. Uri ng SX (Integrated Inner Ring, Separable Outer Ring, Ultra-Thin) Structure: Para sa parehong diameter ng shaft, ang SX type ay may mas maliit na cross-section kaysa sa RB type. Dahil sa ultra-manipis na disenyo, ang panloob o panlabas na mga singsing ay walang mga mounting hole, na nangangailangan ng pag-aayos gamit ang mga flanges at bearing seat sa panahon ng pag-install. Application: Angkop para sa mga application kung saan umiikot ang inner ring.

Industrial Robot Bearings: Isang Propesyonal na Pagsasalin
Ang mga pang-industriya na robot bearings ay mga pangunahing bahagi ng mga robot, na pangunahing ginagamit sa mga joints, slewing unit, at precision rotary table.
Kabilang sa mga pangunahing uri ang Crossed Roller Bearings at Constant Section Thin-Walled Bearings.
Ang mga bearings na ito ay kinakailangan upang makayanan ang mga multi-directional load habang nag-aalok ng mga katangian tulad ng mataas na katumpakan, mataas na tigas, at mababang friction.

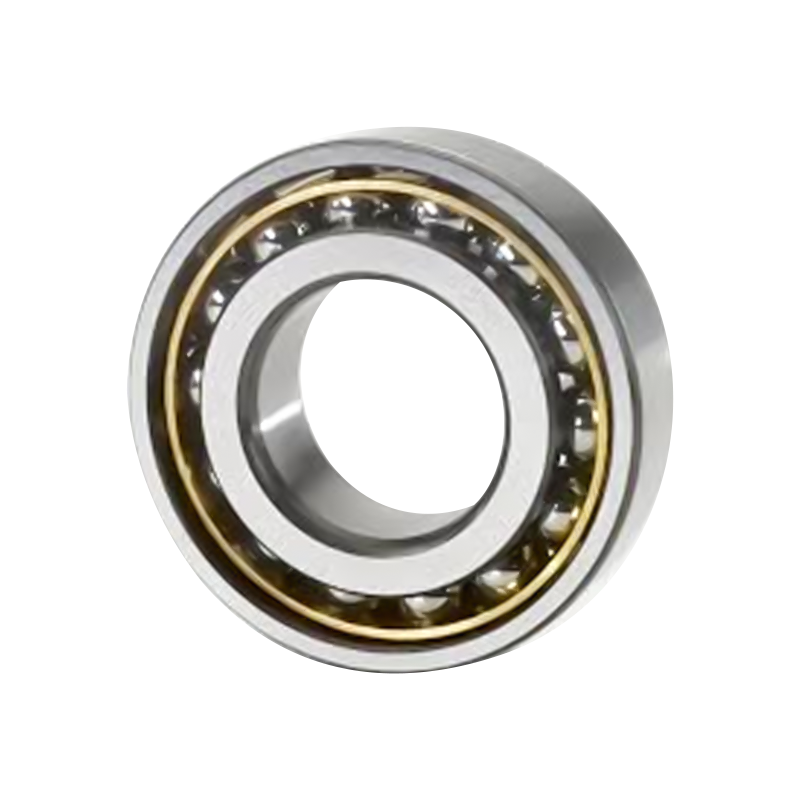

Ang mga raceway ng panloob at panlabas na mga singsing ng isang angular contact ball bearing ay inilipat na may kaugnayan sa bawat isa sa direksyon ng bearing axis. Ipinapahiwatig nito na ang mga bearings na ito ay idinisenyo upang mapaunlakan ang pinagsamang mga pagkarga, ibig sabihin, parehong radial load at isang axial load. Ang axial load-carrying capacity ng isang angular contact ball bearing ay tumataas habang tumataas ang contact angle. Ang contact angle ay tinukoy bilang anggulo sa pagitan ng linya na nagkokonekta sa mga contact point ng bola at ng mga raceway (ibig sabihin, ang direksyon kung saan ang pinagsamang load ay ipinapadala mula sa isang raceway patungo sa isa pa) at isang linya na patayo sa bearing axis sa radial plane.

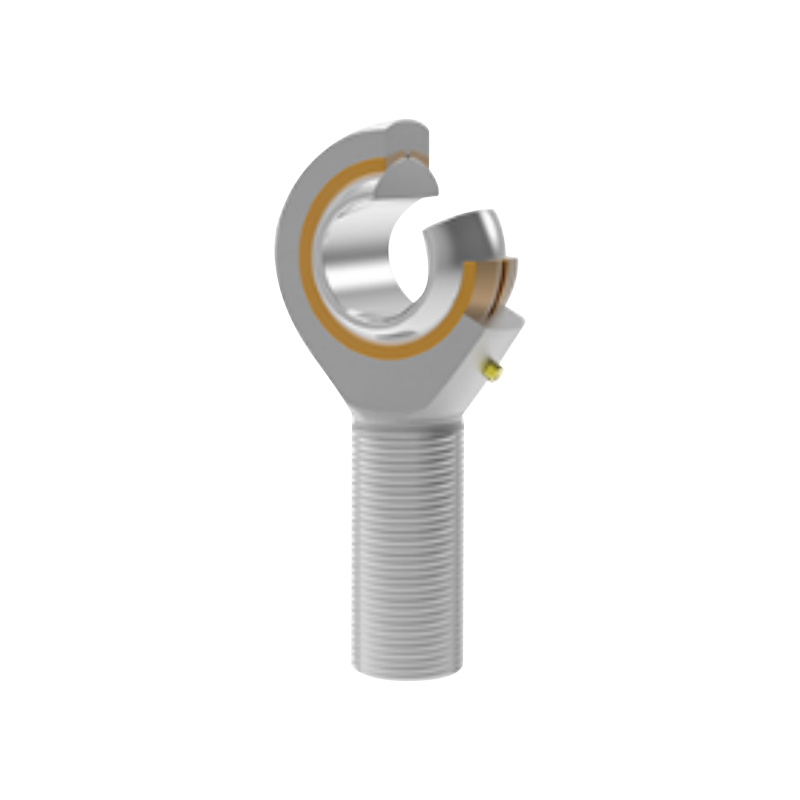

Ang Rod End Bearing ay mga mahahalagang mekanikal na bahagi na ginagamit sa iba't ibang mga aplikasyon upang magbigay ng rotational at oscillating na paggalaw sa pagitan ng dalawang naka-link na bahagi. Malaki ang papel nila sa paglilipat ng paggalaw at pagkarga sa iba't ibang sistema ng industriya at sasakyan, na nag-aalok ng mataas na katumpakan at kahusayan sa mga mapaghamong kapaligiran.

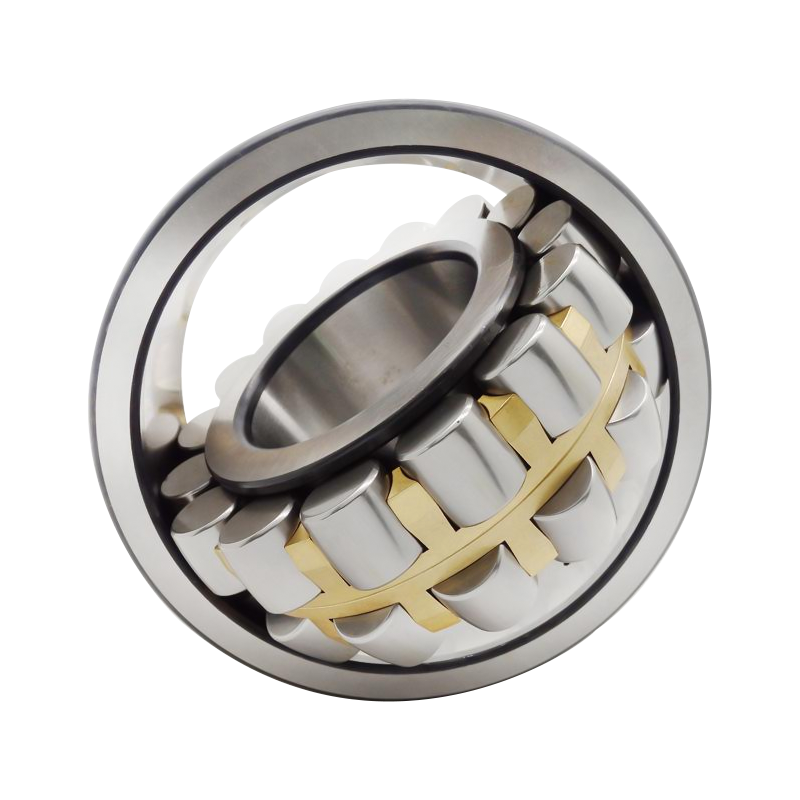

Ang isang spherical roller bearing ay binubuo ng isang panlabas na singsing na may spherical raceway at isang panloob na singsing na may dalawang raceway, isa o dalawang cage, at isang set ng spherical rollers.
Dahil ang sentro ng spherical raceway ng panlabas na singsing ay tumutugma sa sentro ng tindig, ang tindig ay nagtataglay ng self-aligning na ari-arian (Self-Alignment). Nagbibigay-daan ito upang awtomatikong mabayaran ang maling pagkakahanay na nagmumula sa mga angular na error sa pagitan ng shaft at ng housing, o mula sa shaft deflection.
Ang mga bearings na ito ay may kakayahang tumanggap ng mabibigat na radial load at ilang bi-directional axial load, na ginagawa itong partikular na angkop para sa mga aplikasyon na sumasailalim sa mabibigat na load o vibration.
Available ang mga spherical roller bearings na may dalawang uri ng bores: isang cylindrical bore at isang tapered bore. Ang tapered bore bearings ay itinalaga ng suffix na "K" (na may taper na 1:12) o "K30" (na may taper na 1:30) kasunod ng pangunahing pagtatalaga.

Ang mga cylindrical roller bearings ay mga bearings kung saan ang mga cylindrical roller at ang mga raceway ay nasa linyang contact.
Ang mga ito ay nagtataglay ng mataas na kapasidad ng pagkarga at pangunahing tumanggap ng mga radial load. Dahil sa mababang friction sa pagitan ng mga rolling elements at ang ring ribs/flanges, ang mga ito ay angkop para sa high-speed rotation.
Depende sa pagkakaroon o kawalan ng mga flanges sa mga singsing, ang mga ito ay ikinategorya sa:

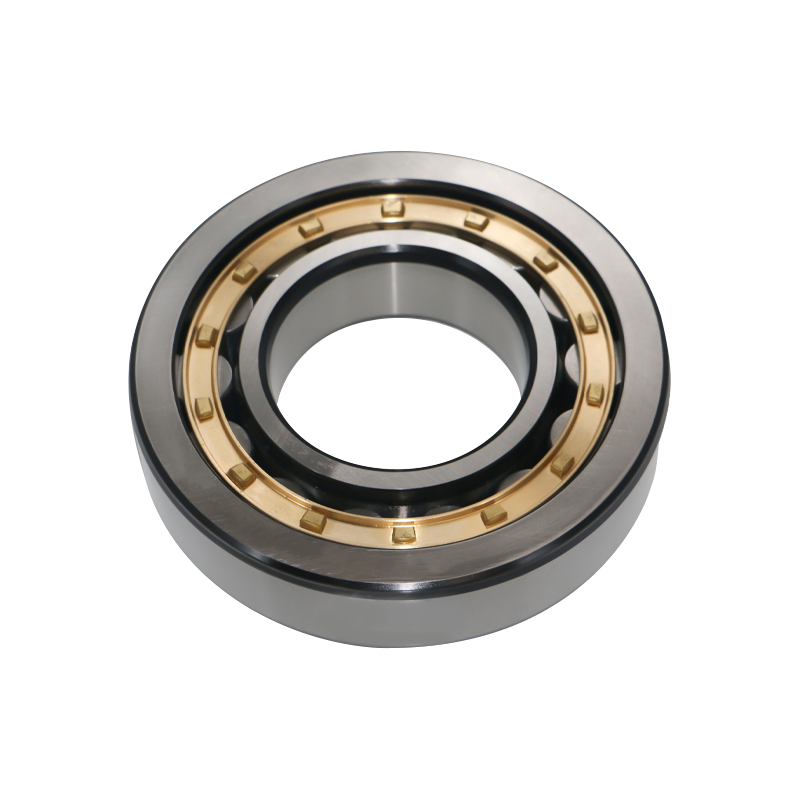

Single-row cylindrical roller bearings: Gaya ng mga uri ng NU, NJ, NUP, N, at NF.
Double-row cylindrical roller bearings: Gaya ng mga uri ng NNU at NN.
Ang mga bearings na ito ay karaniwang may separable na panloob na singsing at panlabas na istraktura ng singsing.
Ang mga cylindrical roller bearings na walang mga flanges sa alinman sa panloob o panlabas na singsing ay nagpapahintulot ng relatibong axial displacement sa pagitan ng panloob at panlabas na mga singsing. Dahil dito, ang mga uri na ito ay maaaring gamitin bilang non-locating (floating) bearings (o "free-end bearings").
Ang mga cylindrical roller bearings na nagtatampok ng mga double flanges sa isang gilid at isang solong flange sa tapat na singsing ay maaaring makatiis ng isang tiyak na antas ng axial load sa isang direksyon.
Sa pangkalahatan, gumagamit sila ng pinindot na steel cage o machined solid brass cages. Gayunpaman, ang ilang mga disenyo ay gumagamit din ng mga molded polyamide cage.

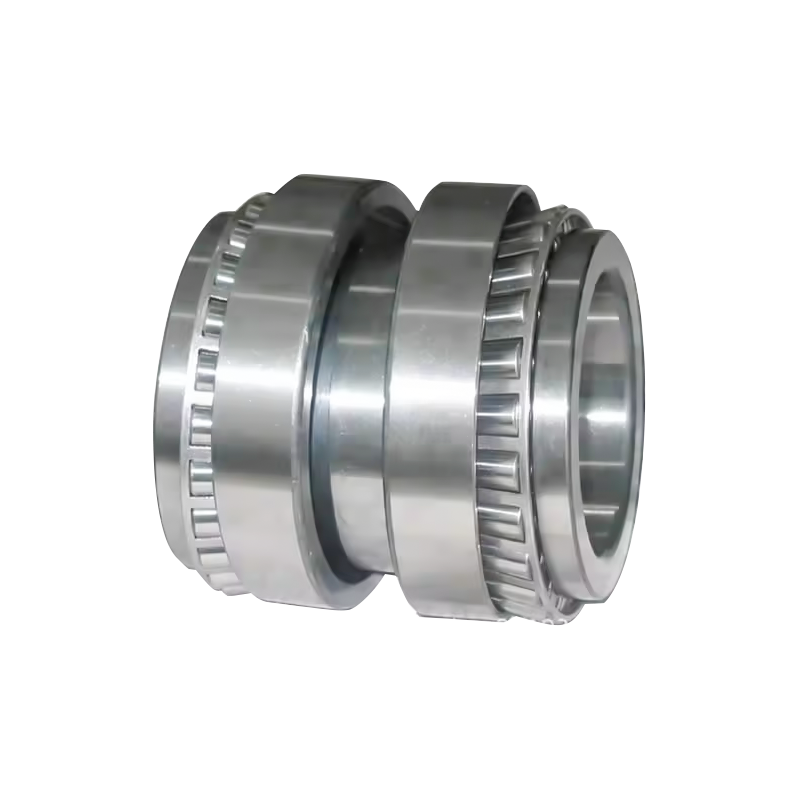

Ang disenyo ng tapered roller bearings ay nagtatampok ng mga conical surface sa cup (outer ring), cone (inner ring), at rollers, na ang mga vertices ng mga surface na ito ay nagtatagpo sa isang karaniwang punto sa bearing axis.
Bilang karagdagan sa mga metric series bearings, inch series bearings ay magagamit din.
Ang ganitong uri ng tindig ay angkop para sa mga aplikasyon na kinasasangkutan ng mabibigat o shock load.
Tapered roller bearings:
May kakayahang sabay-sabay na tumanggap ng mga radial load at axial load sa isang direksyon.
Dahil ang isang axial component force ay nabuo kapag ang ganitong uri ng bearing ay radially load, dalawang bearings ay dapat gamitin nang magkasama, alinman sa mukha-sa-mukha o pabalik-balik, o dalawa o higit pang mga bearings ay dapat na itugma para sa paggamit.
Available sa mga uri ng Standard, Medium, at Steep, na may iba't ibang laki ng contact angle.
Ang medium-taper metric series bearings ay kinilala ng supplementary code na "C" na idinagdag bilang suffix sa bearing number.
Ang mga bearings na ang lapad ng outer ring, maliit na panloob na diameter ng outer ring, at contact angle ay tinutukoy ayon sa ISO 355 specification ay itinalaga ng auxiliary suffix code na “J”.

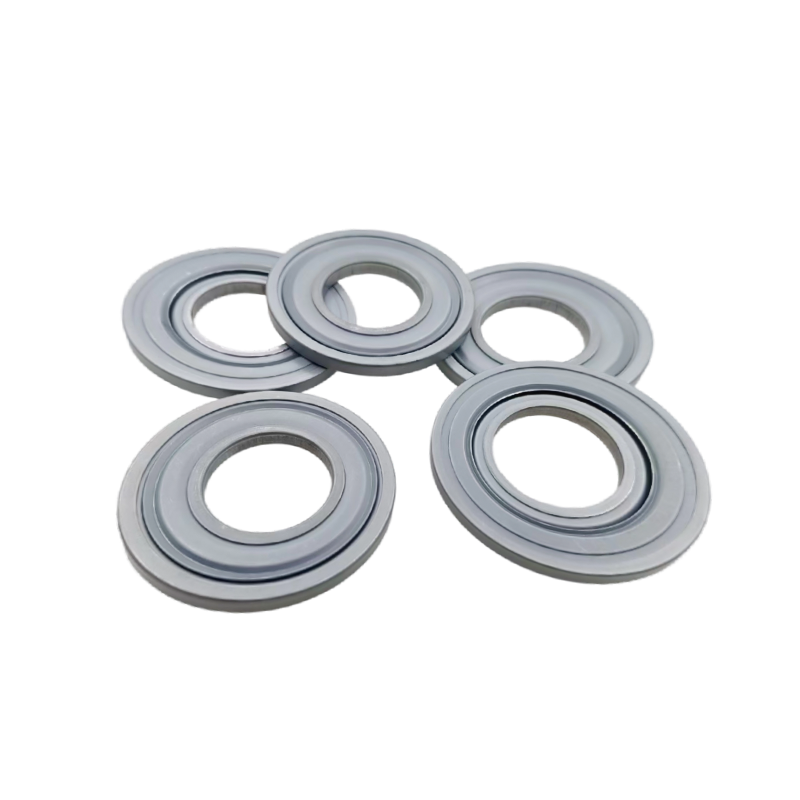

Ang NILOS-RING metal seal ay isang metallic sealing element na partikular na idinisenyo para sa grease-lubricated bearings. Ang layunin nito ay protektahan ang mga bearings mula sa pagpasok ng mga contaminants.
Ang mga all-metal na singsing na NILOS ay inengineered upang maiwasan ang dumi, alikabok, debris, at iba pang mga nakasasakit na contaminant mula sa pagpasok sa parehong ball at roller bearings. Nakakatulong ito na palawigin ang uptime at buhay ng serbisyo ng mga bearings, lalo na sa malupit na operating environment at industriya.

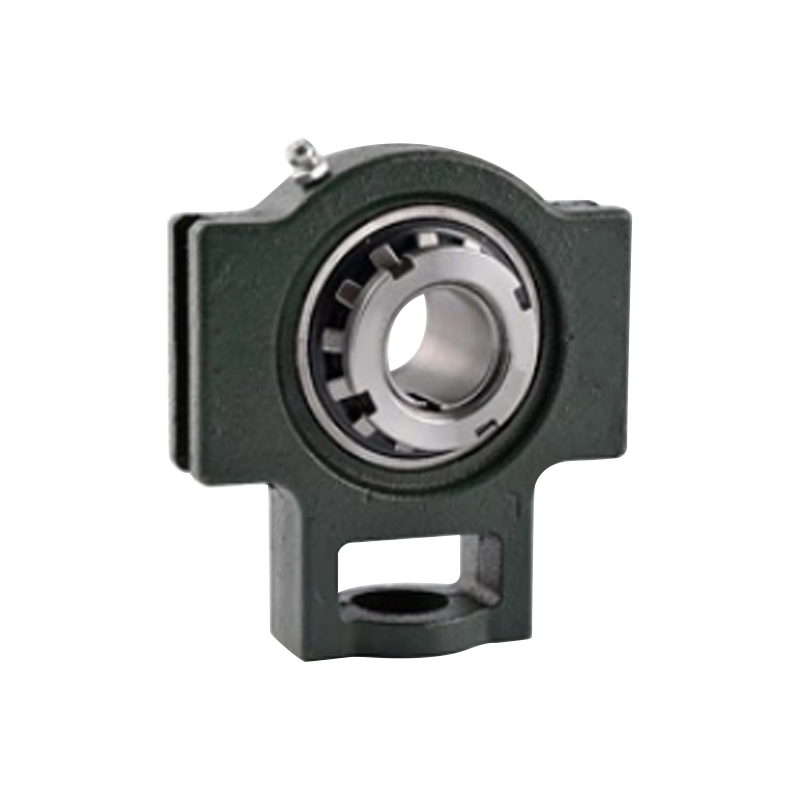

Plummer Block Units / Mounted Bearings Ang Plummer Block Unit (kilala rin bilang Mounted Bearing Unit) ay isang bearing assembly na pinagsasama ang rolling bearing sa bearing housing. Ito ay isang ready-to-install na bearing unit na may kasamang housing na may base at insert bearing sa loob ng mounting block. Ang mounting block ay naka-secure sa base, at pagkatapos ay ipinasok ang baras, na nagpapahintulot sa mga panloob na bahagi na paikutin. Ang pangunahing halaga ng mga yunit na ito ay nakasalalay sa katotohanan na ang mga ito ay ganap na self-contained, pre-lubricated na mga yunit na handa nang i-mount sa mga kagamitan, na lubos na nagpapadali sa proseso ng pagpupulong para sa mekanikal na makinarya. Mga Structural Features ng Mounted Bearings Ang mga naka-mount na bearing unit ay gumagamit ng pinagsamang disenyo ng bearing at ng mounting housing. Sa kaso ng mga uri ng self-aligning, ang tindig ay sinigurado ng isang snap ring (o retaining ring). Ang mga unit na ito ay nagtataglay ng awtomatikong self-aligning na kakayahan, na nagbibigay-daan sa kanila na tumanggap ng shaft misalignment o angular errors hanggang 3°.
