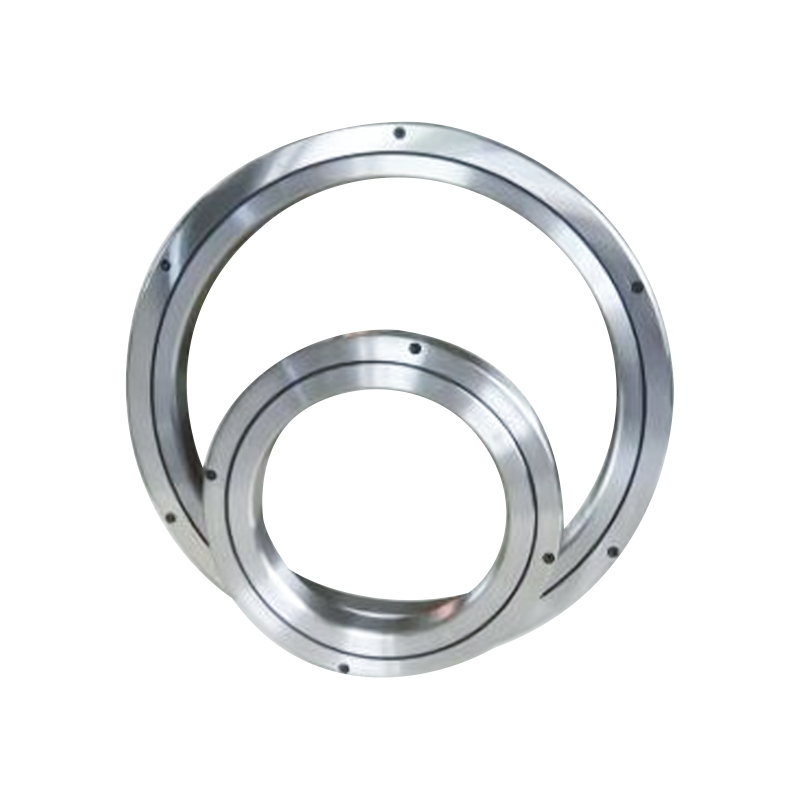

RB Precision Cross Roller Bearing

Ang uri ng RB na crossed roller bearings (integral inner ring, split outer ring) ay gumagawa ng isang espesyal na disenyo ng istruktura na binubuo ng dalawang set ng crossed roller, bawat set ay na-offset ng 90 degrees. Ang istrukturang ito ay nagbibigay sa uri ng RB na may mataas na tigas at kapasidad na nagdadala ng pagkarga kapag sumasailalim sa mga radial, axial, at tilting moments. Kasabay nito, ginagamit ang crossed arrangement ng mga roller at panloob na espasyo ng bearing, na ginagawang mas compact ang laki ng RB type bearing.

Contact Us Makipag-ugnayan sa Amin
NAUNA：YRTS High Speed ​​Precision Bearing SUSUNOD：RE Cross Cylindrical Roller Bearing
  • Paglalarawan
  • Mga Detalye
  • Makipag-ugnayan sa Amin

Mga Tampok ng Bearing:
1. Mataas na Katumpakan: Ang katumpakan ay maaaring umabot sa mga marka ng P4 at P2;
2. Mataas na Rigidity: Ang serye ng mga bearings ay lahat ay may preload;
3. Mataas na Kapasidad ng Pagkarga: Maaaring makatiis ng mga axial load, radial load, at overturning load;
4. Compact na Sukat: Ang maliit na sukat ng bearing ay nakakatipid ng espasyo sa host machine.

Mga Bentahe ng RB Precision Crossed Roller Bearings Kumpara sa Traditional Bearings:
1. Mga Aspeto sa Istruktura: Ang istruktura ng RB precision crossed roller bearings ay mas simple kaysa tradisyonal na bearings. Sa pamamagitan ng maraming hilera ng cylindrical rolling elements, malaki ang axial at radial load-bearing capacity at overturning moment ay maaaring makamit, na nagreresulta sa isang mas simpleng istraktura.
Ang mga tradisyunal na bearings ay nangyayari ng maraming set na nakaayos nang sunud-sunod upang makamit ang parehong epekto, na lubos na nagpapadali sa disenyo at pagpupulong. Ang three-row roller combination slewing bearing structure at ang single-row raceway structure ng crossed roller bearings ay nangyayari ng mas kaunting espasyo at mas madaling i-assemble kumpara sa mga tradisyunal na bearings.
2. Pag-install: Ang RU, XU, at XSU series crossed roller bearings ay mayroon ding mga mounting hole, na nakakamit ng maihahambing na pag-install at pagganap.
3. Pagpapanatili: Ang mga crossed roller bearings ay mabuti na may mga butas sa pagpapadulas at mga grooves, na nagpapadali sa pagpapadulas. Gumagamit sila ng aviation-grade grease, na binabawasan ang pangangailangan para sa madalas na pagbabago ng grease at tinitiyak ang katatagan ng tindig at habang-buhay.

Mga Application:
Ang RB type bearings ay malawakang ginagamit sa mga machine tool, pang-industriya na makinarya, robot, at kagamitan sa automation. Maaari silang makatiis ng mataas na bilis ng pag-ikot at kumplikadong mga pagkarga habang pinapanatili ang mataas na katumpakan at tigas. Kaya, ang mga RB type bearings ay partikular na angkop para sa mga kagamitan na may mataas na katumpakan na pagpoposisyon at katatagan, tulad ng mga worktable at articulated na posible.

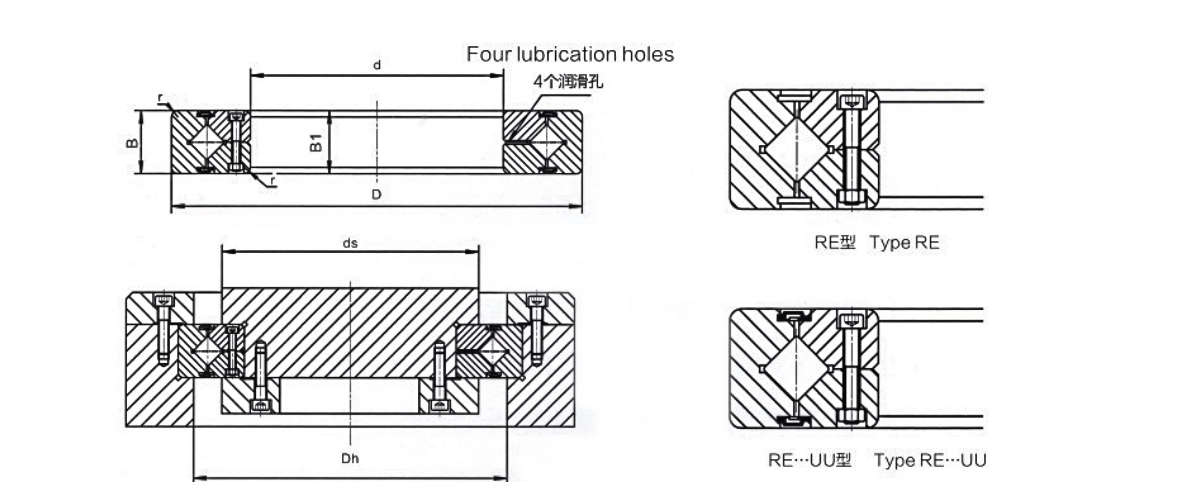

Uri ng Bearing Dimensyon Laki ng Balikat Rating ng Basic Load(radial) Timbang
Inner Diameter Labas Diameter Diameter ng Pitch ng Roller taas Chamfer Cr Cor
d D Dpw B B1 rmin ds Dh KN KN kg
RB 2008 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
RB 2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
RB 3010 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
RB 3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB4010 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
RB 4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
RB 5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
RB 6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
RB 8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
RB 9016 90 130 108 16 1 98 118 31.4 45.3 0.75
RB 10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
RB 10020 100 150 123 20 1 113 133 33.1 50.9 1.45
RB 11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
RB 11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB11020 110 160 133 20 1 120 143 34 54 1.56
RB 12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
RB 12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
RB 13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
RB 13025 130 190 158 25 1.5 143 174 69.5 107 2.82

Uri ng Bearing Dimensyon Laki ng Balikat Basic Load   rating radial Timbang
Irmer Diameter Labas Diameter Diameter ng Pitch ng Roller taas Chamfer Cr Cor
d D Dpw B B1 Rmin ds Dh KN KN kg
RE 14016 140 175 160 16 1 147 162 25.9 50.1 1
RE 14025 140 200 172 25 1.5 154 185 74.8 121 2.96
RE 15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RE 15025 150 210 182 25 1.5 164 194 76.8 128 3.16
RE 15030 150 230 192 30 1.5 173 210 100 156 5.3
RE 16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RE 17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RE 18025 180 240 210 25 1.5 195 225 84 143 3.44
RE 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RE 20025 200 260 230 25 2 215 245 84.2 157 4
RE 20030 200 280 240 30 2 221 258 114 200 6.7
RE 20035 200 295 247.7 35 2 225 270 151 252 9.6
RE 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RE 24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RE 25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RE 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RE 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RE 30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RE 30035 300 395 345 35 2.5 322 368 183 367 13.4
RE 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RE 35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RE 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RE 45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RE 50025 500 550 526.6 25 1 514 534 65.5 201 7.3
RE 50040 500 600 548.8 40 2.5 526 572 239 607 26
RE 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE60040 600 700 650 40 3 627 673 264 721 29
