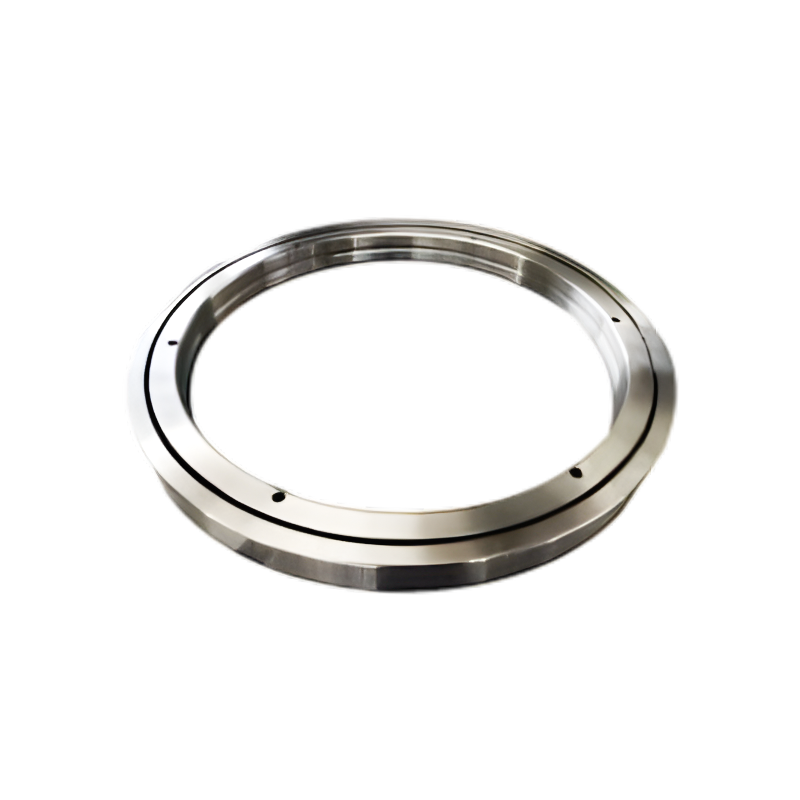

RE Cross Cylindrical Roller Bearing

Ang RE-type na crossed roller bearings ay split-inner-ring, one-piece-outer-ring cross roller bearings. Ang mga ito ay isang uri ng tindig na may umiikot na panlabas na istraktura ng singsing. Ang mga pangunahing sukat ng RE-type crossed roller bearings ay kapareho ng sa RB-type crossed roller bearings. Ang mga ito ay pinakaangkop para sa mga application na may mataas na panlabas na singsing na katumpakan ng pag-ikot. Nagtatampok ang RE-type crossed roller bearings ng na-optimize na preload, mataas na tigas, at mataas na katumpakan ng pag-ikot ng roller ng gabay. Angkop ang mga ito para sa mga application na naganap ng mataas na katumpakan ng pag-ikot ng panlabas na pagkanta. Ang manipis na pader, compact na disenyo ay nag-aambag sa magaan na disenyo ng mga kaugnay na istruktura, at ang integral outer ring structure ay mas angkop para sa mga application na may mataas na outer ring rotational accuracy, na nakakakuha ng stable rotational accuracy sa μm level.

Contact Us Makipag-ugnayan sa Amin
NAUNA：RB Precision Cross Roller Bearing SUSUNOD：RU Series Crossed Roller Bearings
  • Paglalarawan
  • Mga Detalye
  • Makipag-ugnayan sa Amin

Mga Tampok ng Bearing
1. Mataas na Katumpakan: Ang katumpakan ay maaaring umabot sa P4 at P2 na grado;
2. Mataas na Rigidity: Ang lahat ng mga bearings sa seryeng ito ay preloaded;
3. Mataas na Kapasidad ng Pag-load: Maaaring makatiis sa mga axial load, radial load, at overturning load.
4. Compact na Sukat: Ang compact size ng bearing ay nakakatipid ng espasyo sa host machine.
6. Mataas na kakayahan sa bilis ng pag-ikot
7. Nabawasan ang haba ng baras at mga gastos sa machining; limitadong pagbabago sa geometry dahil sa thermal expansion.
8. Ang mga naylon separator ay nagreresulta sa mababang moment of inertia, mababang starting torque, at madaling kontrol sa angular indexing.
9. Na-optimize na preload, mataas na tigas, at mataas na katumpakan sa paggabay sa paggalaw ng roller.
10. Ang carburized steel ay nagbibigay ng mahusay na impact resistance at surface wear resistance.
11. Simple ngunit mahusay na lubricated.

FAQ:
Ang split sa loob o panlabas na singsing, kapag na-secure na gamit ang bolts at nuts, ay hindi maaaring paghiwalayin at maaaring magpadala ng i-install sa bearing housing. Gayunpaman, ang maling pagpupulong ng panloob na bloke ng spacer ay nakakaapekto sa pagganap ng pag-ikot at ang diin sa mga elemento ng rolling; samakatuwid, mangyaring huwag i-disassemble ang tindig nang basta-basta.
1. Ang joint sa pagitan ng panloob o panlabas na singsing ay maaaring minsan ay hindi magkatugma. Bago i-install sa bearing housing, paluwagin ang mga bolts na nagse-secure sa panloob o panlabas na singsing at itama ang mga ito gamit ang isang plastic martilyo bago i-install.
2. Huwag lagyan ng panlabas na puwersa ang mga connecting bolts sa panahon ng pag-install o pag-disassembly. 3. bigyan bigyang-pansin ang mga dimensional tolerance ng mga naka-install na bahagi upang matiyak na ang side-clamping flange ay maaaring mahigpit na i-clamp ang panloob o panlabas na singsing mula sa gilid.

Mga Application:
Malawakang ginagamit sa mga precision rotary table, robotic arm rotary joints, mga medikal na device, mga instrumento sa pagsukat, atbp.

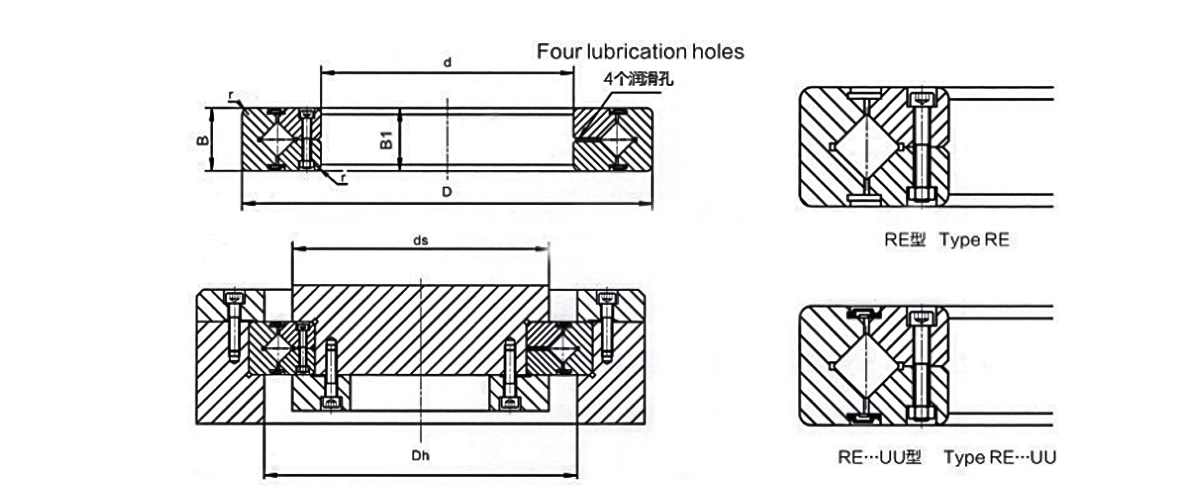

Uri ng Bearing Dimensyon Laki ng Balikat Rating ng Basic Load(radial) Timbang
Inner Diameter Labas Diameter Diameter ng Pitch ng Roller taas Chamfer Cr Cor
d D Dpw B  B1 Rmin ds Dh KN KN kg
RE 2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RE 2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
RE 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RE 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RE 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RE 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RE 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RE 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
RE 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
RE 11020 110 160 137 20 1 120 140 34 54 1.56
RE 12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
RE 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
RE 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RE 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

Uri ng Bearing Dimensyon Laki ng Balikat Basic Load ratng(raniai) Timbang
Inner Diameter Labas Diameter Diameter ng Aoller Pitch taas Chamfer Cr Cor
d D Dpw B B1 rmin ds Dh KN KN kg
RB 14016 140 175 154.8 16 1 147 162 25.9 50.1 1
RB 14025 140 200 168 25 1.5 154 185 74.8 121 2.96
RB 15013 150 180 164 13 0.6 157 172 27 53.6 0.68
RB 15025 150 210 178 25 1.5 164 194 76.8 128 3.16
RB 15030 150 230 188 30 1.5 173 211 100 156 5.3
RB 16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
RB 18025 180 240 210 25 1.5 195 225 84 143 3.44
RB 19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
RB 20025 200 260 230 25 2 215 245 84.2 157 4
RB 20030 200 280 240 30 2 221 258 114 200 6.7
RB 20035 200 295 247.7 35 2 225 270 151 252 9.6
RB 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
RB 25025 250 310 277.5 25 2.5 265 290 69.3 150 5
RB 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RB 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RB 30025 300 360 328 25 2.5 315 340 76.3 178 5.9
RB 30035 300 395 345 35 2.5 322 368 183 367 13.4
RB 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RB 35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
RB 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RB 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
RB 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RB 60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
RB 90070 900 1050 969 70 4 937 1001 494 1490 120
RB 1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
RB 1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
