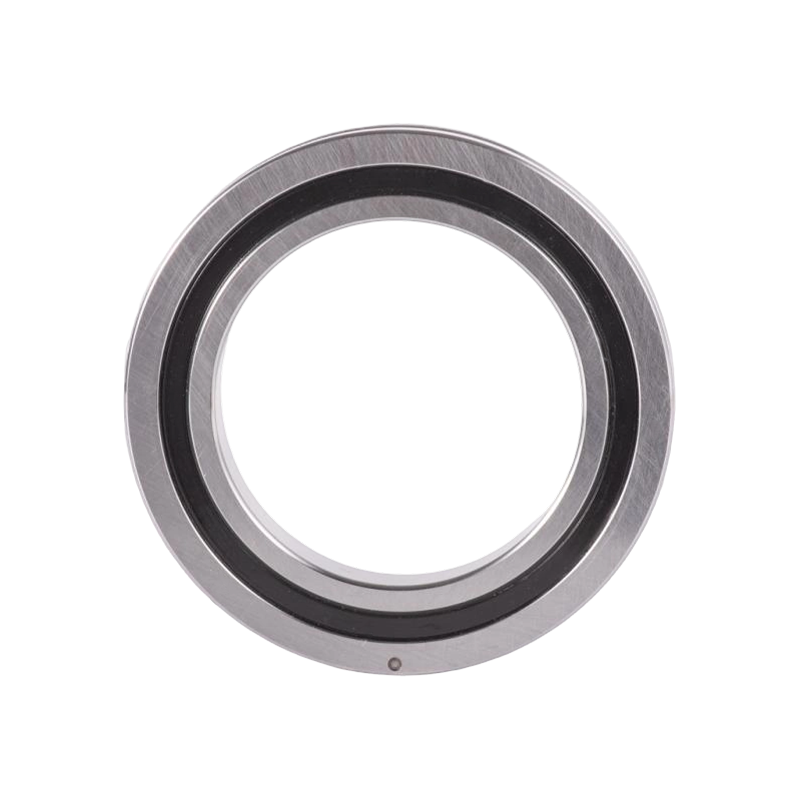

XSU Crossed Roller Bearings

XSU Crossed Roller Bearings (Integrated Inner and Outer Rings)

Ang XSU crossed roller bearings ay may mga mounting hole na ginawang integral sa parehong panloob at panlabas na mga singsing, na inaalis ang pangangailangan para sa karagdagang mga mounting flanges at support seat. Tinitiyak ng kanilang pinagsamang panloob at panlabas na mga istruktura ng pag-install ay halos walang epekto sa pagganap ng bearing, na nagbibigay ng matatag na katumpakan ng pag-ikot at output ng torque. Angkop para sa mga application kung saan umiikot ang panlabas o panloob na singsing.

Makipag-ugnayan sa Amin

NAUNA：SHF(G) Series Integrated High Rigidity Harmonic Drive Bearing SUSUNOD：XU High Torque Cross Roller Bearing

Paglalarawan
Mga Detalye
Makipag-ugnayan sa Amin

Mga Tampok na Pang-istruktura
· Gumagamit ng crossed roller structure, na may cylindrical rollers na nakaayos nang patayo sa isang 90° V-groove rolling surface na pinaghihiwalay ng mga isolation block, na nagbibigay-daan sa sabay-sabay na pagdadala ng radial, axial, at torque load.
· Compact na panloob at panlabas na mga sukat ng singsing, na may napakanipis na disenyo na lumalapit sa mga limitasyon ng miniaturization, na pinagsasama ang mataas na tigas na may mataas na katumpakan na mga marka ng P5, P4, at P2.

Mga aplikasyon
Angkop para sa mga pang-industriyang robot joint at rotating parts, machining center rotary table, precision rotary platform, at high-end na kagamitan sa mga medikal na device, military application, at IC manufacturing plants.

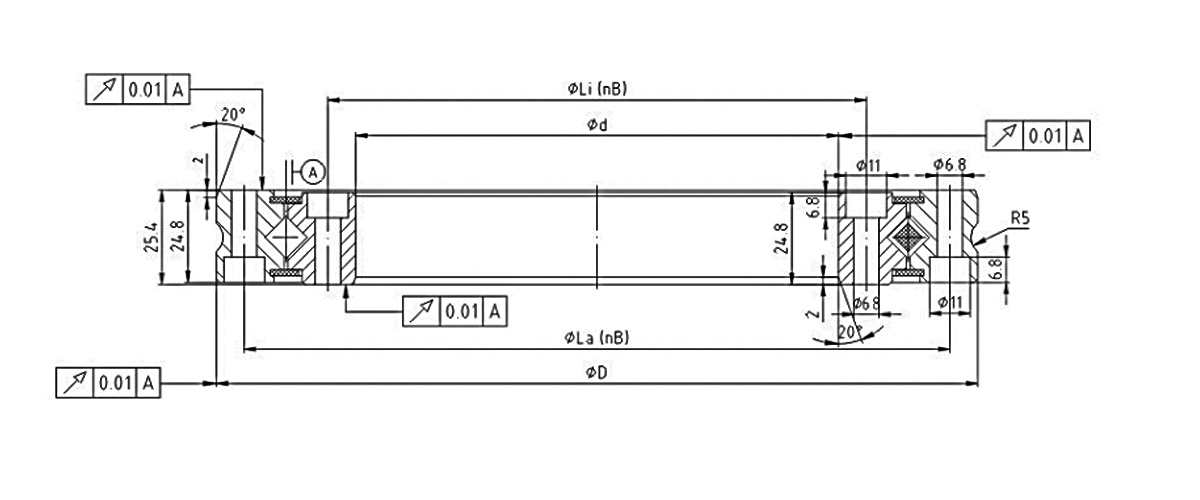

Bearing NO.	Pangunahing Sukat (mm)				laki ng mounting hole (mm)			Pangunahing rating ng pagkarga(Kn)				Timbang
	Pangunahing Sukat (mm)				laki ng mounting hole (mm)			Axial load		Radial load		Timbang
	D	d	Di	da	La	Li	nB	Ca dynamic na pagkarga	Coa static na pagkarga	Cr dynamic na pagkarga	Cor static na pagkarga	Kg
XSU080168	205	130	174	159	190	145	12	66	240	42	119	3.3
XSU080188	225	150	194	179	210	165	16	71	275	46	133	3.7
XSU080218	255	180	224	208	240	195	20	77	315	49	154	4.3
XSU080258	295	220	264	249	280	235	24	84	375	54	182	5.1
XSU080318	355	280	324	309	340	295	28	93	465	59	223	6.3
XSU080398	435	360	404	389	420	375	36	106	590	68	285	7.8

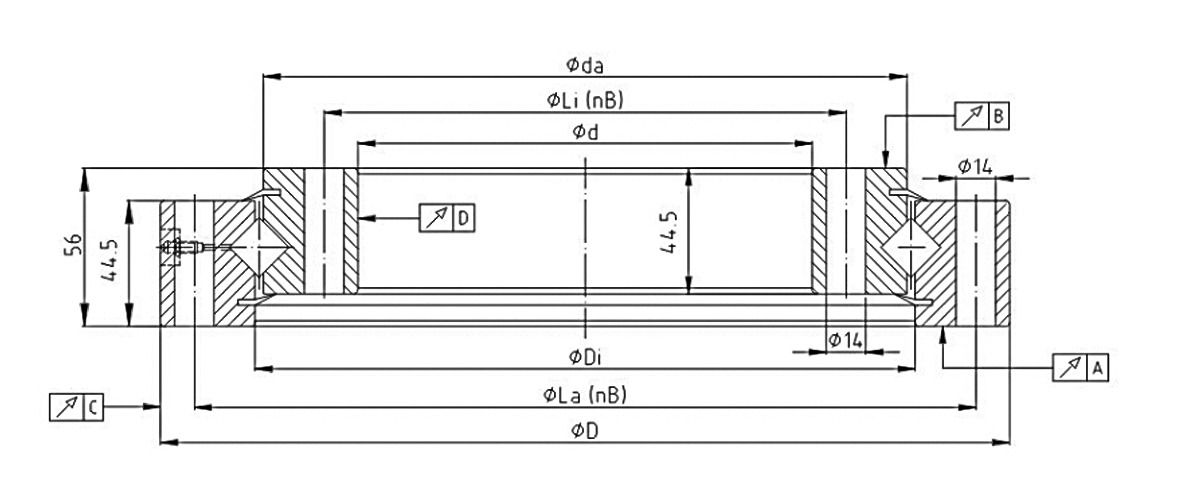

Bearing NO.	laki ng mounting hole (mm)							Katumpakan ng pag-ikot				Panloob na clearance	Timbang
Bearing NO.	Da	d	La	nB	Li	Di	da	A	B	C	D	Preload	Kg
XSU140414	484	344	460	24	368	415	413	0.04	0.04	0.06	0.06	0.01-0.03	28
XSU140544	614	474	590	32	498	545	543	0.04	0.04	0.07	0.07	0.01-0.03	38
XSU140644	714	574	690	36	598	645	643	0.05	0.05	0.08	0.08	0.01-0.04	44
XSU140744	814	674	790	40	698	745	743	0.05	0.05	0.09	0.09	0.01-0.04	52
XSU140844	914	774	890	40	798	845	843	0.06	0.06	0.09	0.09	0.01-0.04	60
XSU140944	1014	874	990	44	898	945	943	0.06	0.06	0.11	0.11	0.01-0.05	67
XSU141094	1164	1024	1140	48	1048	1095	1093	0.07	0.07	0.11	0.11	0.01-0.05	77
