Pag-unawa sa Rigidity at Load Capacity Advantage ng RB2508 Crossed Roller Bearings
Ang Engineering Challenge: Precision Under Constraint
Ang mga modernong robotic system ay nahaharap sa isang engineering paradox: ang mga taga-disenyo ay dapat makamit ang hindi pa nagagawang katumpakan sa loob ng lalong siksik na mga espasyo habang sabay-sabay na namamahala sa kumplikado, multi-directional na mga pagkarga. Ang mga robot na pang-industriya na tumatakbo sa mga gawain sa pagmamanupaktura, pagpupulong, at katumpakan ay nangangailangan ng mga joints na nagpapanatili ng micron-level na repeatability kahit na sa ilalim ng variable na mga kondisyon ng paglo-load. Ang hamon na ito ay nagtulak ng inobasyon sa teknolohiya ng tindig, partikular sa mga solusyon na pinagsasama-sama ang maramihang mga function na nagdadala ng pagkarga sa iisang bahagi na matipid sa espasyo.

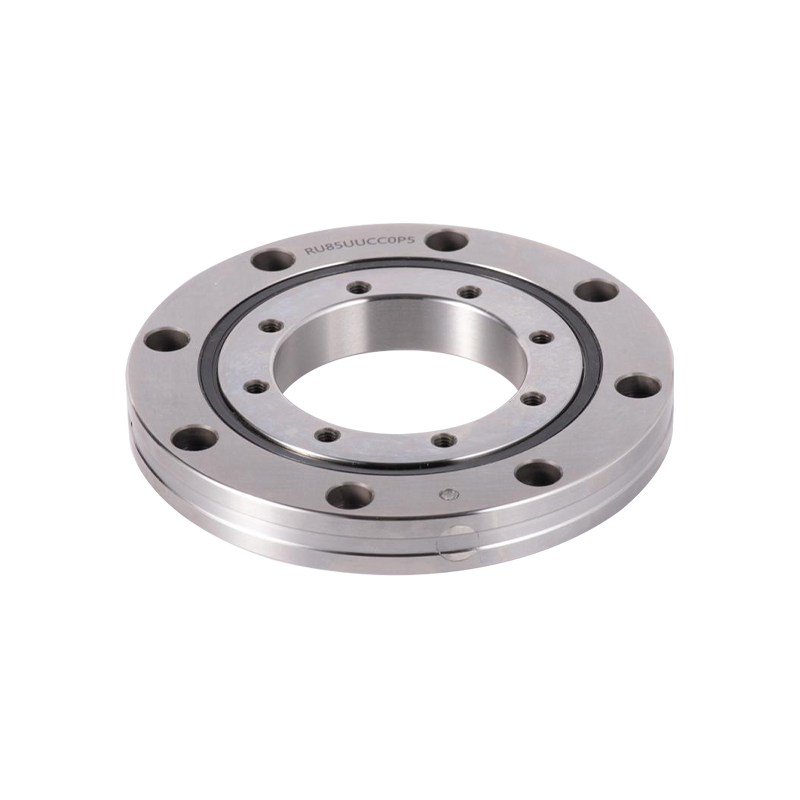

Ang RB2508 na tindig kumakatawan sa isang pambihirang tagumpay sa crossed roller bearing na disenyo. Sa mga dimensyon na 25 millimeters bore, 41 millimeters outer diameter, at 8 millimeters width, ang compact component na ito ay naghahatid ng rigidity at load capacity na mga katangian na lumalampas sa mas malalaking conventional bearing solutions. Ang pag-unawa sa mga teknikal na pundasyon ng kalamangan sa pagganap na ito ay mahalaga para sa mga inhinyero na nagdidisenyo ng mga susunod na henerasyong robotic system.
Tinutuklas ng komprehensibong pagsusuring ito ang mga prinsipyo ng engineering sa likod ng mahusay na pagganap ng RB2508, ang mga kakayahan nito sa paghawak ng pagkarga sa maraming axes, at ang praktikal na pagsasama nito sa mga advanced na robotic application. Sa pamamagitan ng pagsusuri sa crossed roller geometry at mga mekanismo ng preload, ibinubunyag namin kung bakit ang tindig na ito ay naging ang ginustong solusyon para sa hinihingi na mga pang-industriyang kapaligiran.
Crossed Roller Bearing Geometry: Ang Pundasyon ng Superior Rigidity
Pag-unawa sa Crossed Roller Configuration
Ang mga tradisyunal na ball bearings ay gumagamit ng mga spherical rolling elements na nakaayos sa mga pabilog na raceway, na lumilikha ng point contact sa pagitan ng bawat bola at ang ibabaw ng raceway nito. Ang geometry na ito, bagama't sapat para sa mga application na may higit na isang solong direksyon na pagkarga, ay nagpapakita ng mga likas na limitasyon kapag sumailalim sa pinagsamang radial, axial, at moment load nang sabay-sabay. Ang pakikipag-ugnay sa punto ay nagtutuon ng stress sa maliliit na lugar, nililimitahan ang kapasidad ng pagkarga at nag-aambag sa pagdadala ng pagsunod sa ilalim ng pagkarga.
Ang mga crossed roller bearings ay panimula na muling naiisip ang arkitektura na ito. Sa halip na mga spherical na elemento sa pabilog na karera, ang mga crossed roller bearings ay gumagamit ng cylindrical rolling elements na nakaposisyon sa 90-degree na anggulo sa mga katabing roller sa loob ng parehong bearing ring. Ang perpendicular arrangement na ito ay lumilikha ng maramihang line-contact interface, kung saan ang bawat roller ay nakikipag-ugnayan sa raceway nito sa kahabaan ng pinahabang ibabaw sa halip na isang punto.
Mga Pakinabang sa Line Contact: Stress Distribution at Load Capacity
Ang line contact geometry ay naghahatid ng ilang kritikal na pakinabang sa pagganap:
- Ang pamamahagi ng load sa mga pinahabang lugar ng contact ay binabawasan ang pinakamataas na konsentrasyon ng stress, na nagpapagana ng mas mataas na kapasidad ng pagkarga sa loob ng mga compact na sobre
- Ang multi-directional load acceptance ay nagbibigay-daan sa solong bearing na humawak ng radial load sa dalawang perpendicular axes, axial load, at moment load nang sabay-sabay
- Ang pinababang stress sa pakikipag-ugnay ay nagpapalawak ng buhay ng pagkapagod, partikular na mahalaga para sa mga high-cycle na robotic application
- Pinaliit ng pinahusay na tugon ng higpit ang pagpapalihis sa ilalim ng pagkarga, kritikal para sa katumpakan ng pagpoposisyon ng katumpakan
Para sa partikular na RB2508, ang line contact configuration na ito ay nangangahulugan na ang 25-millimeter bore crossed roller bearing ay mapagkakatiwalaang pamahalaan ang mga magnitude ng load na mangangailangan ng mas malaking conventional bearing arrangement. Ang isang tipikal na pang-industriya na robot wrist assembly na maaaring mangailangan ng tatlong magkakahiwalay na uri ng bearing (radial ball bearing, thrust ball bearing, at moment-load support bearing) ay maaaring pagsama-samahin sa iisang RB2508 unit.
Ang Preload Mechanism: Pag-aalis ng Clearance, Pagma-maximize ng Stiffness
Ang isang natatanging tampok ng precision-grade crossed roller bearings ay ang integrated preload system. Ang mga karaniwang bearings ay gumagana nang may masusukat na clearance—isang maliit na agwat sa pagitan ng mga rolling elements at raceways na nagpapahintulot sa bearing na gumana nang walang binding. Ang clearance na ito, na karaniwang sinusukat sa sampu-sampung micrometer, ay lumilikha ng likas na pagsunod. Kapag ang isang robot joint ay nakaranas ng pagkarga, ang bearing ay bahagyang lumilihis habang ang mga rolling elements at mga raceway ay naghihiwalay bago muling pumuwesto sa ilalim ng direksyon ng pagkarga.
Tinatanggal ng RB2508 preload na mekanismo ang deflection source na ito sa pamamagitan ng spring-based compression forces. Ang mga wave spring o disc spring na isinama sa bearing outer ring ay naglalapat ng kontroladong compressive force, na nagpapanatili ng pare-parehong contact sa pagitan ng lahat ng rolling elements at parehong panloob at panlabas na mga raceway anuman ang direksyon ng pagkarga. Ang preload na ito ay lumilikha ng isang pangunahing matibay na istraktura kung saan ang higpit ng tindig ay lumalapit sa isang solidong singsing na metal kaysa sa isang mekanikal na pagpupulong.
Ang puwersa ng preload sa RB2508 bearings ay karaniwang umaabot mula 400 hanggang 600 Newtons, na na-optimize upang magbigay ng maximum rigidity nang hindi nag-uudyok ng labis na friction o pinabilis na pagkasira. Ang halaga ng preload na ito ay kumakatawan sa isang maingat na ininhinyero na balanse: ang hindi sapat na preload ay nagbibigay-daan sa hindi gustong clearance at nabawasan ang higpit; ang sobrang preload ay nagdudulot ng hindi kinakailangang friction, init, at pagkasira ng lubricant.
Pagsusuri ng Kapasidad ng Pag-load: Pag-unawa sa Pagganap ng RB2508 sa Maramihang Axes
Mga Rating ng Dynamic na Pag-load at Konteksto ng Application
Ang kapasidad ng pagkarga ng pagkarga ay tinutukoy sa pamamagitan ng mga dynamic na rating ng pag-load—ang laki ng pagkarga kung saan makumpleto ng isang bearing ang isang milyong rebolusyon bago magsimula ang spalling ng pagkapagod. Kasama sa mga detalye ng RB2508 ang maramihang mga dynamic na rating ng pag-load na nagpapakita ng kakayahan nitong multi-directional:
| Direksyon ng Pag-load | Dynamic na Rating (Newtons) | Karaniwang Konteksto ng Aplikasyon |
|---|---|---|
| Radial Load | 3,500 | Perpendicular sa bearing axis |
| Axial Load | 1,980 | Kasama ang bearing axis |
| Moment Load | 180 Nm | Pagkiling o baluktot na sandali |
Praktikal na Load Magnitude Context
Upang ma-conteksto ang mga rating na ito: isang 5-kilogram na collaborative robot arm na umaabot ng 500 millimeters mula sa wrist joint nito ay lumilikha ng isang sandali na load ng humigit-kumulang 25 Newton-meters sa joint bearing kapag ang braso ay umaabot nang pahalang. Ang kapasidad ng 180 Newton-meter moment ng RB2508 ay nagbibigay ng safety factor na 7 beses sa load na ito—isang malaking margin para sa mga dynamic na acceleration forces, impact loading, at mga pagbabago sa tool. Ang pambihirang kapasidad ng sandali na ito ay nakikilala ang mga crossed roller bearings mula sa lahat ng mga karaniwang uri ng tindig na katumbas ng laki.
Ang mga dynamic na rating ng pagkarga ay gumagana sa 100 RPM. Ang mga robot joint ay karaniwang gumagana sa 20-80 RPM sa panahon ng normal na mga profile ng paggalaw, na binabawasan ang bearing stress kumpara sa rating na batayan. Ang speed margin na ito ay isinasalin sa pinahabang buhay ng tindig sa mga praktikal na aplikasyon. Ang isang bearing na pinili para sa 3,500 Newton dynamic na pagkarga sa 100 RPM ay mapagkakatiwalaang hahawakan ang parehong pagkarga sa 40 RPM para sa mas mahabang buhay ng pagpapatakbo.
Pinagsamang Mga Sitwasyon sa Pag-load: Ang RB2508 Advantage
Ang robot joint loading ay bihirang binubuo ng purong radial force, purong axial force, o purong sandali. Sa halip, ang mga joints ay nakakaranas ng sabay-sabay na paglo-load sa maraming axes. Isaalang-alang ang isang robot na magkasanib na balikat na sumusuporta sa isang pahalang na braso na may nahawakang bagay na offset mula sa magkasanib na centerline:
- Radial load mula sa bigat ng braso at kargada na lumilikha ng pababang puwersa na patayo sa axis ng braso
- Axial load mula sa mga pagbabago sa tool at vertical payload positioning variation
- Moment load mula sa offset distance sa pagitan ng joint axis at ng payload center of gravity
Ang isang solong RB2508 bearing ay tumanggap ng lahat ng tatlong bahagi ng pagkarga sa loob ng disenyong sobre nito. Ang mga karaniwang solusyon ay karaniwang nangangailangan ng maramihang mga set ng bearing na nakaayos sa mga kumplikadong pagsasaayos ng pabahay. Ang crossed roller architecture ng RB2508 ay tumatanggap ng pinagsamang mga load sa pamamagitan ng integral crossed element arrangement nito, na inaalis ang pangangailangan para sa external load distribution mechanisms.
Katigasan: Pagsukat at Pag-unawa sa Pagganap ng RB2508
Katigasan ng Bearing: Ang Precision Engineering Parameter
Ang katigasan sa mga aplikasyon ng tindig ay binibilang bilang higpit—ang paglaban sa pagpapalihis sa ilalim ng inilapat na pagkarga. Ang katigasan ay mathematically na ipinahayag bilang load na hinati sa deflection, na sinusukat sa mga unit ng Newtons bawat micrometer. Ang isang tindig na may mas mataas na higpit ay lumalaban sa pagpapalihis, pinapanatili ang posisyon nang mas tumpak sa ilalim ng pagkarga.
Ang mga katangian ng higpit ng RB2508 ay nag-iiba ayon sa direksyon ng pagkarga. Kasama sa mga karaniwang halaga ang:
- Radial stiffness: humigit-kumulang 50-70 N/micrometer (depende sa preload setting)
- Axial stiffness: humigit-kumulang 30-50 N/micrometer
- Sandali na paninigas: humigit-kumulang 15-20 Nm/milliradian
Ang mga halaga ng stiffness na ito ay kumakatawan sa isang 4-8 beses na pagpapabuti sa katumbas na laki ng mga ball bearings, at isang 2-3 beses na pagpapabuti sa mas malalaking tapered roller bearing set. Ang stiffness advantage na ito ay direktang nagsasalin sa katumpakan: ang isang robot joint na nilagyan ng RB2508 bearing ay nagpapakita ng positional repeatability sa loob ng plus o minus 0.1 millimeters, kumpara sa plus o minus na 0.4 millimeters para sa mga conventional bearing solution sa mga katulad na klase ng laki.
Katatagan ng Temperatura at Preload Consistency
Ang katigasan ng tindig ay nakasalalay sa temperatura. Habang tumataas ang temperatura ng bearing, bumababa ang lagkit ng lubricant at bumababa ang mga puwersa ng spring preload, na binabawasan ang pangkalahatang higpit. Ang mekanismo ng preload na nakabatay sa tagsibol ng RB2508 ay ginawa upang mabawasan ang pagkasira na ito. Ang mga wave spring sa bearing outer ring ay pinili para sa mga materyales na may napakababang thermal expansion coefficient, na nagpapanatili ng preload force sa loob ng plus o minus 5 porsiyento sa buong bearing operating range na minus 10 hanggang plus 80 degrees Celsius.
Tinitiyak ng thermal stability na ito na ang isang robot joint ay nagpapanatili ng pare-parehong katumpakan kung ito ay gumagana sa malamig na mga kondisyon ng pagsisimula sa umaga o pagkatapos ng pinalawig na high-duty-cycle na operasyon na bumubuo ng mataas na temperatura ng bearing. Nakakaranas ang mga conventional bearings ng mas malaking pagkakaiba-iba ng stiffness sa mga hanay ng temperatura, na nagreresulta sa positional drift sa mga pinahabang operating session—isang kritikal na limitasyon na inalis ng preload na disenyo ng RB2508.
Kahusayan sa Paggawa: Paano Nakakamit ng RB2508 ang Superior na Pagganap
Precision Manufacturing: Mula sa Raw Materials hanggang Finished Bearing
UKL Bearing Manufacturing Co., Ltd. (Wuxi), isang pinagsama-samang pang-industriya at pangkalakal na negosyo na dalubhasa sa mga solusyon sa precision bearing, ay nagpapakita ng komprehensibong proseso ng pagmamanupaktura na kinakailangan upang makabuo ng mga bearings na nakakatugon sa mga detalye ng RB2508. Bilang isang propesyonal na pabrika ng tindig na pinagsasama ang pananaliksik, pag-unlad, produksyon, at pagbebenta, ang diskarte ng UKL ay nagpapakita ng hirap sa pagmamanupaktura na hinihingi ng modernong crossed roller bearing production.
Ang paglalakbay sa pagmamanupaktura ng RB2508 ay nagsisimula sa pagpili ng materyal. Tinukoy ang through-hardened bearing steel para sa parehong mga rolling elements at raceway, na tinitiyak ang pare-parehong tigas sa buong bahagi ng cross-section. Pinipigilan ng pagpili ng materyal na ito ang pag-crack ng subsurface fatigue na nakompromiso ang mga bearings kung saan nag-iiba ang katigasan sa pagitan ng surface at interior na mga rehiyon. Ang mga pang-ibabaw na paggamot kabilang ang katumpakan na paggiling ay nakakamit ng mga halaga ng pagkamagaspang na mas mababa sa 0.2 micrometer, na nagpapababa ng friction at nagpapahaba ng buhay ng tindig.
Ang mga proseso ng paggawa para sa crossed roller bearings ay nangangailangan ng pambihirang katumpakan. Ang kumpletong pagkakasunud-sunod ng pagmamanupaktura ng bearing ay kinabibilangan ng:
- Pagpapanday at pagsusubo ng hilaw na materyal upang maitatag ang istraktura ng materyal at mapawi ang mga panloob na stress
- Mga pagpapatakbo ng pag-ikot na nagtatatag ng mga inisyal na panlabas at diameter ng bore sa loob ng plus o minus na 0.5 millimeter tolerance
- Mga cycle ng heat treatment na nagdadala ng mga materyales sa tinukoy na tigas (karaniwang 60-65 HRC para sa mga bahagi ng RB2508)
- Precision grinding operations na nakakakuha ng mga huling dimensyon sa loob ng plus o minus na 0.01 millimeter tolerance at surface finish na mas mababa sa 0.15 micrometers
- Crossed roller placement at preload spring integration na nangangailangan ng espesyal na fixturing at pag-verify ng kalidad
- Awtomatikong pagpupulong ng mga bahagi ng tindig na may katumpakan na pagsukat sa bawat yugto
Quality Assurance: Pagpapatunay ng Mga Detalye ng Pagganap
Ang mga pasilidad sa pagmamanupaktura ng bearing na gumagamit ng mga modernong sistema ng kalidad ay nagpapatunay sa pagganap ng RB2508 sa pamamagitan ng maramihang mga protocol ng inspeksyon at pagsubok. Ang bawat tindig ay sumasailalim sa:
- Dimensional na inspeksyon gamit ang katumpakan na kagamitan sa pagsukat upang i-verify ang bore, panlabas na diameter, at lapad sa loob ng mga tinukoy na tolerance
- Pagsusukat ng roundness at runout na tinitiyak na ang mga bearing ring ay perpektong concentric, kritikal para sa mga aplikasyon ng katumpakan
- Ang pagsukat ng puwersa ng preload na nagpapatunay na ang mga mekanismo ng spring ay nagbibigay ng mga tinukoy na puwersa ng compressive
- Pagsubok sa ingay at panginginig ng boses sa ilalim ng pagkarga upang makita ang mga bahid ng pagmamanupaktura na maaaring makakompromiso sa pagganap
- Mga pagsubok sa thermal cycling na ginagaya ang mga pagkakaiba-iba ng temperatura na nakatagpo sa mga aplikasyon sa field
Ang ganap na modernized na production base ng UKL, na may staff ng higit sa 200 skilled professionals, ay sumasaklaw sa buong proseso ng pagmamanupaktura sa ilalim ng single-facility control. Tinitiyak ng vertical integration na ito ang consistency, traceability, at mabilis na pagtugon sa mga kinakailangan sa detalye. Ang bawat bearing na ipinadala ay nagdadala ng dokumentasyong nagpapatunay ng pagsunod sa mga detalye ng dimensional, preload, at performance.
Serye ng RB kumpara sa Serye ng RU: Pag-unawa sa Differentiation ng Disenyo
RB2508: Outer-Ring Preload Architecture
Ang RB2508 ay kabilang sa pamilya ng serye ng RB, na nailalarawan sa pamamagitan ng mga mekanismo ng preload na isinama sa bearing outer ring. Ang mga wave spring o disc spring na naka-compress sa pagitan ng outer ring at bearing housing ay naglalapat ng compressive force na nagpapanatili ng contact sa pagitan ng crossed rollers at outer-ring raceways. Ang arkitektura na ito ay nag-aalok ng ilang natatanging mga pakinabang para sa mga robot joint application:
- Ang outer-ring preload ay nagbibigay ng mahuhusay na katangian ng radial rigidity na mahalaga para sa pagsuporta sa bigat ng braso at mga payload
- Ang preload spring integration sa outer ring ay pinapasimple ang mga kinakailangan sa disenyo ng pabahay kumpara sa inner-ring preload scheme
- Ang mga nahuhulaang katangian ng preload ay nananatiling stable sa mga thermal cycle dahil sa maingat na pagpili ng spring material
- Accessibility para sa housing tolerance adjustments sa panahon ng integration sa robot joint assemblies
Serye ng RU: Inner-Ring Preload Architecture
Ang serye ng RU ay gumagamit ng mga mekanismo ng preload na isinama sa bearing inner ring. Ang mga preload spring na naka-compress sa pagitan ng inner ring at ng bearing housing ay naglalapat ng compressive force sa mga elemento ng inner-ring. Ang alternatibong diskarte na ito ay nagbibigay ng:
- Pinakamataas na outer diameter compactness, kapaki-pakinabang para sa mga application kung saan ang outer-ring space ay lubhang napipilitan
- Inner-ring mounting configuration na nagpapagana ng mga natatanging housing arrangement sa mga espesyal na aplikasyon
- Alternatibong katangian ng pamamahagi ng pagkarga na angkop sa mga partikular na application na nangingibabaw sa moment-load
Gabay sa Pagpili: RB2508 para sa Robot Joint Applications
Para sa karaniwang pang-industriya na robot joints, collaborative na robot assemblies, at precision positioning application, ang RB series (kabilang ang RB2508) ay kadalasang nangunguna sa mga alternatibong RU series. Ang outer-ring preload architecture ng RB bearings ay naghahatid ng superior radial rigidity—ang kritikal na kinakailangan para sa pagsuporta sa mga istruktura ng braso at mga payload. Ang serye ng RU ay nakakahanap ng gustong aplikasyon sa mga disenyo ng slewing ring at mga espesyal na pagsasaayos ng turntable kung saan nalalapat ang iba't ibang mga kinakailangan sa pamamahagi ng pagkarga.
Ang RB2508 crossed roller bearing kumakatawan sa pinakamainam na configuration para sa mga robot joint na nangangailangan ng radial load capacity, axial load capacity, moment load capacity, at pambihirang positional repeatability sa loob ng compact na 25x41x8 millimeter na sobre.
Disenyo ng Pagsasama: Pag-optimize ng Robot Joint Performance sa RB2508
Mga Kinakailangan sa Pagpapahintulot sa Pabahay at Precision Fit
Ang pagganap ng bearing ay pangunahing nakadepende sa kalidad ng disenyo ng pabahay. Ang superyor na tigas at kapasidad ng pagkarga ng RB2508 ay ganap lamang na natanto kapag isinama sa mga pabahay na nakakatugon sa mahigpit na mga pagtutukoy sa pagpapaubaya:
| Tampok sa Pabahay | Marka ng Pagpaparaya | Karaniwang Halaga | Epekto sa Pagganap |
|---|---|---|---|
| Panlabas na Singsing Bore | H7 | 41 0.025 mm | Pinipigilan ng masikip na akma ang radial na paggalaw |
| Inner Ring Bore | P5 | 25 -0.05 mm | Pinapanatili ang concentricity at runout |
| Outer Bore Runout | TIR 0.05 mm | Kabuuang Isinaad na Runout | Tinitiyak ang concentricity ng bearing ring |
| Inner Bore Runout | TIR 0.03 mm | Kabuuang Isinaad na Runout | Pinipigilan ang imbalance ng rolling element |
Diskarte sa Lubrication: Pagpapanatili ng Pagganap sa Mga Kundisyon ng Operating
Ang RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Oil-Air Lubrication System: Ang naka-compress na hangin ay nagdadala ng mga tumpak na patak ng langis sa bearing sa mga kinokontrol na pagitan. Ang diskarteng ito ay nagpapaliit sa bearing drag, nagpapanatili ng pare-parehong temperatura, at nagpapahaba ng buhay ng serbisyo ng bearing. Ang mga oil-air system ay umaangkop sa tuluy-tuloy na tungkulin o high-speed na mga application kung saan ang thermal management ay kritikal. Ang pagiging kumplikado ng pag-install ay tumataas kumpara sa pagpapadulas ng grasa, ngunit binibigyang-katwiran ng mga bentahe ng pagganap ang idinagdag na pagsisikap sa engineering para sa mga hinihingi na aplikasyon.
Pagpapadulas na Nakabatay sa Grasa: Gumagamit ang mga selyadong disenyo ng bearing ng mga synthetic grease formulations na nagbibigay ng pangmatagalang pagpapadulas na may kaunting maintenance. Pinapasimple ng grease lubrication ang pag-install at angkop ito para sa mga selyadong robot joint application na tumatakbo sa katamtamang bilis (sa ilalim ng 300 RPM). Kasama sa mga trade-off ang bahagyang mas mataas na friction at kaukulang henerasyon ng init kumpara sa mga sistema ng langis.
Angrmal Management and Temperature Control
Ang mga preloaded na bearings ay bumubuo ng mas maraming init kaysa sa mga disenyong nakabatay sa clearance, lalo na sa mas mataas na bilis. Ang mabisang disenyo ng pinagsamang robot ay nagsasama ng mga diskarte sa pamamahala ng thermal:
- Ang mga materyales sa pabahay ng aluminyo na may mataas na thermal conductivity ay nag-aalis ng init na nabuo mula sa pinagsamang pagpupulong
- Ang mga channel ng sirkulasyon ay nagdidirekta ng langis ng paglamig sa pamamagitan ng bearing zone sa mga application na may mataas na pagganap
- Ang pagsubaybay sa temperatura sa pamamagitan ng pinagsamang mga sensor ay nag-aalerto sa mga sistema ng kontrol sa hindi normal na mga kondisyon ng thermal bago ang pagkasira ng pagganap
- Ang mga protocol sa pagsasaayos ng bilis ng pagpapatakbo ay nagpapababa ng bilis kung ang temperatura ng tindig ay lumampas sa mga idinisenyong threshold
Ang RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Paghahambing na Pagsusuri: RB2508 kumpara sa Mga Alternatibong Solusyon sa Bearing
Upang ilarawan ang mga teknikal na bentahe ng RB2508, ang paghahambing ng pagganap nito sa mga pangunahing parameter laban sa mga kumbensyonal na alternatibong tindig ay nagpapakita ng kaso ng engineering para sa pagpili ng crossed roller:
| Parameter ng Pagganap | RB2508 | Double-Row Ball | Tapered Roller Set |
|---|---|---|---|
| Radial Stiffness | 60 N/micron | 12 N/micron | 25 N/micron |
| Axial Stiffness | 40 N/micron | 5 N/micron | 8 N/micron |
| Kapasidad ng Sandali | 180 Nm | 20 Nm | 60 Nm |
| Bilang ng Bahagi | 1 | 2-3 | 3-6 |
| Panlabas na Diameter | 41 mm | 47 mm | 62 mm |
| Posisyonal na Pag-uulit | 0.1 mm | 0.5 mm | 0.3 mm |
| Pagiging Kumplikado ng Pag-install | Mababa | Katamtaman | Mataas |
Ang paghahambing na ito ay nagpapakita ng isang pangunahing prinsipyo: pinagsasama-sama ng RB2508 ang pagganap ng maramihang mga kumbensyonal na solusyon sa tindig sa isang solong, mas simpleng bahagi. Ang isang robot joint application na nangangailangan ng radial support, axial accommodation, at moment-load resistance ay tradisyonal na gumagamit ng tatlo o higit pang mga uri ng bearing. Binabawasan ng RB2508 single-unit solution ang pagiging kumplikado ng pagpupulong, gastos, at potensyal na mga punto ng pagkabigo habang naghahatid ng mahusay na pagganap sa lahat ng direksyon ng pagkarga.

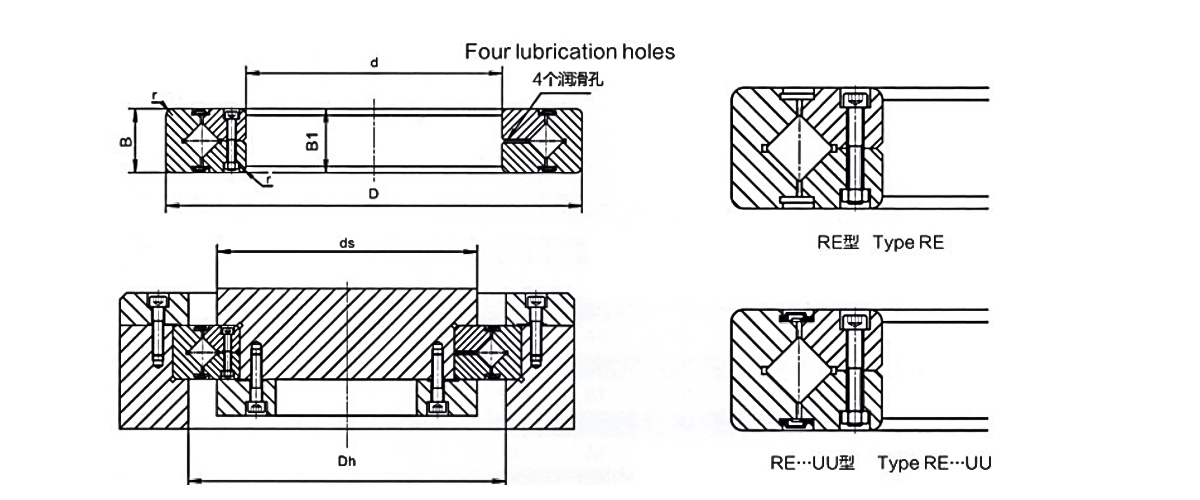

Teknikal na Arkitektura: RB2508 Design Visualization
Praktikal na Application: Kung saan RB2508 Excels
Collaborative Robot Joint Design
Ang mga collaborative na robot na tumatakbo kasama ng mga manggagawang tao ay nangangailangan ng pambihirang katumpakan at pagiging maaasahan. Ang compact na profile ng RB2508 at mataas na kapasidad ng sandali ay nagbibigay-daan sa ligtas, tumpak na magkasanib na disenyo. Ang isang tipikal na collaborative robot shoulder assembly ay nagsasama ng isang RB2508 bearing upang suportahan ang upper arm structure habang tinutugunan ang mga pagbabago sa tool at mga dynamic na load swings. Tinitiyak ng mababang-backlash na disenyo ng bearing ang repeatability para sa mga gawain sa pagpoposisyon ng gripper, habang ang mekanismo ng preload nito ay ginagarantiyahan ang matatag na operasyon sa mga thermal variation sa panahon ng mga pinahabang work shift.
Industrial Robot Wrist Assembly Integration
Ang mga modernong robot na pulso ay gumagamit ng maraming rotation axes (roll, pitch, yaw) sa mga ultra-compact na assemblies. Ang bawat wrist axis ay nakikinabang mula sa crossed roller bearing support. Ang RB2508 scale ay mainam para sa roll at pitch axes sa maraming pang-industriya na pagsasaayos ng robot. Ang kakayahan ng bearing na tumanggap ng mga pag-load ng sandali nang walang karagdagang mga bahagi ng suporta ay nagbibigay-daan sa mga disenyo ng wrist housing na nagpapanatili ng katumpakan ng tool-center-point sa loob ng 0.1 millimeters—na mahalaga para sa precision welding, assembly, at machining application.
Surgical at Medikal na Robotics
Ang mga surgical robotic system ay nangangailangan ng pambihirang katumpakan at pagiging maaasahan. Dapat mapanatili ng magkasanib na mga bearings ang katumpakan ng posisyon sa loob ng 0.05 millimeters habang tinitiis ang tuluy-tuloy na mga ikot ng isterilisasyon at mga profile ng high-acceleration na paggalaw. Ang katigasan at thermal stability ng RB2508 ay patunay na perpekto para sa mga hinihinging kinakailangan na ito. Ang mababang backlash ng bearing ay nag-aalis ng tissue trauma mula sa magkasanib na pagpapalihis, habang ang pare-parehong pagganap nito sa mga thermal cycle ay nagsisiguro ng pagiging maaasahan sa pamamagitan ng paulit-ulit na mga pamamaraan ng isterilisasyon.
Packaging at Material Handling Automation
Ang mga high-speed pick-and-place na robot ay tumatakbo sa 100 cycle bawat minuto na napapailalim sa mga joint bearings sa matinding dynamic na stress. Ang mekanismo ng preload ng RB2508 at line-contact geometry ay namamahagi ng mga impact load nang mas epektibo kaysa sa ball bearings, na nagpapahaba ng buhay ng bearing. Ang kapasidad ng sandali ng bearing ay humahawak sa mga offset na payload na katangian ng mga pag-install ng vacuum gripper, habang tinitiyak ng katigasan nito ang pare-parehong katumpakan ng pagkakalagay sa buong production shift.
Pagpapanatili at Buhay ng Serbisyo: Pag-optimize sa RB2508 Reliability
Pinakamahuhusay na Kasanayan sa Pag-install
Ang wastong pag-install ay direktang nakakaapekto sa pagganap ng bearing at buhay ng serbisyo. Ang mga kritikal na protocol ng pag-install ay kinabibilangan ng:
- I-verify ang diameter ng housing bore at surface finish na nakakatugon sa mga tinukoy na tolerance bago i-install ang bearing
- Gumamit ng precision bearing pullers na idinisenyo para sa crossed roller bearings upang maiwasan ang internal-ring na pinsala sa panahon ng pagtanggal o pag-install
- Lagyan ng light machine oil ang bearing bore surface para mapadali ang pag-assemble at maiwasan ang galling
- I-install ang mga bahagi ng bearing sa pagkakasunud-sunod, pinapanatili ang pagkakahanay sa buong proseso ng pagpupulong
- I-verify ang puwersa ng preload pagkatapos ng pag-install upang kumpirmahin ang wastong compressive load mula sa mga mekanismo ng spring
Run-In Period at Thermal Stabilization
Nakikinabang ang mga bagong pag-install ng robot mula sa mga kontroladong run-in procedure. Sa unang 8-10 na oras ng pagpapatakbo, ang pagpapatakbo ng mga robot sa 50 porsiyentong rated load ay nagbibigay-daan sa mga bahagi ng bearing na maayos na maupo at ang mga thermal gradient ay mag-stabilize. Ang pagtaas ng temperatura sa panahong ito ay karaniwang nangyayari sa loob ng unang 3-4 na oras. Ang unti-unting pagtaas ng pagkarga at bilis sa unang 40 oras ng pagpapatakbo ay nagpapalawak ng buhay ng serbisyo ng bearing at tinitiyak ang pinakamainam na pagganap.
Mga Istratehiya sa Pagsubaybay sa Kondisyon
Ang mga modernong robot platform ay lalong nagsasama ng mga sistema ng pagsubaybay sa kondisyon ng tindig gamit ang mga sensor ng temperatura at panginginig ng boses. Ang mga ito ay nagbibigay-daan sa predictive maintenance na nagpapahaba ng buhay ng serbisyo at pumipigil sa mga hindi inaasahang pagkabigo:
- Nakikita ng pagsubaybay sa temperatura ng bearing ang pagkasira ng lubrication o pagkawala ng preload nang maaga
- Tinutukoy ng pagsusuri sa dalas ng vibration ang pagkasuot ng rolling element bago ang sakuna na pagkabigo
- Ang pag-trend ng positional repeatability ay nagpapakita ng pagtaas ng pagsunod sa paglipas ng panahon
- Sinusubaybayan ng pagsusuri ng langis o grasa ang antas ng oksihenasyon at kontaminasyon
Mga Inaasahan sa Buhay ng Serbisyo
Ang well-maintained RB2508 bearings ay karaniwang nagbibigay ng 10,000-15,000 operating hours ng serbisyo bago nangangailangan ng pagpapalit. Kinakatawan nito ang isang malaking kalamangan sa buhay ng serbisyo kaysa sa mga kumbensyonal na solusyon sa tindig kapag isinasaalang-alang ang higit na kakayahan sa pagdadala ng pagkarga ng tindig. Sa mga light-duty na application, ang buhay ng serbisyo ay maaaring umabot sa 20,000 oras. Ang pagpapalit ng preventive bearing bago ang sakuna na pagkabigo ay pumipigil sa pangalawang pinsala sa mga ibabaw ng pabahay, na binabawasan ang kabuuang gastos sa pagkumpuni at downtime ng system.
Mga Madalas Itanong
Q1: Ano ang higit na nakahihigit sa crossed roller bearings kaysa sa ball bearings para sa robot joint applications?
Ang crossed roller bearings ay gumagamit ng line contact sa pagitan ng rolling elements at raceways, kumpara sa point contact sa ball bearings. Ang geometry na ito ay namamahagi ng mga load sa mas malalaking lugar sa ibabaw, na nagbibigay-daan sa mas mataas na higpit at kapasidad ng pagkarga sa loob ng katumbas na laki ng mga sobre. Bukod pa rito, ang mga crossed roller bearings ay sabay-sabay na tumatanggap ng radial, axial, at moment load, na inaalis ang pangangailangan para sa maraming uri ng bearing sa mga single joint assemblies.
Q2: Paano pinapabuti ng preload ang performance ng bearing sa mga application ng precision na robot?
Ang preload ay nag-aalis ng panloob na clearance sa pamamagitan ng pagpapanatili ng patuloy na pakikipag-ugnayan sa pagitan ng mga rolling elements at raceways. Ang disenyong ito ay nag-aalis ng backlash at kapansin-pansing pinapataas ang higpit ng bearing, na nagbibigay-daan sa precision repeatability na hinihingi ng mga modernong robot. Pinapatatag din ng preload ang operasyon ng bearing sa mga pagkakaiba-iba ng temperatura sa pamamagitan ng paggamit ng mga mekanismo ng spring na nagpapanatili ng pare-parehong puwersa ng compressive sa kabila ng thermal expansion at contraction.
Q3: Ano ang karaniwang buhay ng serbisyo ng isang RB2508 bearing sa tuluy-tuloy na operasyon ng robot?
Ang well-maintained RB2508 bearings ay karaniwang naghahatid ng 10,000-15,000 na oras ng pagpapatakbo bago nangangailangan ng kapalit. Nag-iiba ang buhay ng serbisyo batay sa aktwal na kondisyon ng pagkarga, bilis ng pagpapatakbo, pamamahala ng temperatura, at higpit ng pagpapanatili ng lubrication. Maaaring makamit ng mga light-duty na application ang 20,000 oras, habang ang mga application na may matinding tungkulin ay maaaring mangailangan ng kapalit pagkatapos ng 8,000 na oras.
Q4: Maaari bang i-retrofit ang RB2508 bearings sa mga kasalukuyang disenyo ng robot gamit ang conventional bearings?
Sa maraming pagkakataon, oo. Ang compact na 25x41x8 millimeter profile ng RB2508 ay kadalasang nagbibigay-daan sa direktang pagpapalit kung ang mga tolerance ng pabahay ay maaaring iakma sa mga detalye ng H7 para sa panlabas na ring bore. Gayunpaman, ang kapansin-pansing tumaas na tigas ng tindig ay maaaring mangailangan ng pag-tune ng servo controller upang maiwasan ang kawalan ng katatagan ng kontrol. Ang pagtatasa ng compatibility na kinasasangkutan ng detalyadong pagsusuri ng dimensyon at dynamic na simulation ay inirerekomenda bago ang pagpapatupad.
Q5: Anong diskarte sa pagpapadulas ang pinakamainam para sa RB2508 bearings sa mga high-duty na robot application?
Ang mga oil-air lubrication system ay ginustong para sa tuluy-tuloy na tungkulin na mga aplikasyon, na naghahatid ng mga tumpak na patak ng langis sa mga kinokontrol na pagitan. Ang diskarteng ito ay nagpapaliit ng drag, nagpapanatili ng pinakamainam na temperatura ng tindig, at nagpapahaba ng buhay ng serbisyo kumpara sa grease lubrication. Ang mga sistemang nakabatay sa grasa ay umaangkop sa mga selyadong application na may katamtamang mga duty cycle at mas mababang mga kinakailangan sa bilis, na nakikipagpalitan ng ilang pagganap para sa pinasimpleng pagpapanatili.
Q6: Paano maihahambing ang kapasidad ng moment load ng RB2508 sa mga conventional bearing solutions?
Ang RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
Q7: Anong mga detalye ng pagpapaubaya sa pabahay ang kritikal para sa pinakamainam na pagganap ng RB2508?
Ang outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
Q8: Available ba ang mga variant ng RB2508 bearing para sa iba't ibang kinakailangan sa pagkarga?
Oo, nag-aalok ang mga manufacturer ng crossed roller bearing series mula sa mas maliliit na magaan na variant para sa mga light-duty na application hanggang sa mas malalaking unit na may mataas na kapasidad para sa mabigat na pang-industriyang paggamit. Ang RB2508 ay na-optimize para sa mga robot application na nangangailangan ng balanseng radial, axial, at moment-load capacity sa compact space. Ang mas maliliit na variant (RB2006) ay umaangkop sa mga light collaborative na robot, habang ang mas malalaking variant ay tumatanggap ng mas mabibigat na pang-industriyang armas.
Q9: Paano nakakaapekto ang temperatura sa pagganap ng bearing ng RB2508 at buhay ng serbisyo?
Ang mga standard na RB2508 bearings ay nagpapanatili ng ganap na mga detalye ng pagganap mula minus 10 hanggang plus 80 degrees Celsius. Sa itaas ng 80 degrees, bumababa ang lagkit ng lubricant at bumababa ang preload spring force, binabawasan ang paninigas at pagtaas ng mga rate ng pagkasira. Ang epektibong pamamahala ng thermal sa pamamagitan ng disenyo ng pabahay at mga sistema ng paglamig ay nagpapanatili ng temperatura ng tindig sa pinakamainam na hanay ng 40-65 degree Celsius, na nagpapalaki sa buhay ng serbisyo at pagkakapare-pareho ng pagganap.
Q10: Paano maihahambing ang pagganap ng RB2508 sa pagitan ng mga application ng light-duty at extreme-duty na robot?
Ang RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
