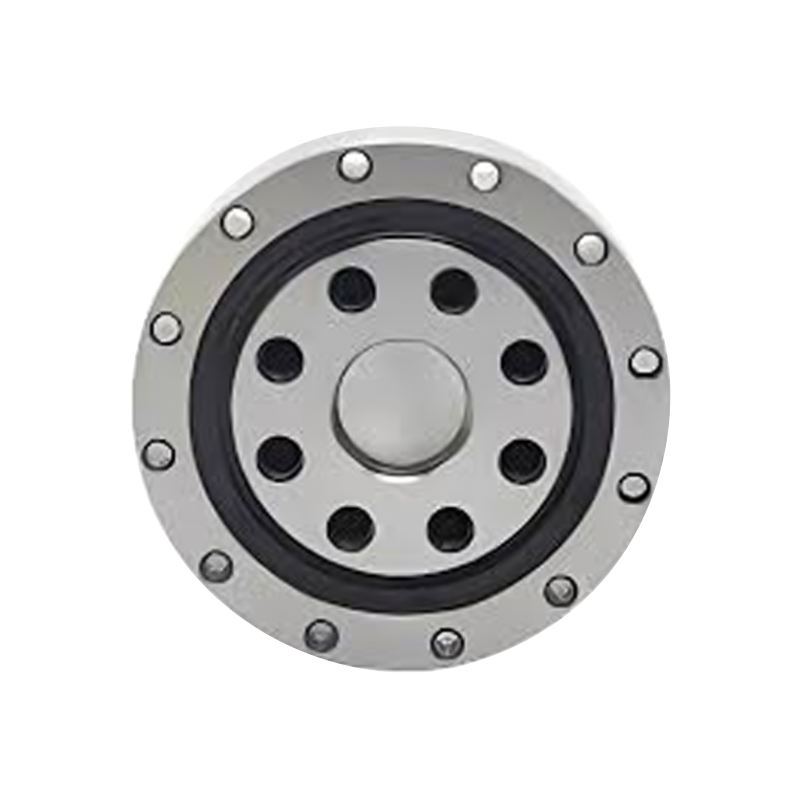

CSD Robot Harmonic Reducers Bearing

Name: CSD Robot Harmonic Reducers Bearing
Rating: 5 (99 reviews)

Parehong nagtatampok ang panlabas na singsing at panloob na singsing ng uri ng CSD ng pinagsama-samang (isang piraso) na istraktura. Ang panlabas na diameter nito ay kapareho ng sa uri ng CSG, habang ang lakas nito ay mas mataas kaysa sa mga bahagi ng uri ng CSG. Pangunahing ginagamit ito sa seksyon ng output ng mga reducer ng serye ng CSD.
Ang CSD type harmonic drive bearing ay isang espesyal na idinisenyong bahagi na binuo upang matugunan ang mga partikular na pangangailangan ng mga harmonic drive system. Sa pinagsamang disenyo nito para sa mga harmonic reducer ng Compact Series Drive (CSD), nagbibigay ito ng mahalagang suporta para sa kanilang natatanging kakayahan sa pagkontrol ng paggalaw.

Makipag-ugnayan sa Amin

NAUNA：RB2508 Robot Crossed Roller Bearing SUSUNOD：RE3010 Robot Crossed Roller Bearing

Paglalarawan
Mga Detalye
Makipag-ugnayan sa Amin

Pangunahing Tampok:
· Compact na Disenyo: Ang istrukturang nagdadala ng pagkarga ng uri ng CSD ay idinisenyo upang mabawasan ang laki habang pinapanatili ang pinakamataas na kapasidad ng pagkarga. Ang compact na disenyo na ito ay kritikal para sa space-constrained applications gaya ng robotics at automation.
· Mataas na Torque Transmission: Ang bearing system sa CSD high-speed planetary reducer ay na-optimize para sa mataas na torque transmission, tinitiyak ang mahusay na paglipat ng kuryente at tumpak na kontrol sa paggalaw.
· Pinababang Backlash: Sa mga harmonic drive system, direktang nakakaapekto ang gear tooth clearance (backlash) sa katumpakan ng paggalaw. Ang CSD type bearing ay idinisenyo upang mabawasan ang backlash, sa gayon ay mapabuti ang katumpakan ng pagpoposisyon.
· Paggawa ng Katumpakan: Ang mga bearings na ito ay ginawa gamit ang mga proseso ng mataas na katumpakan upang matugunan ang napakahigpit na mga pamantayan sa katumpakan at mga kinakailangan sa pagganap. Tinitiyak nito ang pagiging maaasahan at mahabang buhay ng serbisyo ng mga harmonic drive system.

Mga Application:
· Robotics
· Aerospace
· Kagamitang medikal
·Automation at iba pang high-precision motion control system

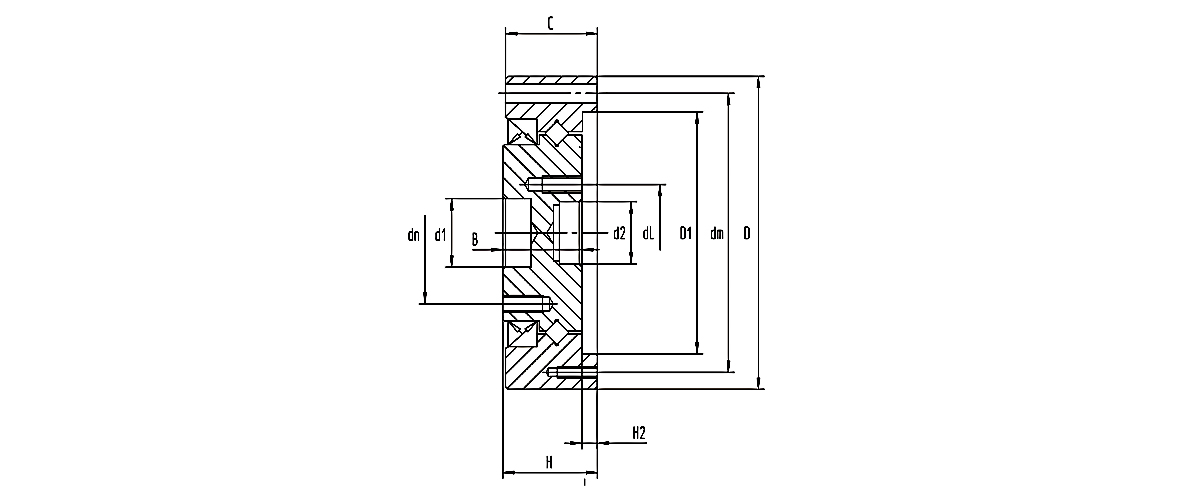

Numero ng Modelo ng LKPB	Pangkalahatang Mga Dimensyon								Outer Ring Mounting Holes			Inner Ring Mounting Holes				Basic Load Rating		Mga timbang
	D1	D2	D	H	C	B	H2	D1	PCCD1	N-W1	N-W2	PCD2	N-N1	PCD3	N-N2	CR	COR	KG
	Yunit: Mm								PCCD1	N-W1	Seal Baliktarin	PCD2	Seal Front	PCD3	Seal Baliktarin	KN	KN	KG
CSD-14	12	11	55	16.6	16.1	13.9	2.7	42.5	49	6-φ3.5	3-M2(depth5)	25	10-M3(depth7)	17	6-M3(depth7)	4.7	6.7	0.24
CSD-17	14	11	62	16.6	16.1	13.9	2.7	49.7	56	10- φ3.5	5-M2(depth5)	27	8-M5(depth8)	19.5	8-M4(depth8)	5.3	7.5	0.3
CSD-20	18	16	70	18.3	17.8	15.6	2.7	57	64	12- φ3.5	4-M2(depth5)	34	8-M6(depth9)	24	8-M4(depth8)	5.8	9	0.42
CSD-25	24	20	85	23.4	22.9	20	3.4	73	79	18- φ3.5	6-M2(depth5)	42	8-M8(depth12)	30	8-M5(depth9)	9.6	15.1	0.8
CSD-32	32	30	112	24.5	23.5	20.9	3.6	95.3	104	18- φ4.5	6-M3(depth7)	57	10-M8(depth12)	41	6-M6(depth11)	15	25	1.4
CSD-40	36	32	126	29.1	28.1	24.6	4.5	109.6	117.5	18- φ5.5	6-M3(depth8)	72	10- M10(lalim15)	48	6-M8(depth11)	21.3	36.5	2.1
CSD-50	48	44	157	34	33	29.4	4.6	138	147	22- φ6.6	4-M3(depth8)	88	10- M12(depth18)	62	6-M10(depth18)	34.8	60.2	3.8
