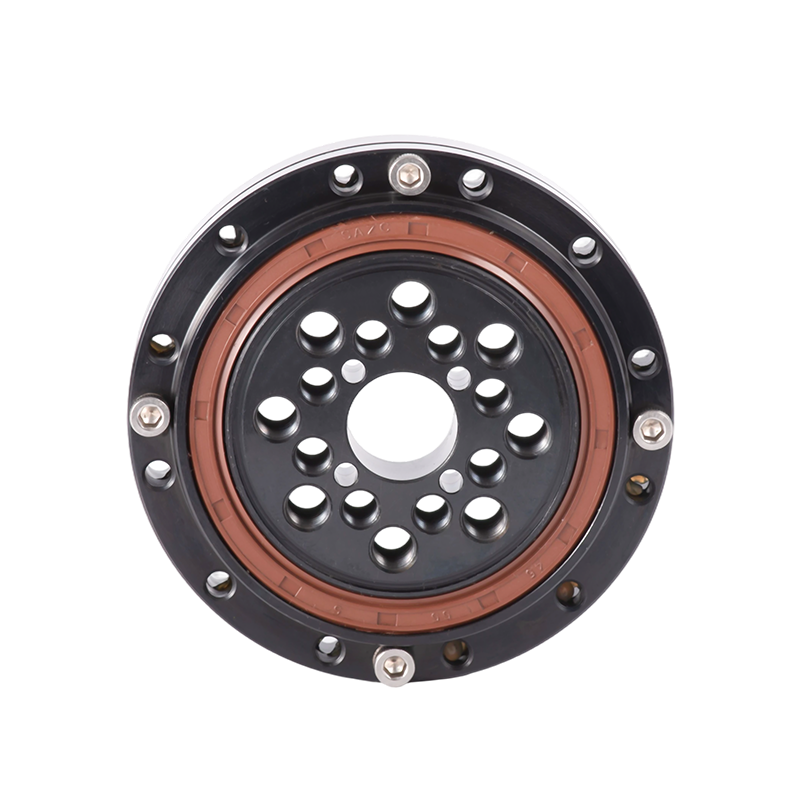

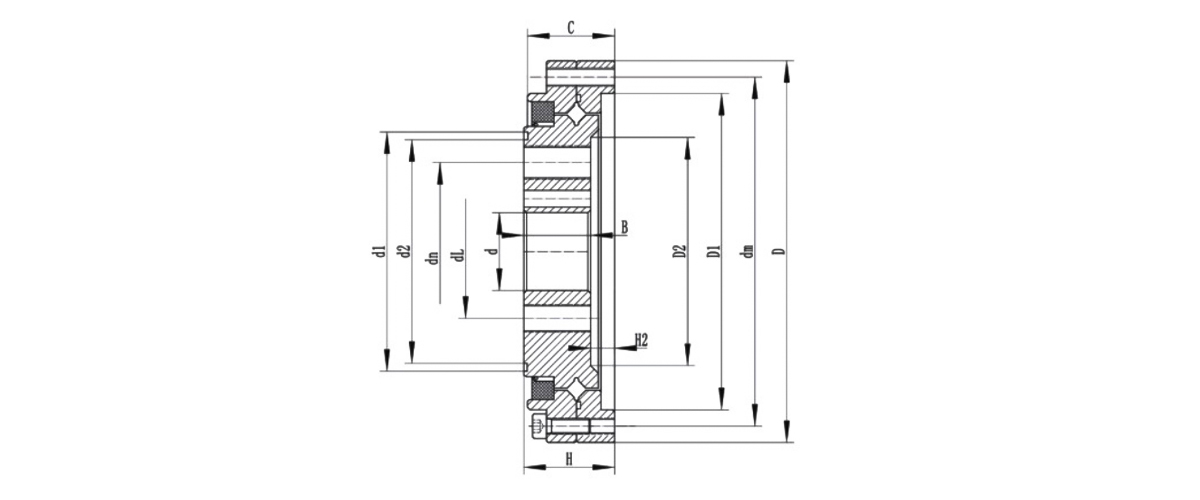

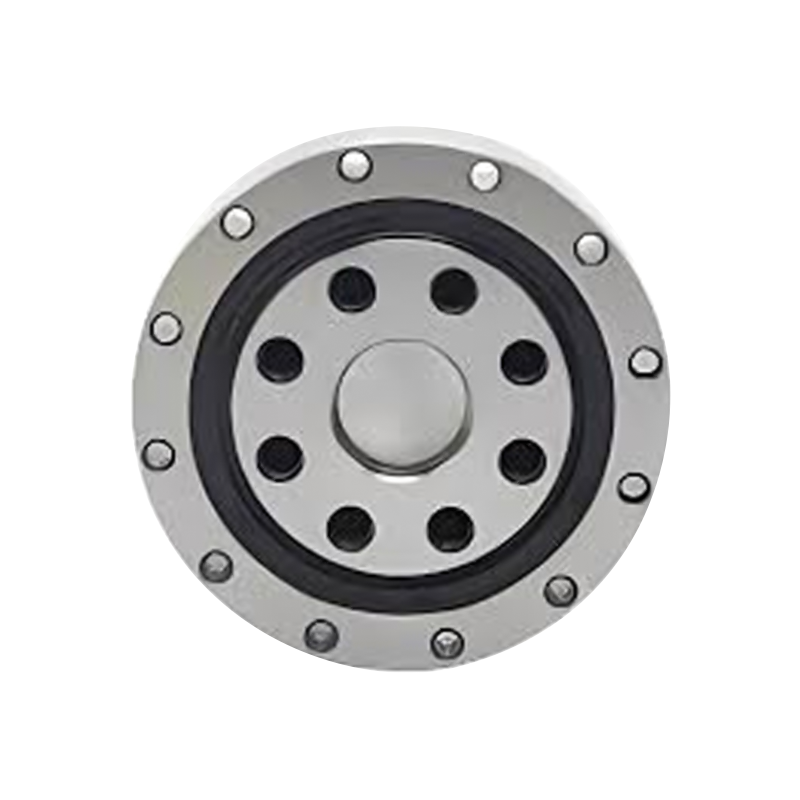

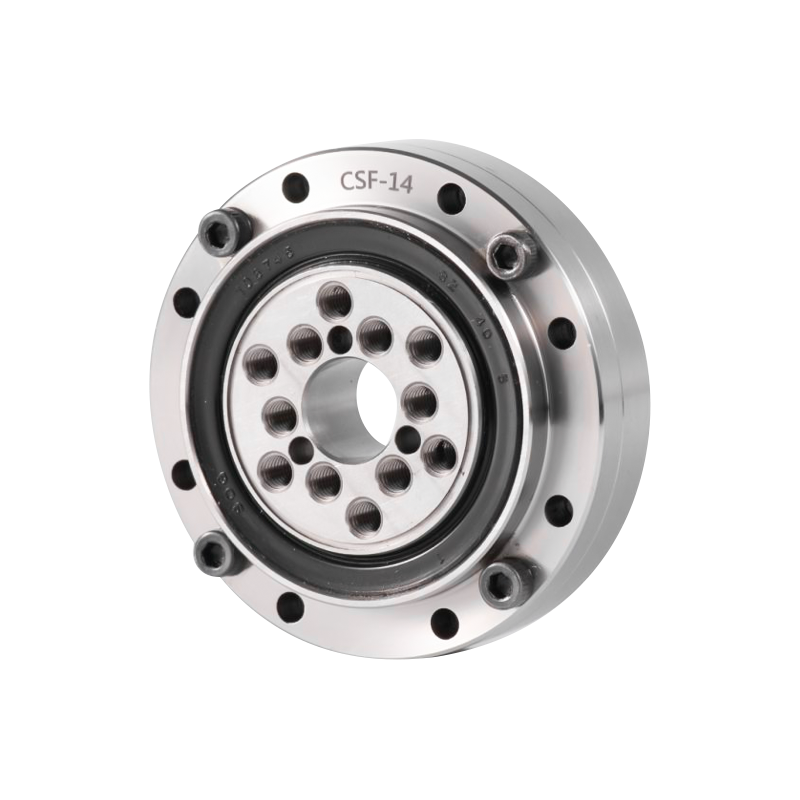

Precision Harmonic Reducer Bearing

Ang isang harmonic reducer ay pangunahing binubuo ng tatlong pangunahing bahagi: isang harmonic generator, isang flexure, at isang matibay na gulong. Kasama rin dito ang isang matibay na tindig (karaniwan ay isang crossed roller bearing) at isang nababaluktot na tindig (thin-walled deep groove ball bearing).

Ang panloob na bore ng nababaluktot na tindig na mga kasama sa panlabas na singsing ng isang elliptical cam. Ang panlabas na singsing ay sumasailalim sa nababanat na pagpapapangit sa pamamagitan ng mga rolling ball at mga kapareha na may panloob na diameter ng pagbubukas ng flexure. Ang panlabas na circumference ng pagbubukas ng flexure ay machined na may mga ngipin na mesh sa mga ngipin ng matibay na gulong. Dahil ang matibay na gulong ay may mas maraming ngipin kaysa sa flexure, nagme-mesh sila sa mahabang axis at humihiwalay sa maikling axis. Ang ilalim ng flexure ay naayos sa dulo ng output, habang ang matibay na tindig ay naka-install sa dulo ng output ng reducer para sa panlabas na koneksyon.

Ang mga Harmonic reducer ay malawakang ginagamit sa mga industriya tulad ng robotics, machine tool, at aerospace. Nangangailangan sila ng napakataas na katumpakan, katigasan, at kapasidad na nagdadala ng pagkarga, kaya nagpapataw ng mga mahigpit na pamantayan sa katumpakan ng machining at pagpupulong ng lahat ng mga bahagi, lalo na ang pagganap ng tindig.

Para sa matibay na bearings, ang mga pangunahing tagapagpahiwatig ay tigas, pagiging maaasahan, at katumpakan ng pag-ikot. Ang preload ay karaniwang inilalapat bago ipadala upang matiyak ang higpit. Para sa flexible bearings, ang maximum radial deformation ay ang core performance parameter.
