Ano ang Nagdadala sa SI5TK ng Mainam na Solusyon na Libreng Pagpapanatili para sa Mga Miniature na Link?

Pag-unawa sa SI5TK Bearing sa Precision Motion Systems

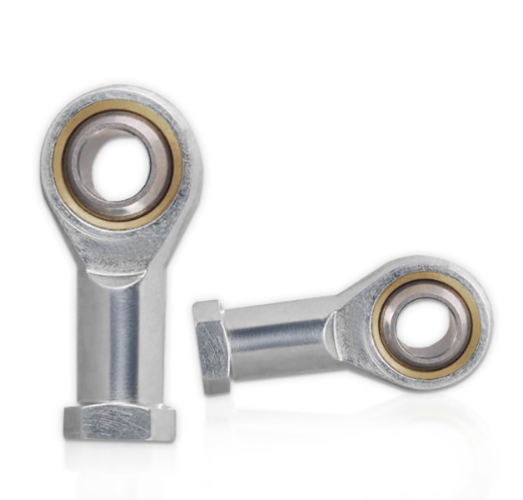

Kapag ang mga inhinyero at mga espesyalista sa pagbili ay naghahanap ng isang compact, self-lubricating rod end na nag-aalis ng pangangailangan para sa patuloy na pag-greasing, ang SI5TK tindig madalas na lumalabas bilang reference point. Ang miniature rod end na ito ay kabilang sa SI5T/K series, isang pamilya ng kumpletong self-lubricating spherical plain bearings na idinisenyo para sa low-speed oscillating motion. Hindi tulad ng maginoo na metal-on-metal joints na nangangailangan ng pana-panahong oiling, ang unit na ito ay nagsasama ng isang PTFE composite liner nang direkta sa spherical raceway. Ang resulta ay isang sangkap na walang maintenance na umaangkop sa mga masikip na pagtitipon nang hindi sinasakripisyo ang kakayahan sa pag-load o flexibility sa pag-align.

Ang artikulong ito ay nagbibigay ng detalyadong teknikal na breakdown ng SI5TK rod end, kasama ang buong dimensional na tsart, komposisyon ng materyal, mga limitasyon sa kapaligiran, at mga sitwasyon ng aplikasyon. Kasama ang bawat parameter mula sa datasheet ng manufacturer para makagawa ka ng matalinong desisyon sa pagpili nang hindi nag-cross-referencing ng maraming source.

SI5TK Bearing Dimensions at Detalyadong Detalye

Ang dimensional na sobre ng SI5TK bearing ay tinutukoy ng 5 mm bore nito at M5x0.8 internal thread. Ang dalawang tampok na ito ay nagdidikta kung paano nakakabit ang dulo ng baras sa mga mating shaft at sinulid na mga baras. Inililista ng talahanayan sa ibaba ang bawat kritikal na dimensyon sa millimeters, na tumutugma sa karaniwang datasheet para sa seryeng SI5T/K.

Ang 13-degree na pinahihintulutang anggulo ng pagtabingi ay isang pangunahing pigura. Nangangahulugan ito na ang dulo ng tungkod ng SI5TK ay maaaring magbayad para sa maling pagkakahanay sa pagitan ng baras at ng pabahay nang hindi nagbubuklod. Ang dynamic na rating ng pagkarga na 5.7 kN at ang static na rating na 6.0 kN ay nagpapahiwatig na ang tindig na ito ay inilaan para sa magaan hanggang sa katamtamang mga pagkarga, na naaayon sa 16-gramo nitong timbang at maliit na bakas ng paa.

Material at Environmental Parameter ng SI5TK Bearing

Ang pagganap ng anumang dulo ng baras ay nakasalalay sa mga materyales na ginamit sa pagtatayo nito. Pinagsasama ng SI5TK bearing ang isang carbon steel body na may hardened steel ball at isang PTFE composite liner. Ang bawat layer ay nagsisilbi ng isang partikular na function sa wear resistance, corrosion protection, at self-lubrication.

Komposisyon ng Materyal

• Katawan ng dulo ng baras: Carbon steel, zinc-plated para sa pag-iwas sa kalawang.
• Inner ball: GC15 bearing steel, na-quenched sa HRC 58-64, na may hard chrome plating sa spherical surface.
• Sliding friction pair: Steel plus PTFE composite liner, na nagpapahintulot sa self-lubrication na walang langis.

Ang hard chrome plating sa bola ay binabawasan ang friction at lumalaban sa corrosion, habang ang PTFE liner ay naglilipat ng manipis na pelikula ng polytetrafluoroethylene papunta sa ibabaw ng bola habang tumatakbo. Ang transfer film na ito ang dahilan kung bakit ang SI5TK bearing ay walang maintenance.

Mga Limitasyon sa Temperatura sa Pagpapatakbo at Paggalaw

• Temperatura ng pagtatrabaho: -30 degrees C hanggang 80 degrees C, na may panandaliang pagkakalantad hanggang 120 degrees C.
• Uri ng paggalaw: Mababang-bilis ng oscillation at maliit na anggulo na kompensasyon sa pagtabingi. Hindi angkop para sa high-speed na tuloy-tuloy na pag-ikot.

Ang mga limitasyong ito ay mahalaga para sa mga inhinyero ng disenyo. Kung ang isang application ay nangangailangan ng tuluy-tuloy na pag-ikot o bilis na higit sa ilang daang RPM, ibang uri ng bearing ang dapat piliin. Ang SI5TK ay na-optimize para sa reciprocating o oscillating motion kung saan ang joint ay dapat na self-align sa ilalim ng load.

Mga Bentahe ng Produkto at Mga Benepisyo sa Disenyo

Ang SI5TK rod end ay nag-aalok ng ilang praktikal na kalamangan na nakakabawas sa oras ng pagpupulong at pangmatagalang gastos sa pagpapanatili. Ang sumusunod na listahan ay nagbubuod sa mga pangunahing benepisyo na iniulat sa teknikal na datasheet.

1. Self-lubrication na walang maintenance: Ang PTFE composite liner ay nag-aalis ng pangangailangan para sa oiling, oil nozzle, o grease fitting. Maaaring mai-install at magamit kaagad ang tindig.
2. Malaking kabayaran sa misalignment: Ang maximum na anggulo ng pagtabingi na 13 degrees ay nagbabayad para sa mga error sa pag-install, nagbibigay-daan para sa pagpapalihis ng baras, at pinipigilan ang pag-load sa gilid.
3. Compact at magaan: Sa isang maliit na profile at may timbang na halos 16 gramo lamang, nababagay ito sa magaan na mga istrukturang mekanikal.
4. Maaasahang kapasidad ng pagkarga: Ang hardened ball at zinc-plated body ay humahawak ng radial, axial, at pinagsamang mga load sa mga oscillating application.
5. Paglaban sa kaagnasan sa ibabaw: Ang zinc plating sa katawan at hard chrome sa bola ay lumalaban sa kalawang at atake sa kapaligiran.
6. Simpleng pagpupulong: Ang panloob na threading at isang compact na katawan ay nagbibigay-daan sa madaling pag-mount. Ang kanang kamay na sinulid ay pamantayan; Ang left-hand thread na SI5TL/K ay available para sa turnbuckle-style na pagsasaayos ng haba.
7. Mas malinis kaysa sa mga alternatibong pinadulas ng langis: Kung ikukumpara sa oil-lubricated rod ends, ang SI5TK ay walang oil nozzle, na ginagawa itong mas compact at angkop para sa sealed o oil-sensitive na kagamitan.

Ang mga kalamangan na ito ay may mga tiyak na limitasyon. Ang SI5TK bearing ay hindi idinisenyo para sa high-speed na tuloy-tuloy na pag-ikot. Ang PTFE liner ay hindi rin angkop para sa napakataas na presyon o mabigat na kontaminadong kapaligiran na may nakasasakit na alikabok. Ang pagpili ng tamang tindig para sa mga kondisyon ng pagpapatakbo ay mahalaga para sa mahabang buhay ng serbisyo.

Mga Karaniwang Sitwasyon ng Application para sa SI5TK Bearing

Ang SI5TK ay kabilang sa kategoryang miniature low-load na fish-eye joint, na kadalasang ginagamit sa mga linkage, push rods, at pull mechanisms. Ang mga sumusunod na lugar ng aplikasyon ay tipikal.

• Kagamitan sa automation: Maliit na mekanismo ng ehekutibo, pneumatic cylinders, miniature servo push rods, adjustable linkages.
• Robotics at mga modelo: Mga robot na pang-edukasyon, robotic arm joints, aerospace at mga linkage ng modelo ng karera.
• Packaging at magaan na makinarya: Maliit na mekanismo ng swing, tensioning pull rods.
• Mga kagamitan sa laboratoryo at tooling: Mga adjustable na suporta, maliliit na push-pull na mekanismo.
• Pangkalahatang makinarya: Mga dulo ng miniature hydraulic cylinder, mga linkage ng fitness equipment, mga testing device.

Sa lahat ng mga kasong ito, ang SI5TK bearing ay nagbibigay ng isang compact pivot point na self-aligns at hindi nangangailangan ng lubrication. Ang M5x0.8 internal thread nito ay tumatanggap ng karaniwang metric threaded rods, na ginagawang madali itong isama sa mga kasalukuyang disenyo.

Pangkalahatang-ideya at Gabay sa Pagpili ng Serye ng SI5T/K

Ang SI5TK bearing ay bahagi ng SI5T/K series ng kumpletong self-lubricating rod end bearings. Kasama sa serye ang ilang laki ng bore at mga detalye ng thread. Ang pag-unawa sa serye ay nakakatulong kapag pumipili ng ibang laki para sa isang kaugnay na proyekto.

Ang suffix L ay nagpapahiwatig ng isang kaliwang thread, halimbawa SI5TL/K. Ang mga left-hand thread ay kapaki-pakinabang sa mga turnbuckle assemblies kung saan ang pag-ikot sa dulo ng baras ay nagsasaayos ng kabuuang haba. Available din ang mga bersyon ng stainless steel na may suffix X para sa mga application na nangangailangan ng mas mataas na resistensya sa kaagnasan. Ang mga seryeng opsyon na ito ay nagbibigay-daan sa mga designer na mag-standardize sa parehong self-lubricating rod end technology sa iba't ibang laki ng makina.

Mga Tip sa Pagpili para sa SI5TK Bearing

• Gamitin ang SI5TK bearing para sa low-speed reciprocating motion lamang. Ito ay hindi angkop para sa mataas na bilis ng tuluy-tuloy na pag-ikot.
• Para sa mga aktwal na gumaganang load, inirerekumenda na gumamit ng hindi hihigit sa isang-katlo ng static load rating bilang isang safety margin. Para sa SI5TK, nangangahulugan iyon na panatilihing mababa ang 2.0 kN ng tuluy-tuloy na operating load.
• Kumpirmahin ang direksyon ng thread na kinakailangan ng pagpupulong. Ang kanang kamay na sinulid ay pamantayan; tukuyin ang kaliwang thread kung kinakailangan.
• Isaalang-alang ang hanay ng temperatura ng pagpapatakbo. Ang mga karaniwang unit ay humahawak sa -30 degrees C hanggang 80 degrees C, na may mga panandaliang peak hanggang 120 degrees C.
• Iwasan ang nakasasakit na alikabok at mga high-pressure na kapaligiran na maaaring makapinsala sa PTFE liner.

Mga Madalas Itanong Tungkol sa SI5TK Bearing

Q1: Ano ang sukat ng thread ng SI5TK bearing?

Ang SI5TK bearing ay gumagamit ng M5x0.8 internal thread na may 6H precision. Isa itong karaniwang metric fine thread na tumatanggap ng M5 threaded rods at studs.

Q2: Ang SI5TK ba ay nasa kaliwang kamay o kanang kamay?

Ang karaniwang SI5TK ay may kanang-kamay na sinulid. Available ang left-hand thread na bersyon bilang SI5TL/K. Ang paggamit ng isang right-hand at isang left-hand rod end sa isang linkage ay nagbibigay-daan sa pagsasaayos ng haba sa pamamagitan ng pag-ikot ng connecting rod.

Q3: Ang SI5TK bearing ba ay nangangailangan ng lubrication?

Hindi. Ang SI5TK bearing ay isang self-lubricating rod end na walang maintenance. Ang PTFE composite liner nito ay nag-aalis ng pangangailangan para sa langis o grasa. Wala itong oil nozzle at maaaring direktang mai-install at magamit.

Q4: Ano ang maximum na anggulo ng pagtabingi ng SI5TK bearing?

Ang pinahihintulutang anggulo ng ikiling ay 13 degrees. Ito ay nagbibigay-daan sa tindig na mabayaran ang hindi pagkakapantay-pantay sa pagitan ng baras at ng pabahay nang walang pagbubuklod o pag-load sa gilid.

Q5: Ano ang mga rating ng pagkarga para sa SI5TK bearing?

Ang dynamic na rating ng pagkarga ay 5.7 kN at ang static na rating ng pagkarga ay 6.0 kN. Para sa tuluy-tuloy na operasyon, inirerekomenda na panatilihin ang working load sa loob ng isang-katlo ng static na rating, humigit-kumulang 2.0 kN.

Q6: Maaari bang gamitin ang SI5TK bearing sa mga high-speed application?

Hindi. Ang SI5TK bearing ay idinisenyo para sa low-speed oscillating at tilting motion. Ito ay hindi angkop para sa mataas na bilis ng tuluy-tuloy na pag-ikot. Ang PTFE liner at ang disenyo ng spherical na pares ay na-optimize para sa reciprocating motion.

Q7: Ano ang operating temperature range ng SI5TK bearing?

Ang karaniwang SI5TK bearing ay tumatakbo mula -30 degrees C hanggang 80 degrees C, na may panandaliang pagkakalantad hanggang 120 degrees C. Maaaring pababain ng mas mataas na temperatura ang PTFE liner at bawasan ang buhay ng serbisyo.

Q8: Anong mga materyales ang ginagamit sa SI5TK bearing?

Ang rod end body ay carbon steel na may zinc plating. Ang panloob na bola ay GC15 bearing steel, na pinatay sa HRC 58-64, na may matigas na chrome plated spherical surface. Ang sliding contact ay bakal at isang PTFE composite liner.
