Ang mga crossed tapered roller bearings ay kumakatawan sa isang makabuluhang pag-unlad sa mechanical engineering, na nag-aalok ng hindi pa nagagawang katumpakan at mga kakayahan sa pagdadala ng load para sa hinihingi na mga pang-industriyang aplikasyon. Pinagsasama ng mga sopistikadong sangkap na ito ang mga bentahe ng parehong crossed roller bearings at tapered na disenyo, na lumilikha ng solusyon na tumutugon sa mga kumplikadong pangangailangan ng modernong makinarya.
Ang pangunahing apela ng tapered roller bearings nakasalalay sa kanilang kakayahang suportahan ang pinagsamang radial at axial load nang sabay-sabay, habang pinapanatili ang pambihirang katumpakan ng pag-ikot. Kapag ang mga prinsipyong ito ay isinama sa isang crossed configuration, ang resulta ay isang bearing system na may kakayahang pangasiwaan ang matinding kondisyon ng pagkarga habang pinapanatili ang mahigpit na tolerance na mahalaga para sa precision rotary applications.
Ang mga industriya mula sa pagmamanupaktura ng semiconductor hanggang sa pagpupulong ng bahagi ng aerospace ay lalong umaasa sa mga bearings na ito upang matiyak ang kalidad ng produkto at pagiging maaasahan ng kagamitan. Ang katumpakan na mga detalye ng crossed tapered roller bearings ay ginagawa itong kailangang-kailangan para sa mga aplikasyon kung saan kahit na ang microscopic misalignment ay maaaring makompromiso ang kahusayan sa pagpapatakbo o kalidad ng produkto.

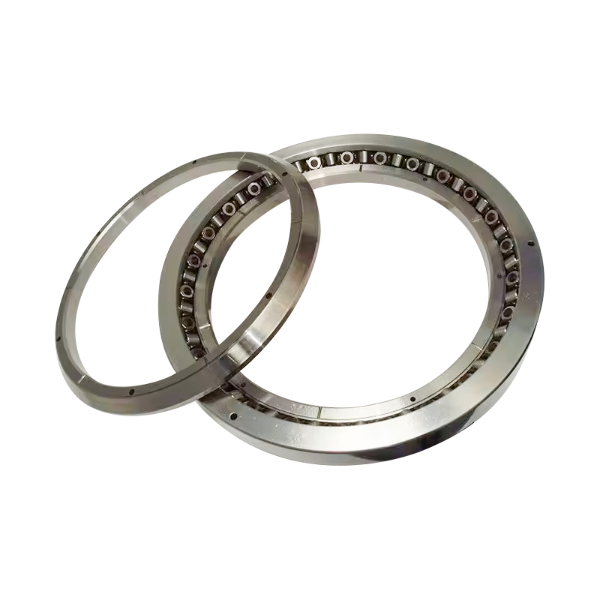

Ang crossed tapered roller bearing ay binubuo ng apat na pangunahing elemento na gumagana sa coordinated harmony: ang outer raceway, inner raceway, tapered rollers, at cage assembly. Ang bawat bahagi ay inengineered na may masusing katumpakan upang matiyak ang pinakamainam na pamamahagi ng load at minimal na alitan.
Ang panlabas na raceway ay nagtatampok ng isang tumpak na anggulong ibabaw na tumutugma sa taper angle ng mga roller, karaniwang mula 10 hanggang 25 degrees depende sa mga kinakailangan sa aplikasyon. Ang geometry na ito ay nagbibigay-daan sa tindig na tumanggap ng mga naglo-load na papalapit sa axis ng pag-ikot, na nakikilala ito mula sa tradisyonal na cylindrical roller na mga disenyo.
Ang panloob na raceway geometry ay sumasalamin sa panlabas na pagsasaayos ng lahi ngunit kadalasang isinasama sa isang pinag-isang istraktura ng pabahay. Binabawasan ng disenyong ito ang bilang ng mga hiwalay na bahagi na nangangailangan ng pagkakahanay, sa gayon ay pinapasimple ang pag-install habang pinapabuti ang pagiging maaasahan ng system.
Ang mga tapered roller mismo ay kumakatawan sa isang kritikal na pagbabago sa disenyo ng tindig. Hindi tulad ng mga cylindrical roller na namamahagi ng load nang pantay-pantay sa kanilang haba, ang mga tapered roller ay nag-concentrate ng load sa isang kinokontrol na paraan na nag-maximize ng contact stress efficiency.
Ang taper angle ng mga indibidwal na roller ay karaniwang umaabot mula 10 hanggang 25 degrees, maingat na pinipili batay sa partikular na profile sa pag-load na inaasahan sa panahon ng operasyon. Ang isang mas mababaw na anggulo ng taper ay nagbibigay ng mas mahusay na kapasidad ng radial load, habang ang mga matarik na anggulo ay nagpapahusay sa kakayahan sa paghawak ng axial load.
| Taper Anggulo | Radial Load Capacity | Axial Load Capacity | Karaniwang Aplikasyon |
|---|---|---|---|
| 10 degrees | Napakataas | Katamtaman | Vertical spindle support |
| 15 degrees | Mataas | Mataas | Balanseng suporta sa pagkarga |
| 20 degrees | Katamtaman | Napakataas | Thrust-dominant loading |
Sa isang crossed tapered configuration, maramihang mga bearing ring ay nakaayos upang ang tapered roller axes ay tumawid sa isang karaniwang punto. Ang geometric na kaayusan na ito ay naghahatid ng ilang kritikal na bentahe sa tradisyonal na stacked bearing na disenyo.
Ang XRT060-NT na tindig kumakatawan sa malawak na pinagtibay na pamantayan sa kategoryang crossed tapered bearing, na nag-aalok ng balanseng kumbinasyon ng kahusayan sa laki at kapasidad ng pagkarga. Ang pag-unawa sa mga dimensional na parameter nito ay mahalaga para sa tamang pagpili at pagsasama sa mga sistema ng katumpakan.
Ang dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
Ang static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
Ang XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
Ang pagpili ng precision grade ay direktang nakakaimpluwensya sa rotational accuracy at pinahihintulutang runout tolerance. Karaniwang pinapanatili ng P4 grade ang radial runout sa loob ng 0.005 millimeters, habang binabawasan ng P2 grade ang tolerance na ito sa humigit-kumulang 0.002 millimeters.
Sa mga kapaligiran ng machine tool na kinokontrol ayon sa numero ng computer, crossed tapered roller bearing pinapagana ng mga system ang mga yugto ng precision positioning upang makamit ang positional repeatability na mahalaga para sa de-kalidad na pagmamanupaktura. Ang CNC table application ay sumasailalim sa mga bearings sa kumplikadong multi-directional load kabilang ang vertical weight distribution, horizontal cutting forces, at rotational moments mula sa spindle imbalance.
Ang crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
Ang mga application na pang-industriya na robot ay kumakatawan sa isa sa mga pinaka-hinihingi na kaso ng paggamit ng bearing sa modernong pagmamanupaktura. Dapat suportahan ng robot slewing bearings ang pinagsamang bigat ng mga end-effector assemblies, tool changer, at workpiece habang pinapanatili ang tumpak na angular positioning accuracy sa milyun-milyong operational cycle.
Ang isang tipikal na pang-industriya na robot slewing application ay maaaring sumailalim sa isang bearing sa radial load na higit sa 50,000 Newtons na sinamahan ng axial load na umaabot sa 30,000 Newtons, na inilapat nang sabay-sabay sa multi-axis motion. Ang mga crossed tapered na disenyo ay pinangangasiwaan ang mga kumplikadong pattern ng paglo-load na ito nang mas epektibo kaysa sa mga tradisyonal na alternatibo, na nagreresulta sa pinahabang buhay ng bearing at pinahusay na positional repeatability.
Ang mga sistema ng medikal na imaging tulad ng mga computed tomography scanner at magnetic resonance imaging equipment ay gumagamit ng precision bearings sa kanilang mga mekanismo ng pag-ikot ng gantry. Ang mga application na ito ay nangangailangan ng pambihirang rotational smoothness, minimal na runout variation, at maaasahang performance sa mga pinahabang operating interval nang walang maintenance.
Ang stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
Ang mga kagamitan sa paghawak ng wafer, mga makina ng lithography, at mga instrumento ng precision metrology ay umaasa sa mga crossed tapered roller bearings para sa kanilang pambihirang kapasidad sa pagkarga ng sandali at katumpakan ng pag-ikot. Ang mga application na ito ay madalas na gumagana sa mga kinokontrol na silid sa kapaligiran kung saan ang katatagan ng temperatura ay kritikal at ang mga tradisyonal na pamamaraan ng pagpapadulas ay nagpapatunay na hindi sapat.
Ang precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
Ang distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Aspeto ng Pagganap | Crossed Tapered | Crossed Cylindrical |
|---|---|---|
| Axial Load Capacity | Mahusay | Limitado |
| Moment Load Handling | Superior | Mabuti |
| Radial Load Capacity | Mataas | Napakataas |
| Saklaw ng Temperatura ng Operating | -40 hanggang 120C | -40 hanggang 100C |
| Pagiging Kumplikado ng Pagsasaayos ng Preload | Katamtaman | Simple |
| Gastos sa bawat Yunit | Katamtaman | Ibaba |
Ang mga cylindrical roller na disenyo ay nagtutuon ng pagkarga sa buong haba ng roller, na lumilikha ng isang line contact na namamahagi ng mga puwersa nang pantay. Ang geometry na ito ay naghahatid ng maximum na radial stiffness sa bawat laki ng unit, na ginagawang perpekto ang mga cylindrical configuration para sa mga application na pinangungunahan ng puro radial loading.
Ang tapered roller configuration ay nagtatatag ng mga point contact pattern na nagtutuon ng load sa mga dulo ng roller, pagkatapos ay ipamahagi ang load na ito sa pamamagitan ng tapered geometry patungo sa bearing center. Ang pagsasaayos na ito ay nagsasakripisyo ng ilang radial load capacity upang makakuha ng higit na mataas na axial at moment load handling na katangian.
Ang mga inhinyero ay dapat pumili ng mga crossed tapered na configuration kapag ang mga aplikasyon ay nagsasangkot ng mga makabuluhang bahagi ng axial, cantilevered load, o kumplikadong multi-directional loading pattern. Ang mga crossed cylindrical na disenyo ay nagpapatunay na mas matipid kapag nangingibabaw ang radial load at nananatiling minimal ang mga bahagi ng axial.
Ang preload ay kumakatawan sa isang maingat na kinokontrol na compressive force na inilapat sa mga bahagi ng tindig bago ang pagpapatakbo ng pagkarga. Ang diskarteng ito ay nag-aalis ng panloob na clearance at nagtatatag ng isang predictable na pamamahagi ng load na nagpapataas ng higpit, nagpapababa ng ingay, at nagpapabuti ng rotational smoothness.
Sa mga crossed tapered roller bearing system, ang pagsasaayos ng preload ay direktang nakakaimpluwensya sa ilang kritikal na mga parameter ng pagganap kabilang ang radial stiffness, axial runout, thermal stability, at pagbuo ng ingay. Ang pagkamit ng pinakamainam na preload ay nangangailangan ng pagbabalanse ng mga nakikipagkumpitensyang layunin: sapat na preload upang matiyak ang katumpakan at katigasan, ngunit hindi gaanong nakompromiso ang buhay ng tindig ng labis na panloob na stress.
Ang XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
Ang sobrang preload ay nagpapabilis sa pagkasira ng tindig sa pamamagitan ng pagkapagod ng materyal na dulot ng stress. Iminumungkahi ng karanasan sa industriya na ang mga halaga ng preload na lampas sa 50 porsiyento ng dynamic na rating ng pag-load ay dapat lamang ilapat sa mga application kung saan ang pagbabawas ng ingay o pagpapahusay ng higpit ay nagbibigay-katwiran sa pagbabawas ng buhay ng bearing.
Ang bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
Ang pagsusuri sa pag-load ay dapat tumugon sa mga peak load, mean load, at cyclic loading pattern. Ang application ng machine tool ay maaaring makaranas ng tuluy-tuloy na radial loading na 20,000 Newtons na may paminsan-minsang peak forces na umaabot sa 45,000 Newtons sa panahon ng mabilis na deceleration sequence.
Ang pagpili ng precision grade ay depende sa rotational accuracy requirements na itinatag ng application. Ang mga grinding spindle, medical imaging equipment, at semiconductor manufacturing tools ay nangangailangan ng P2 grade performance, habang ang karaniwang pang-industriya na makinarya ay madalas na gumagana nang sapat sa P4 classifications.
Ang mga mas mataas na katumpakan na marka ay nag-uutos ng mga premium ng presyo ngunit naghahatid ng higit na katumpakan na maaaring patunayang mahalaga para sa pagpapanatili ng kalidad ng produkto o pagganap ng kagamitan sa mga sensitibong aplikasyon.
Ang pagpili ng diskarte sa preload ay nangangailangan ng pagbabalanse ng pagbabawas ng ingay, pagpapahusay ng paninigas, at pagsasaalang-alang sa buhay. Ang mga application na inuuna ang maayos na operasyon at katumpakan ng posisyon ay karaniwang gumagamit ng mga diskarte sa pag-preload ng tagsibol na nagpapanatili ng patuloy na puwersa sa buong buhay ng bearing.
Ang mga standard bearing na materyales ay gumaganap nang sapat para sa mga tipikal na pang-industriya na temperatura mula minus 40 hanggang 100 degrees Celsius. Ang mga application na nangangailangan ng pinahabang hanay ng temperatura o kinakaing unti-unti na kapaligiran ay maaaring mangailangan ng mga espesyal na pagpili ng materyal kabilang ang mga bahagi ng ceramic o hindi kinakalawang na asero.
Ang pangwakas na pagpili ng tindig ay nangangailangan ng pagsusuri sa cost-benefit na naghahambing ng gastos sa tindig laban sa inaasahang mga agwat ng serbisyo, mga kinakailangan sa pagpapanatili, at halaga ng pagbabawas ng panganib. Ang isang bearing na kumakatawan sa 5 porsiyento ng kabuuang halaga ng kagamitan ay maaaring bigyang-katwiran ang mga premium na pagtutukoy kung aalisin nito ang downtime na nakakaapekto sa mga pagpapatakbo ng produksyon na may mataas na halaga.
Ang matagumpay na pag-install ng bearing ay nagsisimula sa masusing paghahanda sa ibabaw. Ang mga mounting surface ay dapat linisin upang maalis ang lahat ng mga kontaminant, at ang mga bahagi ng bearing ay dapat suriin para sa mga pinsala o mga depekto sa pagpapadala bago ang pag-install.
Kapag ang mga bearings ay nakaposisyon, ang preload application ay dapat magpatuloy nang maingat gamit ang naka-calibrate na kagamitan. Ang mga spring preloading system ay dapat na ma-verify upang makapaghatid ng mga tinukoy na puwersa sa pamamagitan ng pagsubok sa pagsukat ng pagkarga bago ang operasyon.
Ang pagsasaayos ng preload na nakabatay sa shim ay nangangailangan ng maingat na pagkalkula ng kapal ng shim stack upang makamit ang mga target na halaga ng preload. Ang bawat sukat ng tindig at pagsasaayos ay may natatanging mga kinakailangan sa espasyo na dapat kalkulahin nang paisa-isa.
Ang mga bagong pag-install ng bearing ay nakikinabang mula sa isang unti-unting panahon ng pagsunog kung saan ang mga load ay unti-unting tumataas bago maabot ang ganap na antas ng pagpapatakbo. Ang diskarte na ito ay nagbibigay-daan sa mga bahagi ng tindig na tumira sa pinakamainam na mga posisyon at namamahagi ng anumang paunang pagsusuot nang pantay-pantay sa mga rolling elements.
Ang mga panahon ng pagsunog ay karaniwang umaabot ng 8 hanggang 24 na oras depende sa kalubhaan ng aplikasyon. Sa panahon ng pagsunog, dapat na subaybayan ng mga operator ang temperatura ng bearing, ingay, at mga signature ng vibration upang matukoy ang mga potensyal na isyu sa pag-install bago magsimula ang operasyon ng full-load.
Ang regular na pagsubaybay sa kondisyon ay nagpapalawak ng buhay ng serbisyo at pinipigilan ang mga sakuna na pagkabigo. Ang pagsusuri sa panginginig ng boses, pagte-trend ng temperatura, at pagsubaybay ng acoustic ay nagbibigay ng maagang babala sa pagkasira ng bearing.
Gumagamit ang crossed tapered bearings ng maramihang tapered roller sets na nakaayos sa mga crossing angle para lumikha ng pinag-isang pagpupulong ng bearing na may kakayahang tumanggap ng malalaking load mula sa anumang radial o axial na direksyon. Ang tradisyunal na angular contact bearings ay karaniwang gumagamit ng mga ball rolling elements at maaari lamang tumanggap ng mga load sa loob ng limitadong angular range. Ang mga crossed tapered na disenyo ay namamahagi ng mga load nang mas pantay at nagbibigay ng superior moment load capacity na may mas compact form factor.
Ang hindi sapat na preload ay nagbibigay-daan sa internal bearing clearance na nagbibigay-daan sa mga rolling elements na lumipat ng posisyon sa panahon ng mga pagbabago sa pag-load, na lumilikha ng mga natatanging pattern ng pag-click o pagbuo ng ingay. Inaalis ng pinakamainam na preload ang clearance na ito habang pinapanatili ang kinokontrol na rolling element contact, na nagreresulta sa maayos at tahimik na operasyon. Gayunpaman, ang sobrang preload ay nagdudulot ng friction-induced na init at nagpapabilis sa pagkasira ng bearing, sa kalaunan ay nagdudulot ng pagtaas ng ingay habang nagkakaroon ng pagkahapo sa materyal.
Ang buhay ng serbisyo ng pagtitiis ay lubos na nakasalalay sa mga pag-load ng aplikasyon, preload magnitude, temperatura ng pagpapatakbo, at kalidad ng pagpapadulas. Sa ilalim ng katamtamang kondisyon sa paglo-load na may naaangkop na pagpapanatili, ang mga cross tapered bearings ay karaniwang nakakamit ng 50,000 hanggang 200,000 na oras ng pagpapatakbo. Maaaring bawasan ng mga high-stress na application ang agwat na ito sa 10,000 hanggang 50,000 na oras, habang ang maingat na pinamamahalaang mga application na may magaan na paglo-load ay maaaring pahabain ang buhay ng serbisyo nang higit sa 300,000 na oras.
Nangangailangan ang mga application ng vertical na oryentasyon ng mga binagong diskarte sa preload dahil patuloy na inilalapat ng gravity ang load sa pamamagitan ng mga bahagi ng bearing. Nagiging hindi praktikal ang weight preloading, at ang mga designer ay karaniwang gumagamit ng spring preloading system na nagpapanatili ng pare-parehong puwersa anuman ang mga epekto ng gravitational. Ang thermal expansion ay dapat ding makatanggap ng maingat na pagsasaalang-alang sa mga vertical na aplikasyon upang maiwasan ang bearing over-preloading sa panahon ng mga pagbabago sa temperatura.
Ang hindi sapat na preload ay nagreresulta sa labis na internal clearance, na humahantong sa pagbuo ng ingay, pagtaas ng runout, at pagbawas ng paninigas. Ang sobrang preload ay nagpapabilis ng pagkapagod ng rolling element at maaaring magdulot ng raceway spalling sa loob lamang ng mga oras ng operasyon. Ang mga pamamaraan sa pag-install ay dapat palaging sumunod sa mga detalye ng tagagawa, at ang mga pagsukat sa pag-verify ay dapat kumpirmahin ang preload magnitude bago ang operasyon ng kagamitan.
Ang standard crossed tapered bearings ay maaasahang gumagana mula minus 40 hanggang 120 degrees Celsius depende sa mga katangian ng pampadulas. Ang mga pinahabang aplikasyon ng temperatura ay nangangailangan ng mga espesyal na materyales at pampadulas. Maaaring gumamit ang mga high-temperature bearings ng ceramic rolling elements na ipinares sa mga sintetikong lubricant na na-rate para sa 150 hanggang 200 degree na operasyon. Ang mga application na may mababang temperatura ay nangangailangan ng mga espesyal na greases na nagpapanatili ng flowability sa matinding malamig na mga kondisyon.
Gumagamit ang pagsubaybay sa kondisyon ng bearing ng maraming pantulong na pamamaraan kabilang ang pagsusuri ng vibration upang matukoy ang mga depekto sa ibabaw ng rolling element, pagsubaybay sa temperatura upang matukoy ang mga pagtaas ng friction, acoustic emission sensing upang matukoy ang nagsisimulang pag-crack, at pagsusuri ng langis sa mga lubricated system upang matukoy ang pagbuo ng wear particle. Ang pagtatatag ng mga pirma sa baseline sa panahon ng normal na operasyon ay nagbibigay-daan sa pag-detect ng mga banayad na pattern ng pagkasira bago maging nalalapit ang pagkabigo sa bearing.
Ang mga kontaminadong particle na pumapasok sa mga bearing assemblies ay kumikilos bilang mga abrasive na ahente na nagpapabilis sa pagkasira ng ibabaw ng raceway at kapansin-pansing binabawasan ang buhay ng serbisyo ng bearing. Ipinapakita ng pagsubok sa laboratoryo na ang kontaminasyon ng butil ay maaaring mabawasan ang buhay ng bearing ng 50 porsiyento o higit pa. Ang wastong sealing, malinis na mga kapaligiran sa pag-install, at regular na pagpapanatili upang maiwasan ang pagpasok ng alikabok, kahalumigmigan, o iba pang mga contaminant ay mahalaga sa pagpapanatili ng pagganap ng bearing.
Ang pagpili ng paraan ng pagpapadulas ay depende sa bilis ng pagpapatakbo, temperatura, at mga hadlang sa kapaligiran. Ang pagpapadulas ng grasa ay nagbibigay ng pagiging simple at nangangailangan ng kaunting pagpapanatili, na angkop para sa katamtamang bilis ng mga aplikasyon. Ang pagpapadulas ng langis ay nagbibigay-daan sa mahusay na pag-aalis ng init para sa mabilis na mga operasyon at pinapadali ang kontrol ng kontaminasyon sa pamamagitan ng mga sistema ng pagsasala. Ang ilang mga aplikasyon ay gumagamit ng oil-air lubrication na pinagsasama ang kahusayan sa paghahatid ng langis na may kaunting paggamit ng likido.
Kapag ang mga bahagi ng tindig ay nakakaranas ng spalling, pag-crack, o makabuluhang pagkasira, ang pag-aayos ay nagpapatunay na hindi praktikal o matipid. Ang mga rolling element bearings ay idinisenyo bilang mga sealed system, at ang pagpapalit ng panloob na bahagi ay napakamahal. Kasama sa karaniwang kasanayan sa industriya ang kumpletong pagpapalit ng bearing sa pagtukoy ng pagkabigo. Ang preventive maintenance at pagsubaybay sa kundisyon ay kumakatawan sa mga pinaka-cost-effective na diskarte sa pamamahala ng pagiging maaasahan ng bearing at pag-iwas sa hindi inaasahang downtime ng kagamitan.
