Paano Pumili ng Tamang Angular Contact Ball Bearing para sa High-Speed ​​Applications?

Ang pagpili ng pinakamainam na bahagi ng rolling para sa high-speed rotating machinery ay nangangailangan ng malalim na pag-unawa sa mga kondisyon ng operating, panloob na geometry, at thermal management. Kabilang sa mga makinang may katumpakan, angular contact ball bearings ay ang ginustong pagpipilian dahil sa kanilang kakayahang pangasiwaan ang pinagsamang radial at axial load habang pinapanatili ang mataas na bilis ng pag-ikot.

Pag-unawa sa Mga Demand ng Mataas-Speed Operation

Ang mga high-speed na application—gaya ng mga machine tool spindle, turbocharger, high-frequency na motor, at aerospace auxiliary power unit—ay naglalagay ng mga natatanging pangangailangan sa pagganap ng bearing. Kabilang sa mga pangunahing hamon ang pagtaas ng puwersa ng sentripugal, pagpapalawak ng thermal, pagkasira ng lubricant film, at kawalang-tatag ng hawla. Ang isang bearing na mahusay na gumaganap sa katamtamang bilis ay maaaring mabigo nang maaga sa ilalim ng mataas na mga bilis ng pag-ikot dahil sa labis na pagbuo ng init o hindi sapat na panloob na clearance.

Para matugunan ang mga hamong ito, dapat suriin ng mga inhinyero ang ilang parameter: anggulo ng contact, precision grade, materyal sa hawla, paraan ng pagpapadulas, at preload. Tinitiyak ng tamang kumbinasyon ang mababang pagtaas ng temperatura, mataas na higpit, at pinahabang buhay ng serbisyo.

Bakit Angular Contact Ball Bearings Excel sa Mataas na Bilis

Hindi tulad ng deep groove ball bearings, angular contact ball bearings ay dinisenyo na may partikular na contact angle sa pagitan ng mga bola at raceway. Ang anggulong ito ay nagpapahintulot sa kanila na suportahan ang mga makabuluhang axial load habang pinapagana ang mataas na bilis ng pag-ikot. Kung mas maliit ang diameter ng bola na may kaugnayan sa pitch circle, at mas magaan ang hawla, mas mababa ang centrifugal force sa mataas na bilis.

Para sa karamihan ng mga high-speed na pang-industriya na aplikasyon, ang mga bearings na may 15° o 25° anggulo ng contact ay mas gusto kaysa sa mga may 40°. Ang pinababang anggulo ng contact ay nagpapababa sa nabuong init at nagbibigay-daan sa mas mataas na bilis ng paglilimita. Kapag sinusuri ang isang 7308 bearing datasheet, ang anggulo ng contact ay ipinapahiwatig ng mga suffix gaya ng “AC” (25°) o “B” (40°). Para sa mga ultra-high-speed spindle, maaaring tukuyin ang isang 15° na bersyon, kahit na hindi gaanong karaniwan sa 7308 na laki.

Ang 7308 Bearing Series bilang isang Pag-aaral ng Kaso

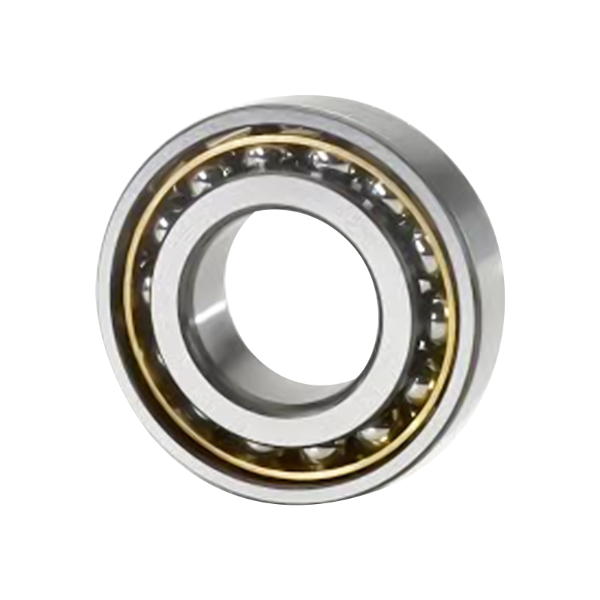

Ang 7308 bearing ay isang medium-sized na angular contact ball bearing na may 40 mm bore, 90 mm outside diameter, at 23 mm na lapad. Ito ay malawakang ginagamit sa pangkalahatang layunin na mga spindle, pump, compressor, at gearbox. Ang katanyagan nito ay nagmumula sa balanse sa pagitan ng load capacity at speed capability. Gayunpaman, sa loob ng pamilyang 7308, maraming variation ang umiiral na makabuluhang nakakaapekto sa high-speed na pagganap.

Mga Pangunahing Pagkakaiba-iba sa Pamilya 7308

Kapag naghahanap ng mga high-speed na application, ang disenyo at materyal ng hawla ay kritikal. Ang mga polyamide (nylon) cage ay magaan at nag-aalok ng mahusay na high-speed na katangian. Ang 7308 BEP na tindig ay kumakatawan sa isang karaniwang variant na may polyamide cage at isang 40° contact angle. Habang ang 40° angle ay nagbibigay ng mas mataas na axial rigidity, ito ay bumubuo ng mas maraming init kaysa sa isang 25° na katapat. Para sa mga tunay na high-speed application, mas gusto ng ilang engineer ang AC type na may brass o SILIP cage.

Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing variant na may kaugnayan sa high-speed na pagpili.

Para sa mga application kung saan ang paglilimita sa bilis ay ang pangunahing hadlang, ang isang 7308 bearing na may 25° contact angle at isang magaan na hawla ay maaaring mas mataas kaysa sa mas karaniwang 40° na mga uri, kahit na ang axial load capacity ay medyo nabawasan.

Pagpili Batay sa Internal Clearance at Preload

Ang high-speed na operasyon ay nangangailangan ng maingat na kontrol sa panloob na clearance. Sa mataas na bilis, itinutulak ng puwersa ng sentripugal ang mga bola palabas, at ang panloob na singsing ay lumalawak habang ang panlabas na singsing ay maaaring manatiling mas malamig. Maaari itong magdulot ng pagbawas sa internal radial clearance at maaaring humantong sa interference o labis na preload. Samakatuwid, ang isang tindig na inilaan para sa mataas na bilis ay dapat magsimula sa isang mas malaki kaysa sa normal na panloob na clearance, karaniwang klase C3 o kahit C4.

Para sa angular contact ball bearings na ginagamit sa mga pares o set, ang preload ay isang mapagpasyang kadahilanan. Ang magaan na preload ay halos palaging tinutukoy para sa mga high-speed spindle, habang ang mabigat na preload ay nakalaan para sa mga application na mababa ang bilis at mataas ang higpit. Nagbibigay ang mga tagagawa ng mga preload na klase (hal., magaan, katamtaman, mabigat) na direktang nakakaimpluwensya sa maximum na makakamit na bilis ng pag-ikot.

Kapag sinusuri ang isang 7308 bearing para sa isang 10,000 rpm spindle, ang light preload na may C3 clearance ay isang karaniwang panimulang punto. Sa kabaligtaran, ang isang 7308 BEP bearing na iniutos na may medium preload ay maaaring mag-overheat nang higit sa 8,000 rpm maliban kung ang mga espesyal na hakbang sa paglamig ay inilapat.

Mga Materyales sa Cage at ang Papel Nito sa Bilis

Ang hawla ay naghihiwalay at gumagabay sa mga gumulong elemento. Sa mataas na bilis, nagiging nangingibabaw ang hawla at friction. Ang mga magaan na materyales ay nagpapababa ng sentripugal na karga sa mga braso ng hawla. Nasa ibaba ang isang paghahambing ng mga karaniwang materyales sa hawla para sa angular contact ball bearings.

Para sa karamihan ng mga high-speed na application na mas mababa sa 120°C operating temperature, ang polyamide cage ay nag-aalok ng pinakamahusay na speed-to-cost ratio. Ipinapaliwanag nito ang katanyagan ng 7308 BEP bearing sa pangkalahatang layunin na high-speed rotating equipment.

Lubrication Strategy para sa High-Speed Angular Contact Ball Bearings

Ang pagpapadulas ay masasabing ang pinakamahalagang salik na nakakaimpluwensya sa high-speed bearing life. Dalawang pangunahing paraan ang ginagamit: oil-air lubrication (oil mist o oil jet) at grease lubrication. Ang bawat isa ay may iba't ibang mga limitasyon ng bilis.

• Pagpapadulas ng grasa ay mas simple at mas malinis, ngunit ang lagkit ng base ng langis at uri ng pampalapot ay naglilimita sa bilis. Kinakailangan ang mga high-speed greases na may synthetic oils (PAO o ester) at low-viscosity base oil. Para sa isang 7308 bearing, ang grease lubrication ay karaniwang sumusuporta sa mga bilis ng hanggang 60–70% ng oil-lubricated na limitasyon.
• Langis-hangin na pagpapadulas nagbibigay ng pinakamataas na bilis. Ang isang tiyak na dami ng langis ay itinuturok sa isang stream ng hangin, pinapalamig ang tindig habang nagpapadulas. Ang pamamaraang ito ay ipinag-uutos para sa mga ultra-high-speed spindle na lampas sa 20,000 rpm sa 40 mm bore class.

Kapag pumipili ng 7308 bearing para sa tuluy-tuloy na high-speed application, kumpirmahin ang speed parameter ng lubricant (n*dm value). Ang halaga ng dm (diameter ng pitch sa mm × bilis ng pag-ikot sa rpm) para sa isang 7308 bearing ay humigit-kumulang 65 mm × rpm. Para sa mga halaga ng dm na higit sa 500,000, ang grasa ay nagiging marginal, at inirerekomenda ang oil-air.

Mga Klase sa Katumpakan: Kailan Sila Kailangan?

Ang mga high-speed na application ay nangangailangan ng mahusay na katumpakan sa pagtakbo upang maiwasan ang vibration at imbalance. Ang mga klase ng katumpakan ay sumusunod sa mga pamantayan tulad ng ISO P6, P5, at P4 (o ABEC 3, 5, 7). Ang karaniwang 7308 bearing ay karaniwang P0 (normal), na angkop para sa pangkalahatang bilis ng industriya hanggang sa katamtamang rpm. Para sa mga high-speed spindle, madalas na tinukoy ang P5 o kahit P4.

Ang talahanayan sa ibaba ay tumutugma sa precision class na may tipikal na high-speed na mga application.

Para sa karamihan ng mga user na isinasaalang-alang ang isang 7308 BEP bearing sa isang high-speed na kapaligiran, ang P5 ay ang inirerekomendang pinakamababang marka ng katumpakan upang maiwasan ang pagsusuot ng vibration-induced.

Mga Karaniwang Pagkakamali sa Pagpili na Dapat Iwasan

Kahit na ang mga nakaranasang inhinyero ay minsan ay mali ang pagpili para sa mataas na bilis. Ang pinaka-madalas na mga error ay kinabibilangan ng:

• Pagpili ng 40° contact angle kung kailan sapat na ang 25°. Habang ang 40° ay nag-aalok ng mas mataas na axial stiffness, ito ay bumubuo ng mas maraming init. Para sa mga application na pinangungunahan ng bilis, ang isang 25° angular contact ball bearing ay kadalasang nakahihigit.
• Hindi pinapansin ang speed limit ng lubricant. Ang isang mataas na kalidad na tindig na may hindi angkop na grasa ay mabilis na mabibigo. Palaging suriin ang rating ng speed factor (n*dm) ng grease.
• Over-preloading. Ang sobrang preload ay nagpapataas ng alitan at init. Sa mataas na bilis, halos palaging tama ang light preload.
• Pagpili ng isang saradong (sealed) na tindig para sa mataas na bilis. Ang mga seal ay nagdaragdag ng alitan at init. Para sa mga bilis na higit sa humigit-kumulang 8,000 rpm sa isang 7308 bearing, kailangan ang mga bukas na disenyo na may oil lubrication.
• Paggamit ng mga kulungan ng bakal na walang sapat na daloy ng langis. Ang mga steel cage ay nangangailangan ng mas maraming pampadulas upang pamahalaan ang sliding friction; Ang mga polyamide o PEEK cage ay likas na mas may kakayahan sa bilis.

Mga Praktikal na Hakbang para sa Pagtutukoy

Kapag tinukoy ang isang angular contact ball bearing para sa isang high-speed rotating assembly, sundin ang sequence na ito:

Tukuyin ang kinakailangang bilis sa rpm at ang laki ng bore. Para sa isang 7308 bearing, kumpirmahin na ang diameter ng baras ay 40 mm.

Kalkulahin ang halaga ng n*dm. Kung ito ay lumampas sa 400,000, magplano para sa oil lubrication.

Piliin ang anggulo ng contact. Gumamit ng 25° para sa priority ng bilis, 40° para sa priority ng axial load.

Piliin ang materyal ng hawla. Polyamide para sa pangkalahatang mataas na bilis, SILIP para sa matinding kundisyon.

Tukuyin ang panloob na clearance - C3 minimum.

Pumili ng preload: light para sa high speed, medium para sa moderate speed na may magandang stiffness.

Magpasya sa klase ng katumpakan: P5 para sa karamihan ng mga high-speed spindle, P4 para sa ultra-precision.

Kumpirmahin ang paraan ng pagpapadulas at uri ng pampadulas gamit ang data ng gumawa.

Para sa isang 7308 BEP bearing na inilapat sa isang general-purpose spindle hanggang sa 9,000 rpm, ang grease lubrication na may synthetic na high-speed grease, light preload, at P5 precision ay bubuo ng balanseng detalye.

Mga Madalas Itanong (FAQ)

Q1: Maaari bang gumamit ng standard na 7308 bearing sa mataas na bilis?
Ang isang standard na 7308 bearing na may steel cage, normal na clearance, at grease lubrication ay limitado sa katamtamang bilis (karaniwang mas mababa sa 5,000 rpm). Para sa high-speed na paggamit, isang bersyon na may polyamide cage, C3 clearance, at naaangkop na lubricant ay kinakailangan.

Q2: Ano ang pagkakaiba ng 7308 bearing at 7308 BEP bearing?
Ang 7308 bearing ay karaniwang tumutukoy sa base na disenyo na may hindi natukoy na hawla at clearance. Ang 7308 BEP bearing ay partikular na nagpapahiwatig ng 40° contact angle na may glass fiber reinforced polyamide cage, na nag-aalok ng mas mababang centrifugal mass at mas mataas na bilis ng kakayahan kaysa sa mga bersyon ng steel-cage.

Q3: Aling lubricant ang pinakamainam para sa high-speed angular contact ball bearings?
Para sa bilis na mas mababa sa n*dm 500,000, angkop ang isang synthetic na grasa na may mababang lagkit na base oil (hal., PAO 32 o 46). Sa itaas ng threshold na ito, kailangan ang oil-air lubrication na may napakagaan na langis (ISO VG 10–22).

Q4: Paano ko malalaman kung kailangan ko ng P5 precision para sa aking 7308 bearing?
Kung ang iyong application ay tumatakbo nang higit sa 8,000 rpm at nangangailangan ng mababang vibration (hal., CNC spindle, grinding spindle), tukuyin ang P5. Para sa mga bomba o fan sa parehong bilis, ang P0 o P6 ay maaaring katanggap-tanggap.

Q5: Maaari ko bang palitan ang 7308 AC bearing ng 7308 BEP bearing?
Kung magkatugma lamang ang direksyon at magnitude ng axial load. Ang uri ng AC ay may 25° contact angle, habang ang BEP ay may 40°. Ang pagpapalit ay nangangailangan ng pagsuri kung ang sistema ay maaaring tiisin ang mas mataas na henerasyon ng init ng 40° na disenyo at kung ang pagbabago ng axial stiffness ay katanggap-tanggap.

Konklusyon

Ang pagpili ng tamang angular contact ball bearing para sa mga high-speed na application ay nangangailangan ng pagbabalanse ng contact angle, cage material, internal clearance, preload, lubrication, at precision grade. Ang 7308 bearing family ay nag-aalok ng versatile platform, na ang 7308 BEP bearing ay nagbibigay ng isang malakas na solusyon para sa moderate-speed, general-purpose spindles. Para sa totoong high-speed na operasyon, unahin ang 25° contact angle, lightweight polyamide o PEEK cages, light preload, at oil lubrication kung saan ang n*dm ay lumampas sa 500,000. Sa pamamagitan ng pagsunod sa nakabalangkas na diskarte na nakabalangkas sa itaas, makakamit ng mga inhinyero ang mahabang buhay ng serbisyo at matatag na pagganap kahit na sa ilalim ng hinihingi na mga bilis ng pag-ikot.
