Paano Mag-install ng 2206 AV Nilos Ring (Step-by-Step na Gabay)

Upang mai-install nang tama ang 2206 AV Nilos Ring, iposisyon ito upang ang matambok (bukas) na gilid ay tumuturo patungo sa bearing raceway. Ang singsing ay dapat na pumulupot sa upuan laban sa panlabas na singsing na tindig. Ang 2206 AV Nilos Ring ay may design clearance c = 0.3 mm na dapat manatiling walang distortion. Gumamit ng flat drift o isang press na may pantay na puwersa sa paligid ng circumference - hindi kailanman direktang martilyo ang selyo.

Ano ang pinagkaiba ng 2206 AV Nilos Ring

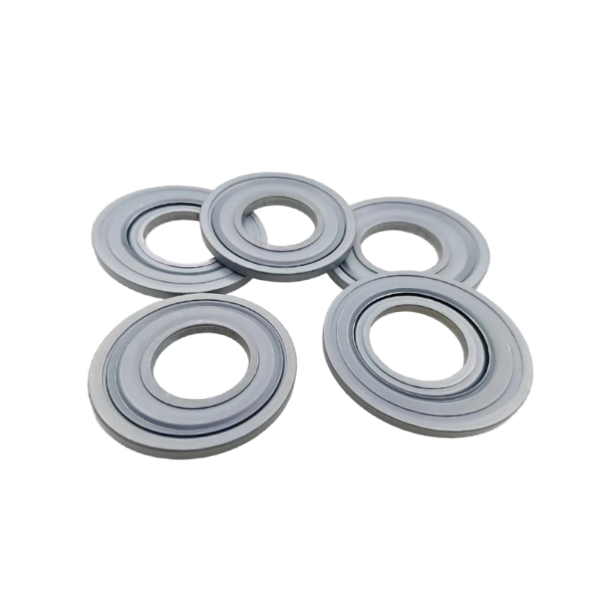

Ang 2206 AV Nilos Ring ay isang precision metal labyrinth seal, hindi isang rubber lip seal. Binubuo ito ng isang nabuong bakal na singsing na may tiyak na geometry. Ayon sa mga karaniwang sukat, ang singsing na ito ng Nilos ay may panloob na diameter (d) na 30 mm, panlabas na diameter (D) na 56.2 mm, lapad (a) na 44 mm, at taas ng labi (i) na 2.5 mm. Ang kapal ng bakal (c) ay 0.3 mm. Ang matibay na disenyo na ito ay lumilikha ng isang non-contact na labyrinth na nagpapanatili ng grasa habang nagbibigay-daan sa libreng pag-ikot, hindi tulad ng mga rubber seal na lumilikha ng friction at pagkasira.

Hakbang-hakbang na pag-install ng 2206 AV Nilos Ring

1. Siyasatin ang bearing at housing bore

Bago i-install ang 2206 AV Nilos Ring, i-verify na malinis, tuyo, at walang burr ang bearing outer ring at housing shoulder. Ang anumang particle na mas malaki sa 0.05 mm ay maaaring iangat ang singsing ng Nilos, na sinisira ang tumpak na 0.3 mm clearance.

2. Tukuyin ang tamang oryentasyon

Hawakan ang 2206 AV Nilos Ring na may bukas na gilid (ang gilid na may nakikitang uka o recess) na nakaharap sa bearing inner ring. Ang flatter, closed side ay dapat nakaharap sa labas. Ang pag-install ng Nilos ring na ito nang paatras ay mabibitag ang mga debris laban sa bearing, na magdudulot ng mabilis na pagkasira.

3. Maglagay ng pantay na seating pressure

Gumamit ng arbor press o hydraulic press na may flat sleeve na kumakabit lamang sa panlabas na gilid ng 2206 AV Nilos Ring. Ang inirerekumendang seating force ay 1.5 – 3.0 kN. Kung hindi available ang isang press, gumamit ng soft-faced mallet at isang tubular drift na tumutugma sa panlabas na diameter (56.2 mm). Mag-tap ng star pattern – 6 hanggang 8 light tap – para maiwasan ang pagkiling.

4. I-verify ang huling clearance at alignment

Pagkatapos maupo ang 2206 AV Nilos Ring, ang radial gap sa pagitan ng ring at ng bearing inner ring ay dapat na 0.2 – 0.4 mm. Gumamit ng feeler gauge sa apat na punto (0°, 90°, 180°, 270°). Ang isang pagkakaiba-iba na mas malaki sa 0.1 mm ay nagpapahiwatig ng maling pagkakahanay. Ang axial clearance (c) ay dapat manatili sa idinisenyong 0.3 mm – anumang pagbabawas ay nangangahulugan na ang Nilos ring ay deformed.

Mga kritikal na sukat para sa 2206 AV Nilos Ring

Ang tumpak na pag-install ng singsing na ito ng Nilos ay nakasalalay sa pagtutugma ng selyo sa mga sukat ng tindig. Nasa ibaba ang mga pangunahing pagpapaubaya:

• Inner diameter (d) : 30.0 mm ±0.1 mm
• Panlabas na diameter (D) : 56.2 mm 0.1 / -0.0 mm
• Lapad (a) : 44.0 mm ±0.2 mm
• Taas ng labi (i) : 2.5 mm ±0.05 mm
• Kapal ng metal (c) : 0.3 mm ±0.02 mm

Ang mga paglihis na lampas sa mga tolerance na ito ay maaaring i-lock ang bearing (kung ang singsing ng Nilos ay masyadong masikip) o hahayaan ang pagpasok ng kontaminasyon (kung masyadong maluwag). Palaging sukatin bago i-install.

Mga karaniwang pagkakamali kapag nag-i-install ng singsing ng Nilos

• Baliktad na oryentasyon : Ang 2206 AV Nilos Ring hindi makapaglinis ng mga labi kapag naka-install pabalik. Ang grasa ay tumatakas sa loob 50–100 oras sa halip na tumagal ng libu-libong oras.
• Overightening o direktang pagmamartilyo : Binabago ng pagbaluktot ang c = 0.3 mm clearance sa malapit sa zero. Ang Nilos ring ay kumakas sa panloob na singsing, na nagiging sanhi ng init at ingay sa loob ng ilang minuto ng operasyon.
• Sira-sira na upuan : Ang isang gilid ng singsing ng Nilos ay mas malalim kaysa sa isa. Lumilikha ito ng variable na gap (0.1 mm hanggang 0.5 mm), na nagpapahintulot sa mga particle na mas malaki kaysa 150 µm para pumasok sa bearing.
• Paggamit ng isang maliit na laki ng drift : Isang drift na mas maliit kaysa 56.2 mm tumutuon ng puwersa sa labi ng singsing ng Nilos, na permanenteng nagpapa-deform sa maselang labyrinth profile.

Iwasan ang mga error na ito sa pamamagitan ng paggamit ng wastong laki ng press tool (contact diameter = 56.2 mm ) at i-double-check ang oryentasyon bago iupo ang 2206 AV Nilos Ring .

Paano kumpirmahin ang isang matagumpay na pag-install ng singsing ng Nilos

Matapos pindutin ang 2206 AV Nilos Ring sa pabahay, magsagawa ng dalawang mabilis na pagsusuri sa pag-verify:

• Pagsusulit sa pag-ikot : Iikot ang bearing inner ring sa pamamagitan ng kamay. Dapat itong umikot maayos na walang tunog ng pag-scrape . Ang anumang pagtutol ay nangangahulugan na ang singsing ng Nilos ay humahawak sa umiikot na bahagi.
• Flush seating check : Ang outer edge of the 2206 AV Nilos Ring dapat ay flush o recessed hanggang sa 0.1 mm sa ibaba ng mukha ng pabahay. Ang protrusion na mas malaki sa 0.2 mm ay nagpapahiwatig ng hindi kumpletong pag-upo.

Kung matugunan ang parehong kundisyon, ang Nilos ring na ito ay nagbibigay ng nilalayong labyrinth effect - nananatili ang grasa at humaharang sa magaspang na alikabok (ang mga particle na <30 µm ay karaniwang hindi nakakapinsala).

Mga tool na kinakailangan para sa pag-install ng 2206 AV Nilos Ring

• Arbor press o hydraulic press (inirerekomendang puwersa: 1.5 – 3.0 kN )
• Flat, tubular drift na may inner diameter >30 mm at outer diameter 56.2 mm
• Set ng feeler gauge (0.05 mm hanggang 1.0 mm)
• Malinis, walang lint na tela at isopropyl alcohol
• Digital caliper (upang i-verify d=30 mm at D=56.2 mm bago i-install)

Ang paggamit ng wastong mga tool ay pumipigil sa pagbaluktot at tinitiyak ang 0.3 mm Ang clearance ng disenyo ng singsing ng Nilos ay pinananatili.

Mga madalas itanong tungkol sa 2206 AV Nilos Ring

Maaari bang magamit muli ang 2206 AV Nilos Ring pagkatapos tanggalin?

Hindi. Ang 2206 AV Nilos Ring ay isang precision-formed metal component na bahagyang nade-deform habang pinipindot. Ang pag-alis ay halos palaging nagbabago sa c=0.3 mm na kapal o lumilikha ng mga flat spot sa labyrinth profile. Palaging gumamit ng bagong singsing na Nilos para sa maaasahang sealing.

Anong housing bore ang kailangan para sa Nilos ring na ito?

Ang 2206 AV Nilos Ring ay nangangailangan ng housing bore na 56.2 mm H7 tolerance (karaniwang 56.2 0.03 / -0.0 mm). Hindi mase-secure ng bore na mas malaki sa 56.25 mm ang Nilos ring – maaari itong umikot o mahulog. Kung ang bore ay pagod, gumamit ng isang retaining compound na tinukoy para sa mga metal seal o palitan ang housing.

Dapat bang lagyan ng lubricant ang Nilos ring bago i-install?

Bahagyang langisan ang housing bore at ang panlabas na gilid ng 2206 AV Nilos Ring na may manipis na grasa (hal., NLGI 2). Huwag hayaang makapasok ang grasa sa labyrinth groove ng Nilos ring – maaari itong makaakit ng nakasasakit na alikabok. Ang panloob na clearance c = 0.3 mm ay dapat manatiling tuyo upang gumana bilang isang tunay na labirint.

Paano maihahambing ang isang singsing na Nilos sa isang singsing na pang-seal ng goma?

Hindi tulad ng mga rubber seal na lumilikha ng friction (0.1–0.3 Nm drag torque), ang 2206 AV Nilos Ring ay isang non-contact metal seal - nagdaragdag ito ng near-zero friction. Ang mga rubber seal ay nabigo sa itaas ng 100°C habang ang Nilos ring na ito ay lumalaban sa 200°C . Gayunpaman, ang isang singsing na Nilos ay hindi makakapag-seal laban sa mga likido o napaka-pinong alikabok (<10 µm) nang kasing-epektibo ng contact lip seal. Pumili batay sa iyong mga kondisyon sa pagpapatakbo.

Mga inaasahan sa pagganap pagkatapos ng tamang pag-install ng singsing ng Nilos

Kapag ang 2206 AV Nilos Ring ay naka-install nang maayos (bukas na bahagi patungo sa tindig, uniporme 0.3 mm clearance, walang pagbaluktot), ang tindig ay makakamit:

• Pagpapanatili ng grasa: >95% ng orihinal na grasa pagkatapos ng 2000 oras sa katamtamang bilis (3000 rpm).
• Pagbubukod ng contaminant: Mga particle na mas malaki kaysa sa 0.1 mm ay epektibong naharang.
• Pagtaas ng temperatura: Mas mababa sa 10°C sa itaas ng ambient dahil sa non-contact na labyrinth na disenyo ng Nilos ring.

Ang mga paglihis mula sa pamamaraan ng pag-install ay nagdudulot ng napaaga na pagkabigo sa tindig sa loob ng 50–200 oras. Palaging ituring ang 2206 AV Nilos Ring bilang isang precision component – ​​hawakan ito nang mabuti, i-install ito ng tama, at poprotektahan nito ang iyong bearing sa loob ng libu-libong oras.
