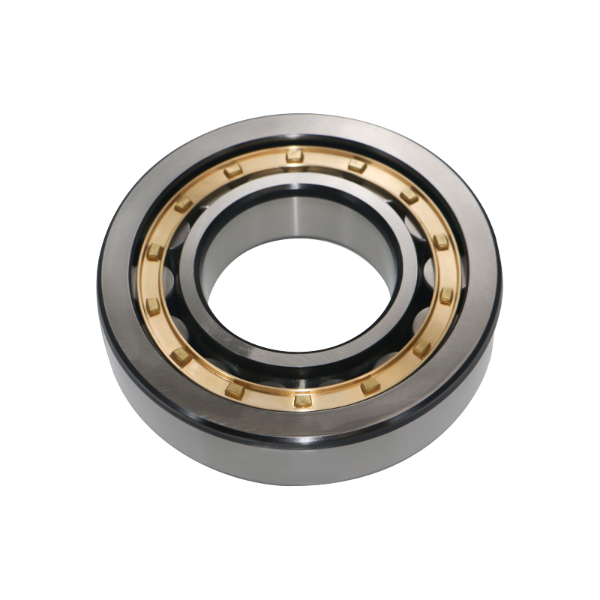

Bakit ang NU 309 Cylindrical Roller Bearing Excels sa Motor at Gearbox Designs?

Pangunahing Takeaway: Ang NU 309 Bearing Excels bilang Floating Bearing

Para sa mga disenyo ng motor at gearbox kung saan ang thermal expansion ng shaft ay isang kritikal na alalahanin, ang NU 309 tindig nagbibigay ng pinaka maaasahang solusyon. Ang kakaibang disenyo nito—isang panloob na singsing na walang mga flanges—ay nagbibigay-daan sa baras na lumawak o malayang kurutin sa magkabilang direksyon ng axial nang hindi nagdudulot ng mga nakapipinsalang internal load. Dahil sa kakayahang ito, ang NU 309 cylindrical roller na nagdadala ng mas gustong pagpipilian para sa lumulutang/di-nakakahanap na posisyon sa high-speed, high-power drive system, na direktang pumipigil sa premature bearing failure dahil sa axial thermal stress.

Pinipili ng mga inhinyero ang NU 309 bearing hindi lamang para sa mataas na radial load capacity nito, ngunit para sa partikular, kailangang-kailangan na pag-andar na ito. Nilulutas nito ang isang pangunahing problema sa mekanikal, tinitiyak ang katatagan ng pagpapatakbo at mahabang buhay ng serbisyo sa mga aplikasyon mula sa mga industrial na gearbox hanggang sa malalaking de-koryenteng motor.

Design Anatomy: Bakit Walang Flanges sa Inner Ring?

Ang pagtukoy sa katangian ng isang NU-style na tindig ay ang panloob na singsing na ganap na walang integral flanges. Ang parehong mga flanges ay matatagpuan sa panlabas na singsing, na gumagabay sa roller at cage assembly. Ang sinasadyang disenyo na ito ay naghahatid ng dalawang kritikal na bentahe sa engineering:

1. Hindi Pinaghihigpitang Axial Movement
Ang baras, kasama ang panloob na singsing, ay maaaring mag-slide ng axially sa loob ng tindig. Pinapaunlakan nito ang thermal expansion o contraction ng shaft—isang karaniwang pangyayari sa mga motor at gearbox sa panahon ng start-up at shut-down cycle—nang hindi nagdudulot ng mga nakakapinsalang puwersa ng axial na kung hindi man ay mag-overload sa bearing.

2. Purong Radial Load Support
Bilang purong floating bearing, ang NU 309 cylindrical roller bearing ay idinisenyo upang suportahan lamang ang mabibigat na radial load. Ito ay sadyang hindi inilaan para sa anumang axial load. Ang malinaw na kahulugan ng load-path na ito ay nagpapahintulot sa mga inhinyero na magtalaga ng axial load management sa isang dedikadong locating bearing (hal., isang deep groove ball bearing o isang NUP-design bearing) sa kabilang dulo ng shaft, na nag-o-optimize sa kabuuang disenyo ng system.

Sa mga praktikal na termino, nangangahulugan ito kapag tinukoy mo ang isang NU 309 bearing, pumipili ka ng isang bahagi na may isang solong, mahusay na tinukoy na layunin: upang mahawakan ang mga puwersa ng radial habang tinatanggap ang linear shaft growth.

Mga Sukatan sa Pagganap: Mga Rating ng Pag-load at Mga Kakayahang Bilis

Ang NU 309 na mga dimensyon ng bearing ay na-standardize sa 45mm bore (d) x 100mm outside diameter (D) x 25mm width (B). Sa loob ng compact envelope na ito, ang bearing ay naghahatid ng makabuluhang radial load capacity dahil sa line contact sa pagitan ng mga roller at raceway. Para sa isang karaniwang disenyo ng NU 309 ECP bearing, ang mga pangunahing tagapagpahiwatig ng pagganap ay:

• Pangunahing dynamic na rating ng pagkarga (C): ~100.8 kN
• Pangunahing static na rating ng pagkarga (C0): ~90 kN
• Nililimitahan ang bilis para sa grasa/langis na pagpapadulas: ~6,000 - 7,500 r/min (depende sa disenyong suffix gaya ng ECJ, ECP, o ECM at paraan ng pagpapadulas)

Ang mga halagang ito ay nagpapatunay na ang NU 309 bearing load rating ay napakataas para sa laki nito, na ginagawang angkop para sa mga application na may mabibigat na radial load, tulad ng mga industrial gearbox high-speed shaft o main drive motors.

Kritikal na Paghahambing: NU 309 vs. NJ 309 vs. NUP 309

Ang pag-unawa sa mga banayad na pagkakaiba sa disenyo sa pagitan ng mga uri ng single-row cylindrical bearing ay mahalaga para sa tamang aplikasyon. Gamitin ang talahanayan sa ibaba upang matukoy ang pagkakaiba ng NU 309 mula sa mga pinakamalapit na variant nito:

Kapag nagsasagawa ng pagsusuri sa NU 309 kumpara sa NJ 309, ang pangunahing salik ng pagpapasya ay kung ang iyong aplikasyon ay nangangailangan ng bearing upang ma-accommodate ang paggalaw ng axial shaft (piliin ang NU) o hawakan din ang ilang axial load (piliin ang NJ). Ang NU 309 bearing interchange o SKF NU 309 na katumbas na paghahanap ay kadalasang nakatutok sa mga functional na detalyeng ito.

Application Engineering: Mga Praktikal na Kaso sa Paggamit

Ang NU 309 para sa mga aplikasyon ng gearbox ay pangkaraniwan, partikular sa high-speed input shaft. Dito, mabilis na umiinit ang baras mula sa mataas na bilis ng pag-ikot, na lumilikha ng makabuluhang pagpapalawak ng thermal. Ang NU 309 ay gumaganap bilang isang free-side o floating bearing, na nagpapahintulot sa pagpapalawak na ito na mangyari nang hindi nagdudulot ng axial preload na maaaring humantong sa overheating at seizure. Katulad nito, ang floating bearing electric motor configuration ay karaniwang kasanayan para sa mga motor sa isang partikular na laki ng frame, na nagpoprotekta sa drive-end at non-drive-end bearings mula sa thermally induced failure.

Ang isa pang praktikal na halimbawa ay ang NU 309 para sa mga aplikasyon ng compressor. Sa rotary screw o centrifugal compressors, ang rotor shaft ay lumalawak nang malaki habang ang makina ay umabot sa operating temperature. Ang NU 309 sa non-thrust side ng rotor ay nagbibigay ng kinakailangang axial freedom, na tinitiyak na ang mga kritikal na panloob na clearance sa pagitan ng mga rotor ay napanatili para sa pinakamainam na kahusayan.

Gabay sa Pagpili: Mga Suffix at Internal Clearance

Kapag tinukoy ang isang NU 309 bearing, ang mga suffix code ay tumutukoy sa mga mahahalagang detalye ng disenyo na nakakaapekto sa pagganap. Halimbawa:

• ECP: Glass fiber reinforced PA66 cage, roller-centered. Nag-aalok ng mahusay na lakas at high-speed na kakayahan.
• ECM: Machined brass cage, roller-guided. Angkop para sa mas mataas na temperatura at hinihingi na mga kondisyon.
• ECJ: Pinindot na steel cage, roller-guided. Isang matatag, matipid na opsyon.

Ang parehong mahalaga ay ang pagpili ng tamang NU 309 bearing clearance. Para sa mga application na may mataas na gradient ng temperatura sa pagitan ng panloob at panlabas na mga singsing, madalas na kinakailangan ang isang C3 (mas malaki kaysa sa normal) radial internal clearance. Ang pagtukoy sa isang NU 309 ECP/C3 bearing ay nagsisiguro na kahit na sa ilalim ng matinding thermal condition, ang bearing ay hindi napupunta sa negatibong clearance, na lubhang makakabawas sa buhay ng serbisyo nito.

Para sa mga inhinyero na may legacy na kagamitan, ang pag-alam ng katumbas ng NU 309 bearing o eksaktong NU 309 na mga opsyon sa pagpapalit ng bearing ay mahalaga. Palaging itugma ang mga dimensyon, rating ng pag-load, suffix ng disenyo (ECP, ECM, atbp.), at grade ng internal clearance (hal., C3) upang matiyak ang isang direkta at maaasahang pagpapalit. Ang wastong pag-unawa sa hanay ng temperatura ng pagpapatakbo ng NU 309 at mga kinakailangan sa pagpapadulas ay kritikal din para sa pagkamit ng kinakalkula na haba ng buhay ng L10.
