Gabay sa Pag-install ng Cross Roller Bearing: Mga Prinsipyo at Pinakamahuhusay na Kasanayan
Ano ang mga kritikal na prinsipyo at pinakamahusay na kagawian para sa pag-install ng mga cross roller bearings upang matiyak ang pinakamataas na pagganap, katumpakan, at buhay ng serbisyo sa mga high-demand na pang-industriyang aplikasyon?
Ang mga cross roller bearings ay sa isang natatanging klase ng mga bahagi ng katumpakan na ininhinyero upang mapaunlakan ang pinagsamang radial, axial, at moment load nang sabay-sabay. Ang kanilang kakaibang configuration—mga cylindrical roller na inayos gamit ang kanilang mga axes na salit-salit na tumatawid sa 90° sa loob ng V-shaped raceways—ay nagbibigay-daan sa pambihirang rigidity at rotational accuracy sa isang compact footprint. Kabilang sa mga pinakatinatanggap na variant sa compact, lightweight na mga application ay ang RAU6008 na tindig , RAU7008 na tindig, at RAU8008 bearing, na nabibilang sa RAU series na nailalarawan ng ultra-thin cross-sectional geometry.
Ang wastong pag-install ay ang nag-iisang pinakamahalagang salik na tumutukoy kung ang isang cross roller bearing ay naghahatid ng buong potensyal nito sa pagganap o dumaranas ng maagang pagkasira.
Paghahanda bago ang Pag-install
Ang pag-install ay dapat isagawa sa isang tuyo, malinis na kapaligiran upang maiwasan ang kontaminasyon. Ang lahat ng bahagi ng pagsasama—mga bearing housing, shaft, at kaugnay na bahagi—ay nangyari ng masusing paglilinis upang maalis ang dumi, nalalabi sa langis, at mga metal na burr. Dapat i-verify ng inspeksyon na ang mga machined surface ay nakakatugon sa mga tinukoy na tolerance para sa flatness, perpendicularity, roundness, at cylindricity, dahil ang mga geometric na katangian nito ay nakakaimpluwensya sa katumpakan ng assembly at pinipigilan ang mga epekto ng stress mula sa sira-sira na pag-load.
Para sa split-type na cross roller bearings, ang retaining screws na pumipigil sa paghihiwalay sa panahon ng transportasyon ay dapat na maluwag bago i-install. Kung ang nahati sa loob o panlabas na singsing ay nagpapakita ng circumferential misalignment sa joint, ang pagwawasto gamit ang isang plastic hammer ay ipinapayong bago ang pagpasok.
Pamamaraan sa Pag-install
Dahil sa kanilang manipis na seksyon na konstruksyon, ang mga cross roller bearings ay madaling tumagilid habang ipinapasok sa mga housing o papunta sa mga shaft. Upang maiwasan ito, ang tindig ay dapat mapanatili sa isang perpektong pahalang na oryentasyon sa buong proseso ng pagpasok. Gamit ang isang plastic o resin mallet, i-tap ang bearing nang pantay-pantay sa paligid ng circumference nito—tinatamaan ang panloob na singsing kapag ipinapasok sa isang baras, at ang panlabas na singsing kapag ipinapasok sa isang housing—habang paunti-unti itong isinusulong. Magpatuloy hanggang sa isang maririnig na kumpirmasyon ay magpahiwatig ng kumpletong pakikipag-ugnayan sa balikat ng sanggunian.
Para sa mga interference-fit na application na may katamtamang interference, maaaring gumamit ng manggas at martilyo upang ilapat ang pare-parehong presyo sa buong mukha ng dulo ng singsing. Para sa mas malaking interference, mas mainam ang mga thermal expansion method—oil bath o induction heating sa loob ng 80°C hanggang 100°C, hindi hihigit sa 120°C. Ang kasunod na paglamig ay nangyayari ng secure na pangkabit na may mga mani o katumbas na paraan upang maiwasan ang pagbuo ng axial clearance dahil sa contraction.
Flange Mounting sa Bolt Torquing
Ang mounting flange ay dapat munang iposisyon sa ibabaw ng bearing at dahan-dahang ibato upang ihanay ang mga butas ng bolt. Manu-manong ipasok ang mga bolts para kumpirmahin ang walang harang na pakikipag-ugnayan sa thread. Ang paghihigpit ay dapat magpatuloy sa tatlo hanggang apat na incremental na yugto, kasunod ng diagonal na pagkakasunud-sunod upang matiyak ang pantay na pamamahagi ng load. Kapag sini-secure ang nahati sa loob o panlabas na mga singsing, i-rotate ang integral counterpart nang humigit-kumulang 90° sa pagitan ng bawat tightening pass—apat hanggang limang pag-ikot—upang itama ang anumang magkasanib na misalignment. Gumamit ng torque wrench upang makamit ang mga tinukoy na halaga; para sa mga bakal na housing at flanges, sumangguni sa mga karaniwang torque table batay sa bolt规格.
Istruktura ng Suporta at Mga Pagsasaalang-alang sa Disenyo ng Flange
Ang mga cross roller bearings ay mga istraktura ng manipis na seksyon; dahil dito, ang higpit ng mga pabahay ng suporta at mga clamping flanges ay nangyayari ng maingat na pagsasaalang-alang sa disenyo. Pinipigilan ng hindi sapat na katigasan ang magkatulad na pag-clamping ng mga split ring, na ipinapatupad sa ilalim ng mga pag-load ng sandali at nagreresulta sa hindi pantay na pagdikit ng roller—isang kondisyon na lubos na nagpapababa sa pagganap ng bearing.
Bilang benchmark ng disenyo, ang kapal ng pader ng pabahay ay hindi bababa sa 60% ng cross-sectional na taas ng bearing. Ang kapal ng flange ay karaniwang tinutukoy sa loob ng saklaw na 0.5 hanggang 1.2 beses ang lapad ng bearing. Ang isang clearance na humigit-kumulang 0.5 mm sa pagitan ng mga bahagi ng flange ay pamantayan. Para sa mga application na humihingi ng mataas na katumpakan ng pagpupulong, ang disenyo ng flange na may stepped configuration at pagsasaayos ng taas ng hakbang sa pamamagitan ng surface grinding ay nagbibigay-daan sa tumpak na kontrol ng puwersa ng pag-clamping. Para sa mga bakal na flanges, karaniwang inirerekomenda ang interference na 0.02 hanggang 0.05 mm.
Oryentasyon at Load Zone Positioning
Nagtatampok ang RAU series bearings ng roller loading hole sa panlabas na singsing, na tinatakan ng plug. Sa panahon ng pag-install, tiyaking ang posisyon ng plug na ito ay hindi tumutugma sa maximum load zone. Katulad nito, para sa mga bearings na may split outer rings, ang split joint ay dapat na naka-orient palayo sa direksyon ng pagkarga. Ang pagsunod sa mga prinsipyong ito ng oryentasyon ay nagpapaliit sa mga konsentrasyon ng stress at nag-o-optimize ng pamamahagi ng load sa buong roller complement.
Pag-verify pagkatapos ng Pag-install
Kasunod ng pagpupulong, iikot nang manu-mano ang mga baras o pabahay upang kumpirmahin ang maayos na operasyon. Magpatuloy sa power-driven na walang-load, mababang bilis ng operasyon, unti-unting tumataas ang bilis at karga habang sinusubaybayan ang abnormal na ingay, vibration, o pagtaas ng temperatura. Anumang mga anomalya ay ginagarantiyahan ang agarang pagsasara at pagsisiyasat bago isagawa.

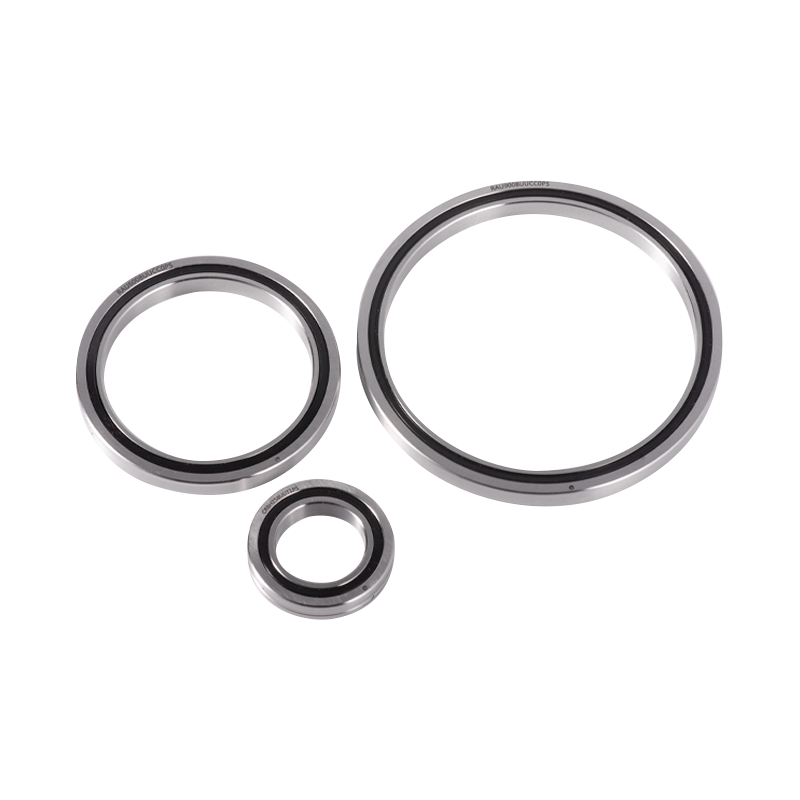

Pangkalahatang-ideya ng Produkto ng Serye ng RAU
Ang serye ng RAU ay mayroong isang ultra-compact na variant ng mga cross roller bearings, na nakamit sa pamamagitan ng pagliit ng panloob at panlabas na kapal ng singsing sa praktikal na limitasyon. Ang disenyong ito ay pinakamainam para sa weight-sensitive at space-constrained application kabilang ang mga industrial robot joints, precision rotary table, direct-drive na motor, medical instrumentation, at CNC machining centers. Nagtatampok ang RAU series bearings ng pinagsamang panloob at panlabas na pagkakatugma ng singsing na ka sa parehong panloob at panlabas na pag-ikot ng singsing.

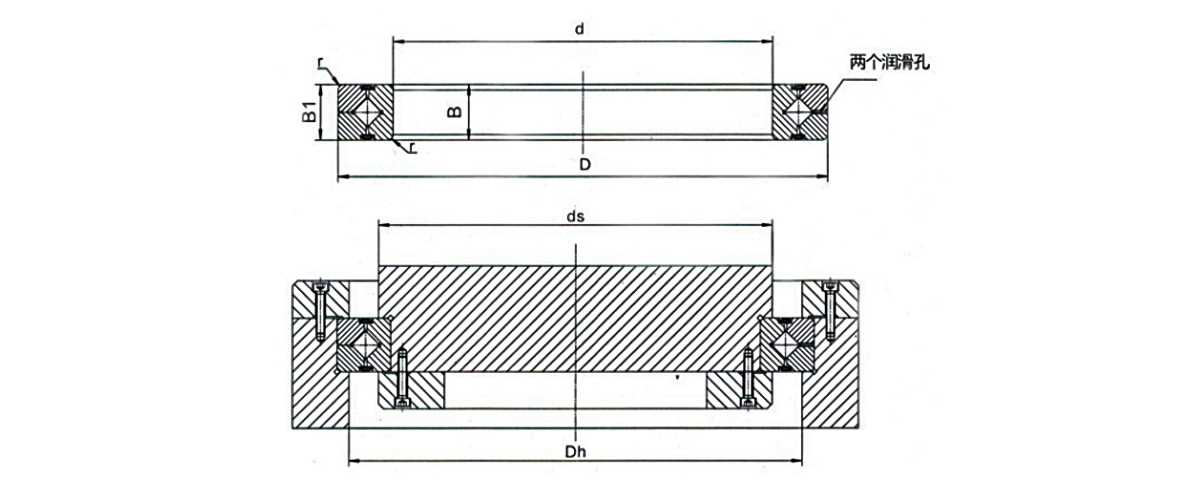

RAU6008, RAU7008, sa RAU8008 Bearing Mga pagtutukoy
| Parameter | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Diameter ng Bore (d) | 60 mm | 70 mm | 80 mm |
| Panlabas na Diameter (D) | 76 mm | 86 mm | 96 mm |
| Roller Pitch Circle Diameter (dp) | 67 mm | 77 mm | 87 mm |
| Lapad (B) | 8 mm | 8 mm | 8 mm |
| Taas ng Balikat (ds / Dh) | 63.5 mm / 70.5 mm | 73.5 mm / 80.5 mm | 83.5 mm / 90.5 mm |
| Rating ng Dynamic na Pag-load (Cr) | 5.68 kN | 5.98 kN | 6.37 kN |
| Static Load Rating (Cor) | 8.68 kN | 9.80 kN | 11.3 kN |
| Ang misa | 0.09 kg | 0.10 kg | 0.11 kg |
| materyal | GCr15 high-carbon chromium bearing steel (through-hardened) | GCr15 high-carbon chromium bearing steel (through-hardened) | GCr15 high-carbon chromium bearing steel (through-hardened) |
| Magagamit na Mga Klase sa Katumpakan | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Mga Opsyon sa Radial Clearance | CC0 (preloaded), C0 (slight clearance) | CC0 (preloaded), C0 (slight clearance) | CC0 (preloaded), C0 (slight clearance) |
| Mga Pagpipilian sa Selyo | Buksan ang uri (standard); UU (double-lip seal sa magkabilang panig) | Buksan ang uri (standard); UU (double-lip seal sa magkabilang panig) | Buksan ang uri (standard); UU (double-lip seal sa magkabilang panig) |
Bilang isang propesyonal na bearing factory at bearing manufacturing company sa China, ang UKL Bearing Manufacturing Co., Ltd. (Wuxi) ay dalubhasa sa mga high-performance bearing solution, na nagbibigay ng teknikal na suporta para sa mga pandaigdigang industriya na may napakataas na pangangailangan para sa katumpakan at pagiging maaasahan. Sinasaklaw ng mga tampok ng UKL ang buong proseso ng pagmamanupaktura—pagforging, annealing, turning, heat treatment, grinding, at automated assembly—sinusuportahan ng isang pangkat ng higit sa 200 dalubhasang kasanayan. Gumagawa ang UKL ng RAU6008 bearing, RAU7008 na tindig , at RAU8008 na may tumpak na mga detalye, may mga kakayahan na umaabot sa mga customized na solusyon para sa mga espesyal na aplikasyon. Nag-aalok din ang UKL ng teknikal na konsultasyon sa mga pinakamahusay na kagawian sa pag-install upang matiyak ang pinakamataas na pagganap ng bearing. Ang UKL ay nagpapanatili ng mahigpit na pamamahala sa kalidad sa buong produksyon.
FAQ
Q1: Ano ang pinakakaraniwang pagkakamali kapag nag-i-install ng cross roller bearings?
Hindi sapat na pansin ang manipis na seksyon ng mga bearings na ito, na humahantong sa pagkiling sa panahon ng pagpapasok. Palaging gawing perpektong pahalang na oryentasyon at gumamit ng pantay, banayad na pag-tap gamit ang isang plastic mallet upang isulong ang bearing nang paunti-unti.
Q2: Bakit mahalaga ang bolt torque sequencing para sa RAU series bearing installation?
Ang dayagonal, multi-stage tightening ay nagsisiguro ng pare-parehong clamping force distribution sa mga split rings, na pumipigil sa localized deformation na makakakompromiso sa rotational accuracy at bearing service life.
Q3: Maaari bang palitan ang RAU6008 bearing, RAU7008 bearing, at RAU8008 bearing?
Hindi. Ang mga bearings na ito ay may natatanging diameter ng bore (60 mm, 70 mm, at 80 mm ayon sa pagkakabanggit) at kaukulang mga panlabas na diameter. Ang pagpili ay dapat tumugma sa mga partikular na sukat ng baras at pabahay ng aplikasyon.
Q4: Anong lubrication ang inirerekomenda para sa RAU series cross roller bearings?
Ang pagpapadulas ng grasa ay pamantayan para sa karamihan ng mga aplikasyon, bagaman tinatanggap din ang pagpapadulas ng langis. Ang pagpili ay depende sa bilis ng pagpapatakbo, temperatura, at mga kondisyon sa kapaligiran. Ang mga variant ng selyadong (UU) ay nagpapanatili ng mga pampadulas nang mas masama sa mga kontaminadong kapaligiran.
Q5: Paano ko mabe-verify na ang isang cross roller bearing ay na-install nang tama?
Magsagawa ng manu-manong pagsusuri sa pag-ikot na sinusundan ng walang-load, mababang bilis ng pagpapatakbo ng kuryente. Unti-unting taasan ang bilis at pagkarga habang sinusubaybayan ang abnormal na ingay, vibration, o pagtaas ng temperatura. Ang unang mga iregularidad ay nagpapakita ng mga potensyal na isyu sa pag-install ng mga pagsisiyasat.
