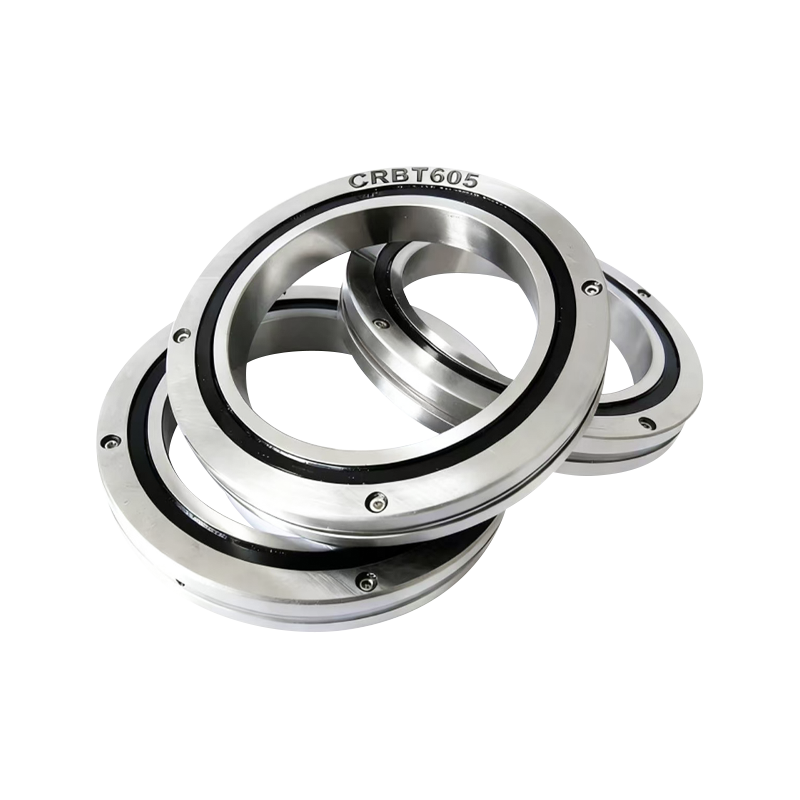

Ang CRBT lightweight rotary joint bearing, na may taas na seksyon na 5.5mm at lapad na 5mm, ay isang sobrang siksik at magaan na tindig. Angkop para sa maliliit na robotic arm at miniature surveillance camera.
Tampok ng Bearing
Kung ikukumpara sa nakaraang thinnest cross-roller bearing (CRBS), ang taas ng seksyon nito ay 69% lamang ng hinalinhan nito. Ang lapad ay 5mm lamang, at ang cross-sectional area ay 43% lamang ng mga nakaraang produkto, na nakakakuha ng isang makabuluhang mas maliit na sukat. Bukod dito, ang timbang nito ay 0.38 beses lamang kaysa sa CRBS, na nakakamit ng malaking pagbawas ng timbang. (Kung ikukumpara sa isang tindig na may 50mm inner diameter)
Mga kalamangan
Ang tindig na ito ay walang mga mounting hole, na nagreresulta sa isang napaka-compact na istraktura at napakagaan na timbang.
Mga aplikasyon
Mga humanoid robot, rotary table, precision machine tool, joint module, at iba pang application na nangangailangan ng napakataas na espasyo sa pag-install, timbang, at katumpakan.
| Uri ng Bearing | Dimensyon(mm) | Mga Dimensyon ng Pag-install | Rating ng Basic Load | Kalidad | Kaukulang Modelo | |||||
| Inner Diameter | Labas Diameter | Lapad | ds | Dh | C | Co | THK | |||
| d | D | B | 'min | kN | kN | g | ||||
| CRBT105AC1P5 | 10 | 21 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.809 | 9 | RAU1005C0P5 |
| CRBT155AC1P5 | 15 | 26 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 12 | RAU1505C0P5 |
| CRBT205AC1P5 | 20 | 31 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 15 | RAU2005COP5 |
| CRBT255AC1P5 | 25 | 36 | 5 | 0.15 | 27.5 | 32 | 1.65 | 1.77 | 18 | RAU2505C0P5 |
| CRBT305AC1P5 | 30 | 41 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.14 | 21 | RAU3005C0P5 |
| CRBT355AC1P5 | 35 | 46 | 5 | 0.15 | 37.5 | 42 | 2.05 | 2.42 | 24 | RAU3505C0P5 |
| CRBT405AC1P5 | 40 | 51 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 27 | RAU4005C0P5 |
| CRBT455AC1P5 | 45 | 56 | 5 | 0.15 | 47.5 | 52 | 2.3 | 3.09 | 29 | RAU4505C0P5 |
| CRBT505AC1P5 | 50 | 61 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 32 | RAU5005C0P5 |
| CRBT555AC1P5 | 55 | 66 | 5 | 0.15 | 57.5 | 62 | 2.53 | 3.79 | 35 | RAU5505COP5 |
| CRBT605AC1P5 | 60 | 71 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 38 | RAU6005COP5 |
| CRBT655AC1P5 | 65 | 76 | 5 | 0.15 | 67.5 | 72 | 2.71 | 4.29 | 41 | RAU6505C0P5 |
| CRBT705AC1P5 | 70 | 81 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 44 | RAU7005COP5 |
| CRBT755AC1P5 | 75 | 86 | 5 | 0.15 | 77.5 | 82 | 2.9 | 5.05 | 47 | RAU7505C0P5 |
| CRBT805AC1P5 | 80 | 91 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 50 | RAU8005C0P5 |
| CRBT855AC1P5 | 85 | 96 | 5 | 0.15 | 87.5 | 92 | 3.11 | 5.7 | 53 | RAU8505C0P5 |
| CRBT905AC1P5 | 90 | 101 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 56 | RAU9005C0P5 |
| CRBT955AC1P5 | 95 | 106 | 5 | 0.15 | 97.5 | 102 | 3.22 | 6.31 | 59 | RAU9505C0P5 |
