Pillow Block Bearings

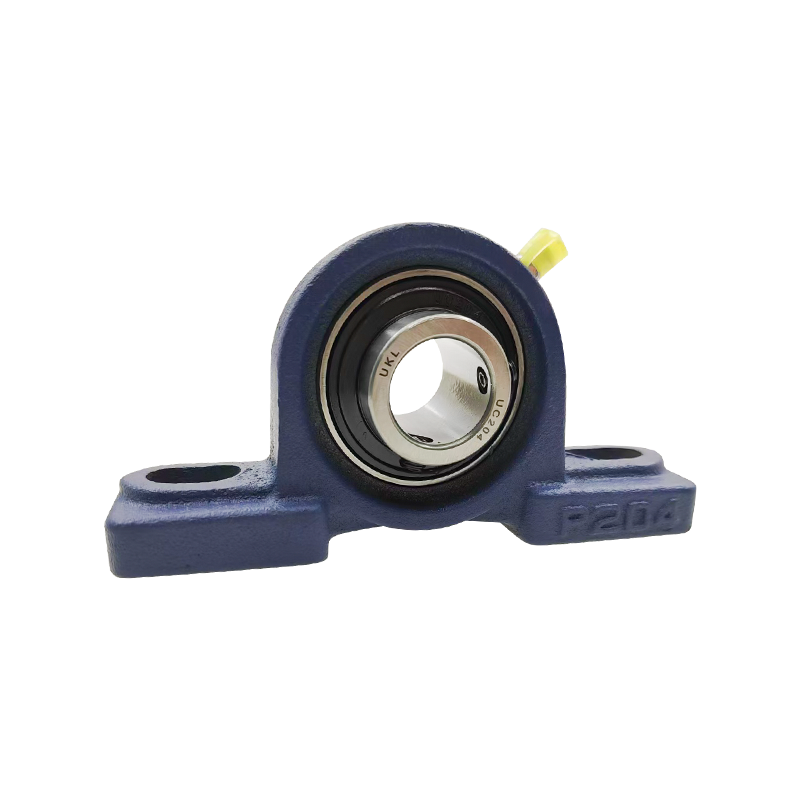

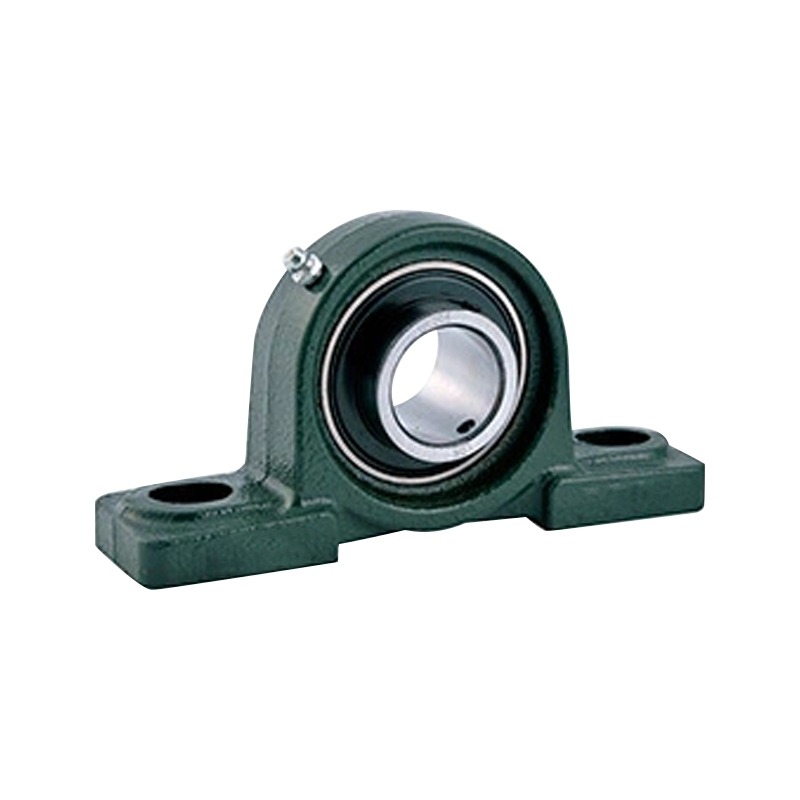

Ang pillow block bearing, na kilala rin bilang plummer block, ay isang istraktura ng suporta na idinisenyo upang tumulong sa pag-stabilize ng umiikot na baras sa pamamagitan ng paggamit ng mga katugmang bearings at isang hanay ng mga nauugnay na bahagi.

Ang ganitong uri ng tindig ay naglalaman ng isang mounting block (pillow block). Ang tindig ay naka-install sa loob ng mounting block.

Ang pillow block bearings ay kadalasang ginagamit sa mga low-torque application. Ang mga puwang o butas sa bearing base o paa ng bearing ay nagbibigay-daan para sa madaling pagpupulong at pagsasaayos.

Contact Us Makipag-ugnayan sa Amin
NAUNA：Walang naunang produkto SUSUNOD：Tinapik ang Base Pillow Block Bearings
  • Mga Detalye
  • Makipag-ugnayan sa Amin

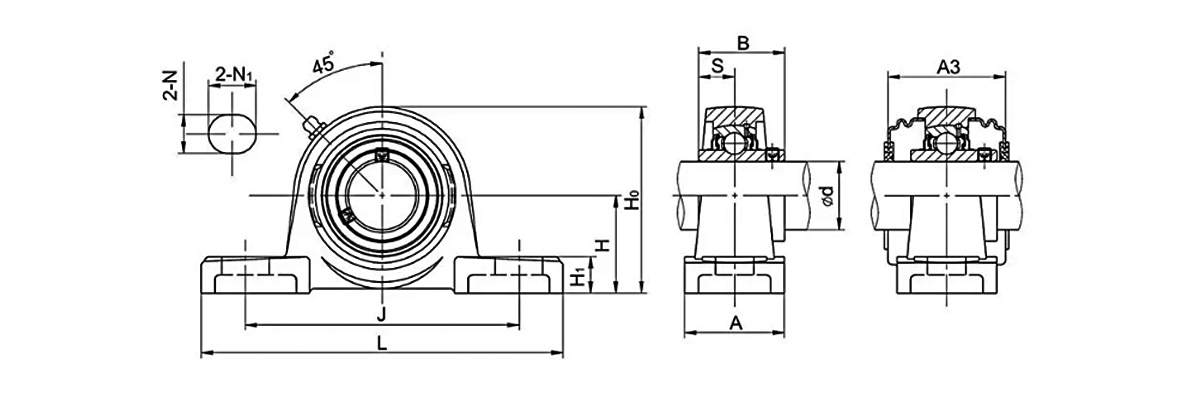

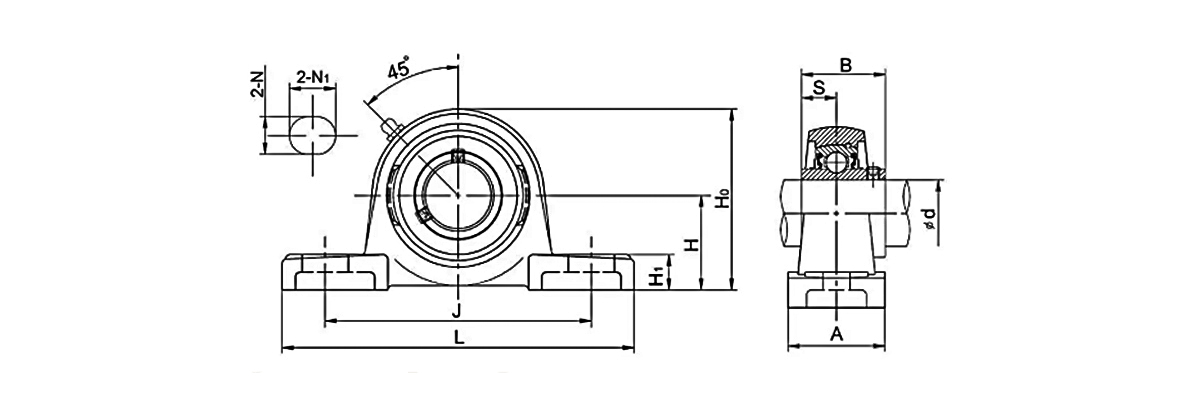

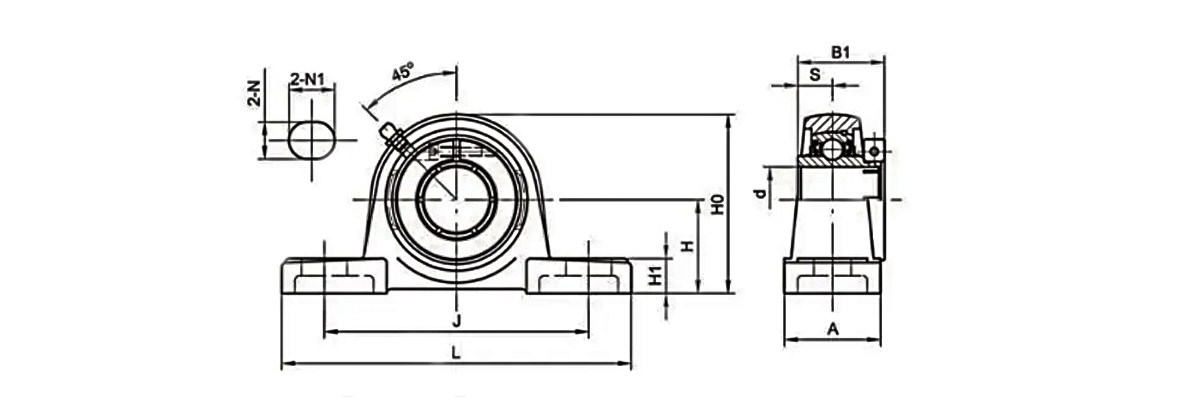

Unit No. Shaft Dia Mga Dimensyon (mm) Bolt Siz
(mm) 		Timbang
(kg)
d H L J A N N1 H1 Ho B S A3
(sa) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 9/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 11/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-9/16 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-11/16 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

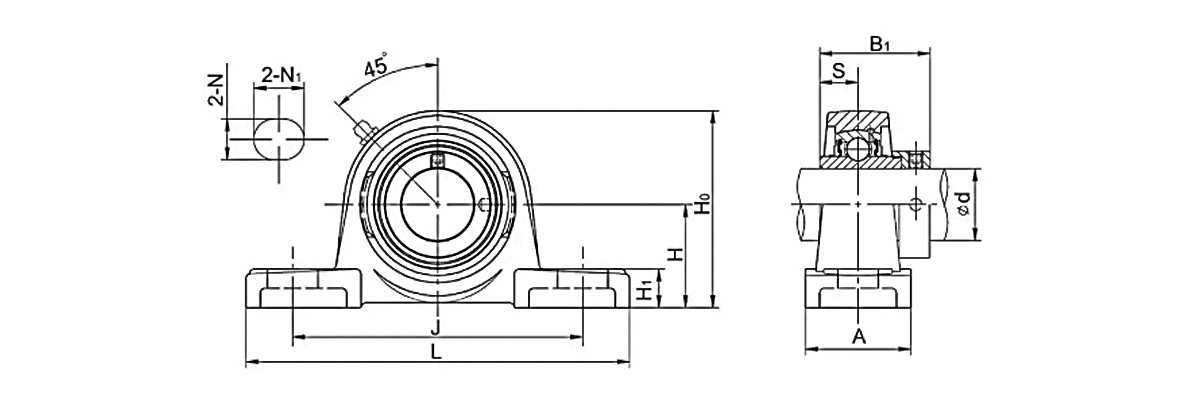

Unit No. Shaft Dia Mga Dimensyon (mm) Sukat ng Bolt
(mm) 		Timbang
(kg)
d H L J A N N1 H1 Ho B1 S
(sa) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 9/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 11/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-9/16 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-11/16 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

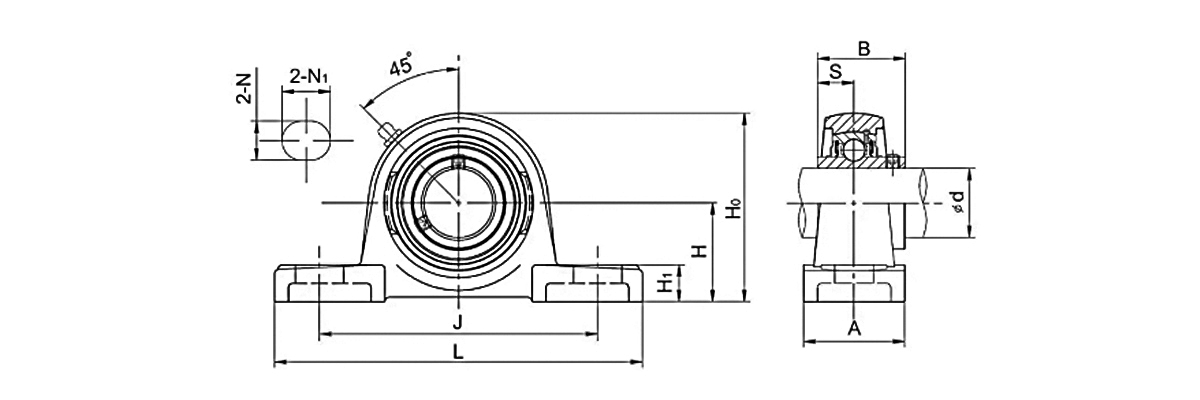

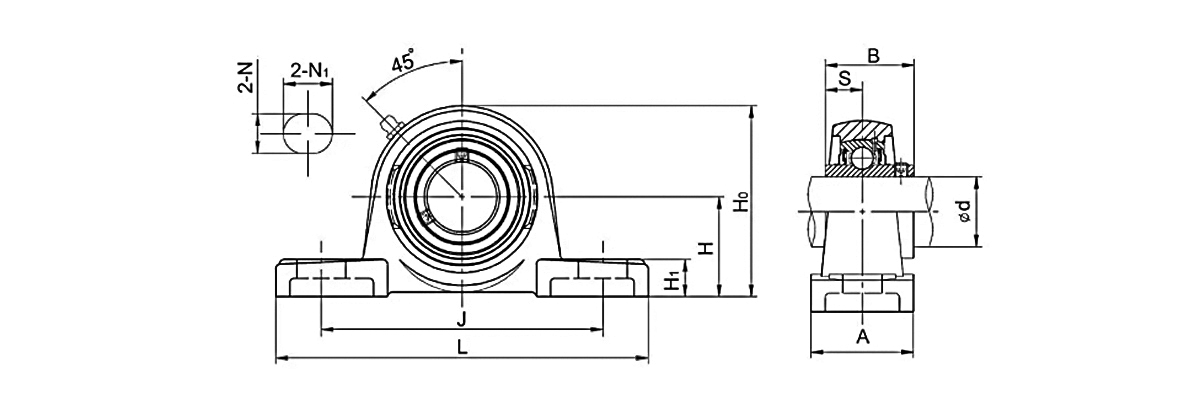

Unit No. Shaft Dia Mga Dimensyon (mm) Sukat ng Bolt
(mm) 		Timbang
(kg)
d H L J A N N1 H1 Ho B1 S
(sa) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-9/16 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-11/16 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

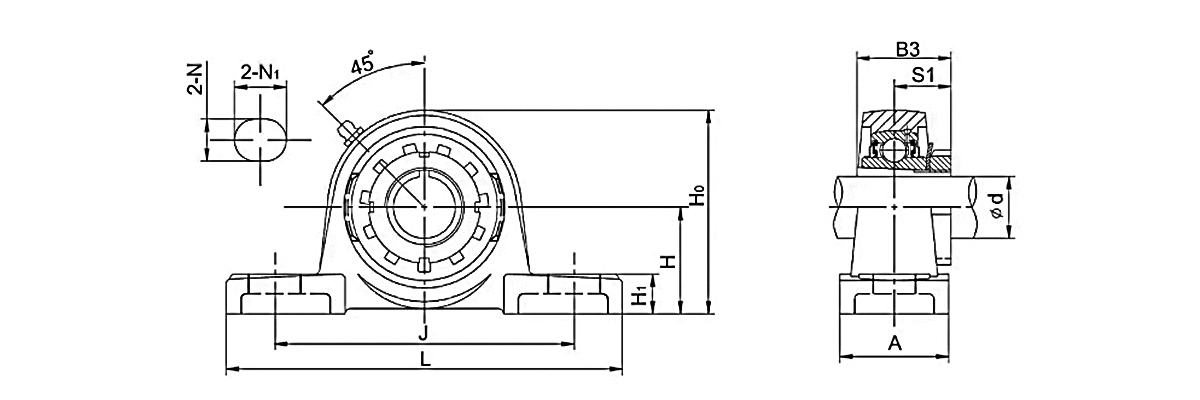

Unit No. Shaft Dia Mga Dimensyon (mm) Sukat ng Bolt
(mm) 		Timbang
(kg)
d H L J A N N1 H1 Ho B3 S1
(sa) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-11/16 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

Unit No. Shaft Dia Mga Dimensyon (mm) Sukat ng Bolt Timbang
d H L J A N N1 H1 Ho B S (mm) (kg)
(sa) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-9/16 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-11/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

Unit No baras d Mga Dimensyon (mm) Laki ng bolt (mm) Timbang (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1

Mga Inirerekomendang Produkto

Pag-enginyero sa Kinabukasan ng Paggalaw
Tungkol sa UKL
Itinatag noong 2020, ang UKL Bearing Manufacturing Co., Ltd. (Wuxi) ay Tsina Pillow Block Bearings mga supplier at OEM/ODM Pillow Block Bearings kumpanya, isang pinagsamang industriyal at pangkalakal na negosyo na nakatuon sa precision manufacturing, na pinagsasama ang R&D, produksyon, at pagbebenta.
Ang kumpanya ay dalubhasa sa mga high-performance bearing solutions, na nagbibigay ng teknikal na suporta para sa mga pandaigdigang industriya na may napakataas na pangangailangan para sa katumpakan at pagiging maaasahan.

Sa mahigit 200 bihasang propesyonal at isang ganap na modernisadong production base, ang mga pasilidad ng UKL ay sumasaklaw sa buong proseso ng pagmamanupaktura — forging, annealing, turning, heat treatment, grinding, at automated assembly.
Gamit ang mahigit 15 taong karanasan sa OEM/ODM export, mabilis na tumutugon ang UKL sa mga pangangailangan ng customer, na nag-aalok ng flexible at customized na serbisyo para sa mga kliyente sa Europa, Asya, Aprika, at Gitnang Silangan.

Ukl Bearing Manufacturing Co.,Ltd Higit Pa Tungkol sa Amin Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    taon

    Karanasan sa Industriya

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Pagkakaiba-iba ng Modelo

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Bilang ng mga Empleyado

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Taunang halaga ng export

Ukl Bearing Manufacturing Co.,Ltd
Sertipiko ng Karangalan
Balita
Naka-mount na Bearings Kaalaman sa Industriya

UCP214 Pillow Block Bearing: Ang Pinakamahusay na Gabay sa Mga Detalye, Pag-install, at Cross-Reference

Ang UCP214 na tindig kumakatawan sa isang standardized mounted bearing unit na pinagsasama ang isang matatag na cast iron housing na may precision-engineered radial insert ball bearing. Ang yunit na ito ay idinisenyo upang magbigay ng maaasahang suporta para sa mga umiikot na shaft sa malawak na spectrum ng industriyal na makinarya, mula sa mga kagamitang pang-agrikultura hanggang sa mga sistema ng paghawak ng materyal at mga aplikasyon ng conveyor. Ang pag-unawa sa mga teknikal na detalye nito, komposisyon ng materyal, at tamang pamantayan sa pagpili ay mahalaga para sa parehong mga propesyonal sa engineering at mga espesyalista sa pagkuha na naghahanap ng pinakamainam na pagganap at mahabang buhay.

Teknikal na Arkitektura at Mga Tampok ng Disenyo

Ang UCP214 pillow block bearing unit consists of two primary components: the housing and the bearing insert. The housing, manufactured from high-grade grey cast iron, provides a rigid mounting base with two bolt holes for secure attachment to supporting structures. The bearing insert features a wide inner ring with extended shoulders on both sides, incorporating set screws for positive shaft locking. This design ensures reliable torque transmission and prevents axial displacement during operation.

Ang self-aligning capability of the UCP214 bearing deserves particular attention. The spherical outside diameter of the bearing insert mates with a matching spherical surface within the housing, allowing angular misalignment compensation of up to several degrees. This feature proves invaluable in applications where shaft deflection or mounting inaccuracies might otherwise lead to premature bearing failure.

Mga Detalye ng Materyal at Mga Parameter ng Pagganap

Tampok Pagtutukoy Functional na Kahalagahan
Materyal na Pabahay Gray Cast Iron (GG) Nagbibigay ng rigidity, vibration damping, at corrosion resistance na angkop para sa mga pang-industriyang kapaligiran
Bearing Insert Material Chrome Steel (Grade 52100) Nag-aalok ng mataas na tigas, wear resistance, at lakas ng pagkapagod para sa pinahabang buhay ng serbisyo
Mekanismo ng Pag-lock Itakda ang mga Turnilyo (2) Tinitiyak ang positibong pag-aayos ng baras; tinatanggap ang parehong sukatan at pulgadang sukat ng baras
Sistema ng pagbubuklod Double Contact Seal na may Slinger Pinoprotektahan laban sa contaminant ingress habang pinapanatili ang lubricant; angkop para sa basa o maalikabok na kapaligiran
Lubrication Grasa (katumbas ng Nlgi #2) na may angkop Nagbibigay ng paunang kakayahan at relubrication; nagpapalawak ng mga agwat ng pagpapanatili
Saklaw ng Temperatura -20°C hanggang 120°C Pinapagana ang operasyon sa iba't ibang kondisyon sa kapaligiran
Tapusin Pinintahan Nagbibigay ng karagdagang proteksyon sa kaagnasan para sa pabahay

Ang Two Variants: UCP214 and UCP214-44

Mayroong dalawang pangunahing variant ng pillow block bearing na ito, na nakikilala sa pamamagitan ng detalye ng shaft diameter:

UCP214 bearing : Nagtatampok ng 70mm bore diameter, na idinisenyo para sa metric shaft applications. Ang bersyon na ito ay umaayon sa mga internasyonal na pamantayan at malawakang ginagamit sa European, Asian, at pandaigdigang merkado kung saan ang mga sukatan ay pamantayan.

UCP214-44 na tindig : Nagtatampok ng 69.85mm bore diameter, katumbas ng 2-3/4 inches. Naghahain ang variant na ito ng mga sistemang nakabatay sa pulgada, partikular na laganap sa mga pamilihan at kagamitan sa North America na ginawa ayon sa mga pamantayan ng imperyal.

Ang parehong mga variant ay may magkaparehong dimensyon ng pabahay, bolt hole spacing, taas ng gitna, at mga rating ng pagkarga. Ang pagpapalitan ng mga pabahay sa pagitan ng mga variant ay nagpapasimple sa pamamahala ng imbentaryo para sa mga departamento ng pagpapanatili at mga distributor. Para sa mga procurement professional na naghahanap ng UCP214 bearing suppliers o UCP214-44 bearing suppliers, ang pag-unawa sa compatibility na ito ay makakabawas sa mga gastos sa imbentaryo habang pinapanatili ang flexibility.

Mga Application at Mga Kaso ng Paggamit sa Industriya

Ang UCP214 pillow block bearing finds application across numerous industries due to its versatility and robust construction:

Mga Sistema ng Conveyor : Ang tampok na self-aligning ay tinatanggap ang shaft deflection na karaniwan sa mahabang conveyor run, habang ang cast iron housing ay nakakatiis sa tuluy-tuloy na pag-load at vibrations na katangian ng bulk material handling.

Makinarya sa Agrikultura : Ang alikabok, mga labi, at iba't ibang kondisyon sa pagpapatakbo ay nangangailangan ng mga bearings na may epektibong sealing at tibay. Ang disenyo ng UCP214 ay nakakatugon sa mga hamong ito sa mga kagamitan tulad ng mga harvester, balers, at mga kagamitan sa paghawak ng materyal.

Pang-industriya na Tagahanga at Blower : Ang kakayahan ng unit na i-accommodate ang misalignment at ang maaasahang sealing nito ay ginagawa itong angkop para sa air handling applications kung saan maaaring limitado ang maintenance access.

Kagamitan sa Pag-iimpake : Ang pillow block bearing ay nagbibigay ng pare-parehong performance sa high-speed, intermittent-duty application na karaniwan sa mga linya ng packaging.

Makinarya sa Tela : Ang maayos at tahimik na operasyon ng UCP214 bearing ay nakakatulong sa mga kagamitan sa pagpoproseso ng tela kung saan mahalaga ang kontrol ng vibration.

Ang related UCP212-39 bearing, featuring a 61.913mm bore (2-7/16 inches), represents another popular variant within this series, serving applications requiring intermediate shaft diameters. Many UCP212-39 users select this unit for its compatibility with specific equipment designs and its availability from established pillow block bearing suppliers.

Pamantayan sa Pagpili para sa Procurement Professionals

Kapag sinusuri ang mga supplier na nagdadala ng UCP214, dapat isaalang-alang ng mga espesyalista sa pagkuha ang ilang kritikal na salik:

Mga Kinakailangan sa Pag-load : Ang UCP214 bearing ay naghahatid ng dynamic na rating ng pagkarga na humigit-kumulang 62,000 N at isang static na rating ng pagkarga na 44,000 N, na ginagawa itong angkop para sa katamtaman hanggang sa mabigat na tungkulin na mga aplikasyon.

Pagkakatugma ng Shaft Diameter : Ang pagkumpirma kung ang application ay nangangailangan ng panukat na 70mm (UCP214) o pulgadang 2-3/4" (UCP214-44) na variant ay mahalaga para sa wastong akma at pagganap.

Mga Kondisyon sa Kapaligiran : Ang sobrang temperatura, pagkakalantad ng kahalumigmigan, at mga antas ng kontaminant ay nakakaimpluwensya sa pagpili ng seal at mga kinakailangan sa pagpapadulas. Ang karaniwang pagsasaayos ay tinatanggap ang karamihan sa mga pang-industriyang kapaligiran, ngunit ang mga espesyal na opsyon ay maaaring magagamit.

Configuration ng Pabahay : Ang dalawang-bolt na base na disenyo ng pillow block bearing ay nagbibigay ng tuwirang pag-install, ngunit ang pag-verify ng mounting hole spacing at center height ng mga dimensyon ay nagsisiguro ng pagiging tugma sa mga kasalukuyang kagamitan.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) ay isang pinagsama-samang pang-industriya at pangangalakal na negosyo na nakatutok sa precision manufacturing, pagsasama-sama ng R&D, produksyon, at mga benta. Bilang isang propesyonal na bearing factory at bearing manufacturing company sa China, ang kumpanya ay dalubhasa sa mga high-performance bearing solution, na nagbibigay ng teknikal na suporta para sa mga pandaigdigang industriya na may napakataas na pangangailangan para sa katumpakan at pagiging maaasahan.

Na may higit sa 200 dalubhasang propesyonal at isang ganap na modernized na production base, ang mga pasilidad ng UKL ay sumasaklaw sa buong proseso ng pagmamanupaktura — forging, annealing, turning, heat treatment, grinding, at automated assembly. Tinitiyak ng vertically integrated approach na ito ang quality control sa bawat yugto at nagbibigay-daan sa tumutugon na serbisyo sa mga customer sa buong mundo.

Technology & Innovation at the Core: Ang dedikadong R&D team ay patuloy na gumagawa ng high-precision cross roller bearings, dual-direction thrust angular contact ball bearings, at iba pang produkto na ginagamit sa CNC machine, robotics, at intelligent automation system. Sa pamamagitan ng precision na disenyo at digital production control, tinitiyak ng UKL na ang bawat produkto ay nakakatugon sa mga internasyonal na pamantayan para sa katumpakan at pagganap.

Pagpapanatili at Pananagutan: Ang mga prosesong responsable sa kapaligiran, mga hakbangin sa pag-recycle ng materyal, at na-optimize na paggamit ng enerhiya ay nagpapababa sa bakas ng kapaligiran. Higit pa sa produksyon, sinusuportahan din ng UKL ang mga inisyatiba sa pang-edukasyon at teknikal na pagsasanay upang mapaunlad ang talento sa engineering sa hinaharap.

FAQ

Ano ang pagkakaiba sa pagitan ng UCP214 at UCP214-44 bearings?

Ang primary difference lies in the bore diameter: UCP214 features a 70mm bore for metric shafts, while UCP214-44 features a 69.85mm (2-3/4 inch) bore for inch-based shafts. Housing dimensions, bolt hole spacing, and load ratings are identical for both variants.

Paano gumagana ang self-aligning feature ng UCP214 pillow block bearing?

Ang bearing insert has a spherical outside diameter that fits into a matching spherical surface inside the housing. This allows angular misalignment between the shaft and housing of up to several degrees, compensating for shaft deflection or mounting inaccuracies.

Anong mekanismo ng pag-lock ang ginagamit ng UCP214 bearing?

Ang UCP214 bearing uses two set screws on the inner ring to lock the bearing to the shaft. This provides positive shaft fixation and facilitates easy installation and removal.

Anong mga industriya ang karaniwang gumagamit ng UCP214 bearing?

Ang mga bearings ng UCP214 ay malawakang ginagamit sa mga conveyor system, makinarya ng agrikultura, mga fan at blower ng industriya, kagamitan sa pag-iimpake, at makinarya sa tela, bukod sa iba pang mga pang-industriyang aplikasyon na nangangailangan ng maaasahang suporta sa baras.

Ano ang inirerekomendang hanay ng temperatura para sa UCP214 bearing?

Ang UCP214 bearing operates effectively within a temperature range of -20°C to 120°C, making it suitable for diverse industrial environments.
