Sa mundo ng mechanical linkages, ang hamak na rod end bearing—kadalasang tinutukoy bilang spherical plain bearing—ay ang unsung hero na nagbibigay-daan sa kontroladong paggalaw habang tinatanggap ang misalignment. Gayunpaman, hindi lahat ng mga dulo ng baras ay nilikha na pantay. Kapag ang isang application ay nangangailangan ng pambihirang kapasidad ng pagkarga, thermal stability, at pagiging maaasahan, ang pagpili ng isang partikular na modelo ay nagiging kritikal. Ang SIZJ12 na tindig ay isang standout na opsyon sa inch-series rod end na kategorya. Ang gabay na ito ay nagbibigay ng malalim na teknikal na pagsisid sa kung bakit ang partikular na modelong ito, kasama ang mga steel-on-steel sliding contact surface nito at matatag na carbon steel construction, ay ang gustong pagpipilian para sa mga inhinyero na nahaharap sa matinding kundisyon ng operating sa mga sektor tulad ng construction machinery, packaging, at industrial automation.

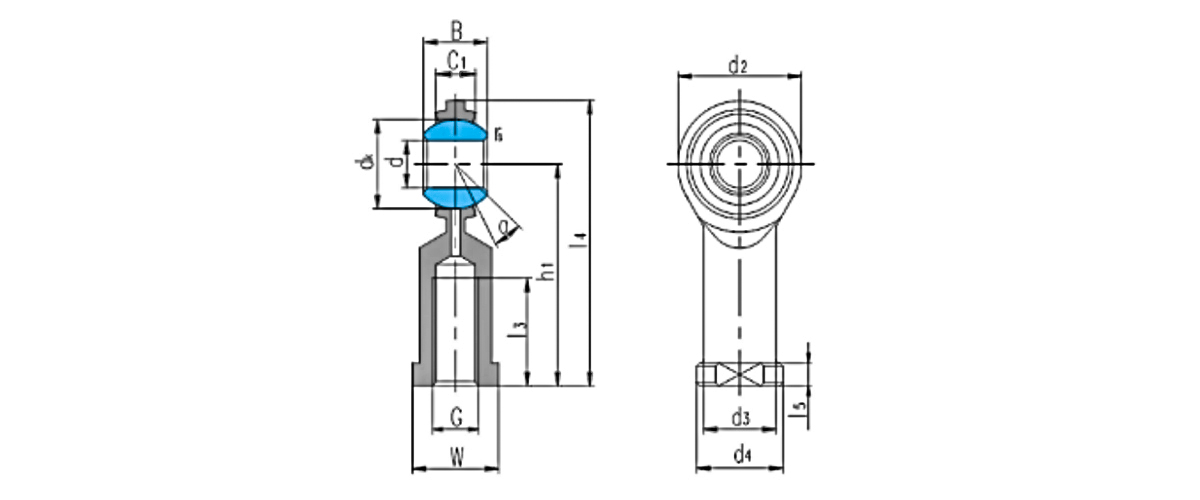

Pagtukoy sa SIZJ12: Mga Pangunahing Pagtutukoy at Dimensyon

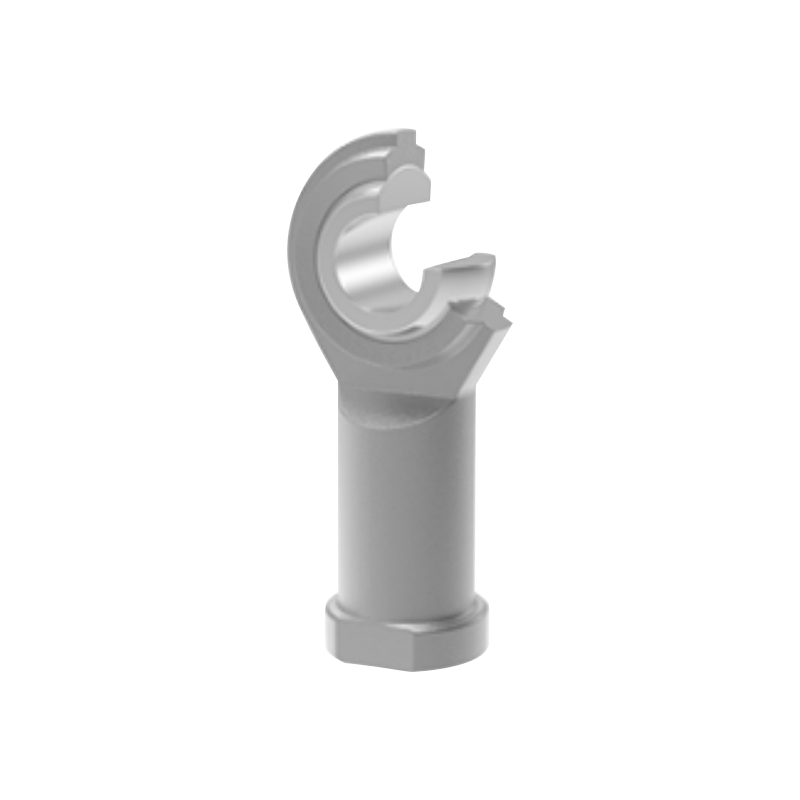

Bago tuklasin ang mga pakinabang nito sa pagganap, mahalagang maunawaan ang pisikal at mekanikal na mga parameter na tumutukoy sa tindig na ito. Ang SIZJ12 ay isang female-threaded rod end, na nakikilala ito sa mga male-threaded na variant at tinutukoy kung paano ito isinasama sa isang assembly. Nagtatampok ito ng 1/2-20 UNF thread, ginagawa itong tugma sa mga karaniwang imperial fasteners. Ang disenyong steel-on-steel, kung saan pareho ang bola at ang karera ay gawa sa pinatigas na carbon steel, ay nag-aalok ng natatanging kumbinasyon ng mataas na kapasidad ng pagkarga at wear resistance. Nasa ibaba ang isang detalyadong breakdown ng mga kritikal na dimensyon at rating nito.

Ang dynamic na load rating na 28 kN ay nagtatakda ng mataas na benchmark para sa laki ng klase na ito, at ang static na load rating ay parehong kahanga-hanga. Kinukumpirma ng data na ito na ang SIZJ12 ay hindi lamang isang passive na bahagi ngunit isang elemento ng istruktura na may kakayahang makatiis ng mga makabuluhang pwersa sa paghingi ng mga motion control system.

Mga Rating ng Load at Mechanical Robustness: Ang 28 kN Benchmark

Ang SIZJ12 load rating 28 kN ay hindi isang arbitrary na numero; ito ay resulta ng masusing pagkalkula ng inhinyero na tumutukoy sa geometry ng bearing, mga katangian ng materyal, at paggamot sa init. Ang dynamic na load rating (C) na ito ay nagpapahiwatig ng load kung saan ang bearing ay maaaring makamit ang isang minimum na habang-buhay na 100,000 oscillation cycle sa ilalim ng ideal na mga kondisyon. Para sa mga application na kinasasangkutan ng cyclic loading—gaya ng robotic arms sa automation o ang articulating joints ng construction machinery—ang kakayahang magpanatili ng 28 kN dynamic loads ay nangangahulugan na ang bearing ay maaasahang gumana sa mga gawain tulad ng pagbubuhat, pagtulak, o pagtabingi ng mabibigat na bahagi.

Static Load Capacity at Safety Margins

Ang static load rating (C0) para sa SIZJ12 ay kapansin-pansing mas mataas, kadalasang lumalagpas sa 35 kN, na nagbibigay ng malaking safety margin para sa mga shock load na madalas na nangyayari sa mabibigat na makinarya. Para sa isang tipikal na rod end bearing na ginagamit sa a rod end bearing para sa construction machinery senaryo—halimbawa, ang steering linkage ng isang wheel loader—ang instantaneous load spike ay maaaring malampasan ang average na operational load sa pamamagitan ng factor na 2 o 3. Ang kakayahan ng SIZJ12 na sumipsip ng mga spike na walang permanenteng deformation ay tumitiyak sa integridad ng buong linkage system. Nasa ibaba ang isang paghahambing na representasyon ng mga kapasidad ng pagkarga.

Ang SIZJ12 ay kabilang sa pamilya ng babae rod end bearing mga bahagi, na nailalarawan sa pamamagitan ng panloob na sinulid na tumatanggap ng male stud o baras. Ang partikular na 1/2-20 UNF thread ay isang Unified Fine thread na may 20 thread bawat pulgada. Ang pinong pitch na ito ay nag-aalok ng ilang mekanikal na bentahe kumpara sa magaspang na mga thread: mas mahusay na resolution ng pagsasaayos, mas mataas na tensile stress area, at superior resistance sa pag-loosening sa ilalim ng vibration. Para sa mga automation system kung saan kritikal ang mga tumpak na pagsasaayos ng haba ng baras, o para sa mga kagamitan sa packaging na nakakaranas ng tuluy-tuloy na cyclic vibration, tinitiyak ng fine thread na nananatiling stable ang setting sa paglipas ng panahon.

Kapag pumipili sa pagitan ng babae at lalaki na baras ay nagtatapos, ang pagpili ay kadalasang nakasalalay sa arkitektura ng pagpupulong. Ang mga dulo ng female rod tulad ng SIZJ12 ay karaniwang ginagamit kapag ang attachment point ay nangangailangan ng clevis o bracket na may through-hole, na nagbibigay ng malinis at compact na koneksyon. Ang SIZJ12 na tindig ay available din sa isang left-kamay threaded na variant, na itinalaga bilang SILZJ12, para sa mga application na nangangailangan ng mga pagsasaayos ng turnbuckle. Ang desisyon sa pagitan ng SIZJ12 vs SILZJ12 left hand thread ay idinidikta ng pangangailangan para sa clockwise o counter-clockwise na paghigpit sa panahon ng pagpupulong o pagpapanatili.

Lakas ng Thread at Pakikipag-ugnayan

Sa pamamagitan ng 1/2-20 UNF thread, ang SIZJ12 ay nagbibigay ng mataas na antas ng lakas ng pakikipag-ugnayan ng thread, na mahalaga kapag ang bearing ay ginagamit bilang elementong nagdadala ng pagkarga sa pag-igting. Ang tensile stress area ng isang 1/2-20 UNF thread ay humigit-kumulang 0.1599 sq.in, na isinasalin sa isang proof load capacity na higit sa 30 kN para sa standard steel studs, na epektibong tumutugma sa static load rating ng bearing. Tinitiyak ng balanseng ito na ang thread ay hindi magiging pinakamahina na link sa linkage.

Ang isa sa mga madalas itanong tungkol sa SIZJ12 ay tungkol sa pag-uugali nito sa mga nakataas na thermal environment. Pamantayan rod end bearing para sa mataas na temp application dapat makipaglaban sa thermal expansion, lubricant degradation, at potensyal na pagbabago sa material hardness. Ang SIZJ12, kasama ang all-steel na konstruksyon nito, ay humahawak sa mga hamong ito nang mahusay. Ang koepisyent ng thermal expansion para sa tumigas na carbon steel ay humigit-kumulang 11–13 µm/m·°C, na nangangahulugang sa temperaturang differential na 150°C, ang dimensional na pagbabago sa 30 mm na panlabas na diameter ay mas mababa sa 0.06 mm—na nasa loob ng karaniwang clearance allowance.

Diskarte sa Lubrication para sa Matinding Init

Habang ang steel-on-steel sliding pair ay maaaring gumana nang walang lubrication para sa maikling panahon, ang pinakamainam na pagganap sa mataas na temperatura na kapaligiran ay nangangailangan ng maingat na rehimen ng pagpapadulas. Ang mga high-temperature greases batay sa polyurea o PTFE-thickened synthetic oils ay nagpapanatili ng kanilang lagkit hanggang 180°C at maaaring ilapat sa pamamagitan ng ibinigay na lubrication fitting. Para sa mga aplikasyon na lampas sa 200°C, inirerekomenda ang mga solid lubricant gaya ng molybdenum disulfide (MoS2) o graphite. Dahil sa kakayahang umangkop na ito, ang SIZJ12 ay isang versatile na pagpipilian para sa mga oven, kiln carriage, at engine bay linkage kung saan ang mga temperatura ay nagbabago nang malaki.

Pangunahing data ng pagganap ng thermal: Ang SIZJ12 ay na-validate sa tuluy-tuloy na operasyon sa ambient temperature na 180°C na may naaangkop na high-temp grease, na nagpapakita ng mas mababa sa 5% na pagtaas sa radial clearance pagkatapos ng 5000 oscillation cycle—na nagpapakita ng mahusay na thermal stability at wear resistance.

Ang versatility ng SIZJ12 na tindig ginagawa itong staple sa maraming sektor ng industriya. Ang bawat application ay gumagamit ng iba't ibang aspeto ng performance portfolio nito.

Makinarya sa Konstruksyon at Mabibigat na Kagamitan

Sa larangan ng rod end bearing para sa construction machinery , ang SIZJ12 ay madalas na tinutukoy para sa mga steering linkage, stabilizer bar, at cylinder mounts. Ang mga pangunahing hinihingi dito ay ang mataas na resistensya sa epekto at ang kakayahang makatiis sa kontaminasyon mula sa alikabok at mga labi. Ang disenyo ng steel-on-steel ay mapagparaya sa particulate ingress sa isang tiyak na antas, at ang mga tumigas na ibabaw ay lumalaban sa abrasyon mula sa buhangin at alikabok ng semento. Ang isang karaniwang excavator ay gumagamit ng dose-dosenang rod end bearings sa hydraulic at mechanical linkage nito, na ginagawang pangunahing priyoridad ang pagiging maaasahan para sa mga operator ng fleet.

Automation at Robotic System

In automation rod end bearing mga application, katumpakan at repeatability ay higit sa lahat. Ang mga robotic arm, pick-and-place units, at automated guided vehicles (AGVs) ay gumagamit ng rod ends upang ikonekta ang mga actuator sa mga joints. Ang mataas na katumpakan ng SIZJ12 bore at outer diameter (ISO H7/h6 tolerances) ay nagsisiguro ng minimal na paglalaro, na isinasalin sa tumpak na pagpoposisyon. Halimbawa, sa isang packaging line na servo-driven na link, ang pare-parehong friction torque ng bearing ay nagbibigay-daan sa servo motor na gumana sa loob ng closed-loop na mga parameter ng kontrol nito nang walang hindi inaasahang torque spike.

Makinarya sa Industriya ng Packaging

Ang tindig para sa industriya ng packaging madalas na nahaharap sa mataas na cyclic rate at pasulput-sulpot na mga pamamaraan ng paghuhugas. Bagama't ang SIZJ12 ay hindi corrosion-resistant bilang default (pagiging carbon steel), tinukoy ito ng maraming packaging engineer sa mga lugar na protektado mula sa direktang moisture, o naglalagay sila ng corrosion-resistant coating. Ang kakayahan nitong pangasiwaan ang high-speed oscillation sa film sealing jaws o carton folding mechanism ay ginagawa itong popular na pagpipilian, lalo na kapag pinagsama sa mga automated na lubrication system na nagsisiguro ng pare-parehong performance sa milyun-milyong cycle.

Pagpili ng tama SIZJ12 na tindig nagsasangkot ng higit pa sa pagtutugma ng mga sukat. Dapat suriin ng mga inhinyero ang kumbinasyon ng pagkarga, bilis, temperatura, at mga salik sa kapaligiran. Ang sumusunod na checklist ay binabalangkas ang mga kritikal na parameter na dapat isaalang-alang.

• I-load ang profile: Tukuyin ang katumbas na dynamic load (P) batay sa aktwal na radial at axial forces. Para sa pinagsamang pagkarga, gamitin ang relasyong P = X·Fr Y·Fa, kung saan ang X at Y ay mga salik na ibinigay sa bearing catalog. Siguraduhin na ang P ay mas mababa sa dynamic na rating ng pagkarga na 28 kN para sa nais na habang-buhay.
• Dalas ng oscillation: Para sa mga high-frequency na application, isaalang-alang ang friction heat na nabuo. Ang steel-on-steel bearings ay kayang humawak ng mga bilis ng hanggang 2 m/s sliding velocity na may wastong lubrication. Sa mas mataas na frequency, isaalang-alang ang sapilitang pagpapadulas o paglamig.
• Sobre ng temperatura: Para sa tuluy-tuloy na operasyon sa itaas ng 120°C, pumili ng mataas na temperatura na grease at kumpirmahin na ang mga materyales sa pabahay ay may katugmang thermal expansion coefficient upang maiwasan ang pagkawala ng preload.
• Pangkapaligiran sealing: Sa maalikabok o basa na mga kapaligiran, isaalang-alang ang pagdaragdag ng mga pamprotektang bota o tukuyin ang tindig na may patong na lumalaban sa kaagnasan. Ang SIZJ12 mismo ay hindi kasama ang mga seal, kaya maaaring kailanganin ang panlabas na sealing.
• Mga kinakailangan sa maling pagkakahanay: Ang SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

Pagpapatunay sa pamamagitan ng Pagkalkula

Upang ilarawan ang proseso ng pagpili, isaalang-alang ang isang linkage ng kagamitan sa konstruksiyon na may pinakamataas na radial load na 22 kN at isang bahagi ng axial load na 6 kN. Gamit ang load factor para sa isang spherical plain bearing (X=1, Y=2.5 para sa steel-on-steel), ang katumbas na dynamic load P = 1·22 2.5·6 = 37 kN. Lumampas ito sa dynamic na rating na 28 kN, na nagpapahiwatig na ang isang mas malaking bearing o isang pagbawas sa axial load ay kinakailangan. Ipinapakita nito ang kahalagahan ng tumpak na pagsusuri sa pagkarga sa pagpigil sa napaaga na pagkabigo.

Paghahambing na Pagsusuri: SIZJ12 kumpara sa Iba Pang Inch-Series Rod Ends

Habang ang SIZJ12 ay isang high-performing bearing, ito ay kapaki-pakinabang na maunawaan kung paano ito inihahambing sa iba pang karaniwang inch-series rod ends, lalo na sa mga tuntunin ng load capacity at laki ng thread. Ang talahanayan sa ibaba ay nagbibigay ng comparative overview sa loob ng parehong pamilya.

Ang paghahambing na ito ay nagha-highlight na ang SIZJ12 ay sumasakop sa isang balanseng middle ground sa inch-series na pamilya, na nag-aalok ng 28 kN dynamic load rating na higit na mataas kaysa sa mas maliit na SIZJ10 habang mas compact kaysa sa SIZJ14. Ginagawa nitong pinakamainam na pagpipilian para sa mga application kung saan ang mga hadlang sa espasyo ay humahadlang sa paggamit ng mas malaking bearing, ngunit ang mga kinakailangan sa pagkarga ay lumalampas sa mga kakayahan ng mas maliliit na alternatibo.

Pagpapanatili at Pag-optimize ng Buhay ng Serbisyo

Upang kunin ang maximum na buhay ng serbisyo mula sa SIZJ12, isang maagap na diskarte sa pagpapanatili ay mahalaga. Ang disenyong steel-on-steel, bagama't matatag, ay nakikinabang mula sa regular na relubrication at inspeksyon.

Lubrication Intervals

Para sa mga karaniwang pang-industriya na aplikasyon na tumatakbo sa ilalim ng katamtamang pagkarga at bilis, inirerekomenda ang muling pagpapadulas tuwing 100 hanggang 200 oras ng pagpapatakbo. Sa heavy-duty construction machinery na sumasailalim sa high impact load at debris, ang agwat na ito ay maaaring bawasan sa 40–50 na oras. Kasama sa bearing ang isang grease fitting para sa madaling relubrication, at ang paggamit ng de-kalidad na EP (extreme pressure) grease na may base oil viscosity na ISO VG 150–220 ay pinapayuhan para sa karamihan ng mga application.

Pagsubaybay sa Pagsuot

Ang pagsubaybay sa radial clearance ay ang pinakaepektibong paraan ng pagtatasa ng kondisyon ng steel-on-steel spherical plain bearing. Habang nagsusuot ang tindig, unti-unting tumataas ang clearance. Kapag ang radial clearance ay lumampas sa 0.15 mm (na humigit-kumulang 2–3 beses sa paunang clearance na 0.05–0.08 mm), ang bearing ay dapat palitan upang maiwasan ang pagkawala ng katumpakan at tumaas na epekto load sa mga katabing bahagi. Ang masusukat na pag-unlad ng pagsusuot ay nagbibigay-daan para sa nakaplanong pagpapanatili, na binabawasan ang hindi planadong downtime.

Mga Madalas Itanong (FAQ)

Q1: Ano ang ibig sabihin ng "SIZJ12" na pagtatalaga sa mga tuntunin ng uri at sukat ng tindig?

Ang "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

Q2: Maaari bang gamitin ang SIZJ12 sa ilalim ng tubig o lubhang kinakaing unti-unti na mga kapaligiran?

Hindi, ang karaniwang SIZJ12 ay gawa sa carbon steel at hindi lumalaban sa kaagnasan. Para sa marine o kemikal na kapaligiran, hindi kinakalawang na asero o corrosion-coated na mga variant ay dapat na tukuyin. Bilang kahalili, ang panlabas na sealing o isang proteksiyon na bota ay maaaring gamitin upang protektahan ang tindig mula sa kahalumigmigan, ngunit ang ginustong solusyon ay ang pumili ng isang tindig na may materyal na lumalaban sa kaagnasan mula sa simula.

Q3: Ano ang pagkakaiba ng SIZJ12 at SILZJ12?

Ang primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

Q4: Paano pinangangasiwaan ng SIZJ12 ang mga shock load na karaniwan sa mga construction machinery?

Ang SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

Q5: Ang SIZJ12 ba ay angkop para sa mga high-speed rotational application?

Hindi, ang mga rod end bearings ay pangunahing idinisenyo para sa oscillating o tilting movements, hindi tuluy-tuloy na pag-ikot. Ang bilis ng pag-slide sa isang spherical plain bearing sa pangkalahatan ay dapat panatilihing mas mababa sa 2 m/s. Para sa mga high-speed rotational application, mas angkop ang isang conventional rolling element bearing.

Q6: Anong lubrication ang inirerekomenda para sa SIZJ12 sa mataas na temperatura?

Para sa mga temperatura na hanggang 120°C, ang isang karaniwang lithium-based na EP grease ay katanggap-tanggap. Para sa mga temperatura sa pagitan ng 120°C at 200°C, inirerekomenda ang isang synthetic grease na may polyurea o PTFE thickener at isang high-viscosity base oil. Sa itaas ng 200°C, ang mga solid lubricant gaya ng MoS2 o graphite ay dapat na direktang ilapat sa mga sliding surface.
