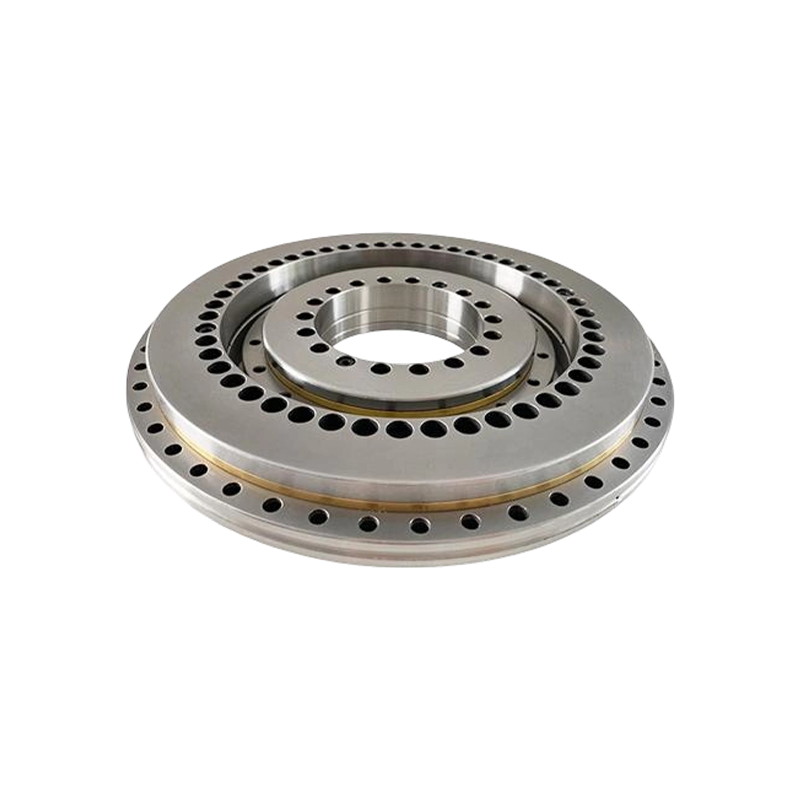

YRTM Angle Measurement Bearing

Name: YRTM Angle Measurement Bearing
Rating: 5 (99 reviews)

YRTM rotary table bearing na may angle measurement system: Ang angular displacement measurement ay gumaganap ng isang mahalagang papel sa mga pang-industriya na aplikasyon, lalo na sa industriya ng machine tool, kung saan ang mataas na katumpakan ay kinakailangan para sa rotation angle ng machined parts. Ito ay nangangailangan ng tumpak na pagsukat at kontrol ng angular displacement.

Sa kasalukuyan, ang mga karaniwang ginagamit na paraan para sa pagsukat ng angular displacement ay kinabibilangan ng mga optical encoder at magnetic encoder. Higit pa rito, dahil ito ay naka-mount sa isang ORT bearing, ang pinagsamang baras na ito ay nag-aalok ng napakataas na katumpakan ng pag-ikot at maaaring sabay na makatiis sa mga axial load, radial load, at mga sandali ng pagbaligtad. Ito ay lubos na angkop para sa high-precision na CNC rotary table, machining center, at hinihingi na mga aplikasyon gaya ng siyentipikong pananaliksik at pagsukat sa industriya ng machine tool.

Makipag-ugnayan sa Amin

NAUNA：YRT Precision Turntable Bearing SUSUNOD：YRTS High Speed Precision Bearing

Paglalarawan
Mga Detalye
Makipag-ugnayan sa Amin

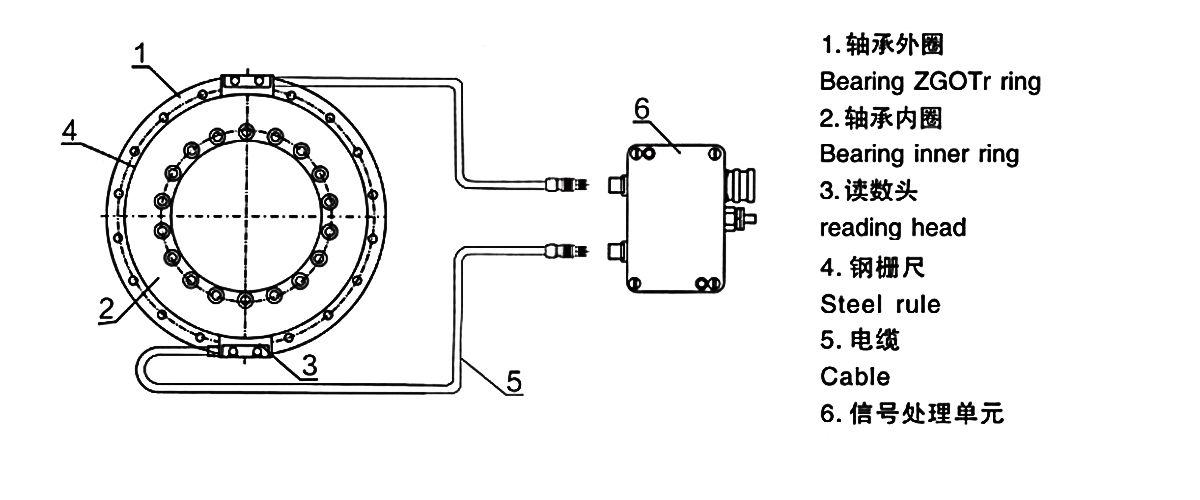

Mga kalamangan ng sistema ng pagsukat ng steel grid:
1. Non-contact inductive encoder, walang suot
2. Katumpakan na maihahambing sa mga optical encoder, na may pinakamataas na katumpakan ≤2
3. Ang sistema ng pagsukat ng ulo ng dalawahang pagbabasa ay nagbibigay-daan para sa real-time na pagwawasto ng mga paglihis ng bearing radial
4. Mataas na bilis, mataas na dynamic na pagganap, mataas na resolution
5. Walang magnetic component, walang hysteresis response, walang demagnetization hazard
6. Malakas na paglaban sa panghihimasok sa kapaligiran, rating ng proteksyon ng IP67, lumalaban sa ilang presyon ng tubig at alikabok, hindi sensitibo sa anumang uri ng polusyon o dumi.
7. Malulutas ng compact na disenyo ang problema ng limitadong espasyo sa pag-install.
8. Maaaring mag-output ng sine wave (1VPP) o square wave signal (TTL), na tugma sa Siemens at FANUC CNC system.

Mga feature ng YRTM rotary table bearing na may sistema ng pagsukat ng anggulo:
1. Non-contact inductive encoder, walang suot;
2. Katumpakan 1. Mataas na katumpakan ≤2'' kumpara sa mga optical encoder;
2. Ang sistema ng pagsukat ng dual-readhead ay nagbibigay-daan para sa real-time na pagwawasto ng bearing radial deviation;
3. Mataas na bilis, mataas na dynamic na pagganap, at mataas na resolution;
4. Walang magnetic component, walang magnetic tape reaction, at walang demagnetization risk;
5. Malakas na paglaban sa panghihimasok sa kapaligiran tulad ng mga solidong particle at langis, rating ng proteksyon ng IP67, lumalaban sa ilang partikular na presyon ng tubig, dustproof, at hindi sensitibo sa anumang uri ng polusyon o dumi;
6. Malulutas ng compact na disenyo ang problema ng limitadong espasyo sa pag-install;
7. Simpleng pag-install, mabilis na pagsasaayos, napakataas na pagtutol sa shock at vibration, mahusay na katatagan, at mataas na pagiging maaasahan.

Mga Application:

Pangunahing ginagamit ang produkto sa mga high-precision na CNC machine tool, machine tool spindles, radar, industrial robots, aerospace, at iba pang field.

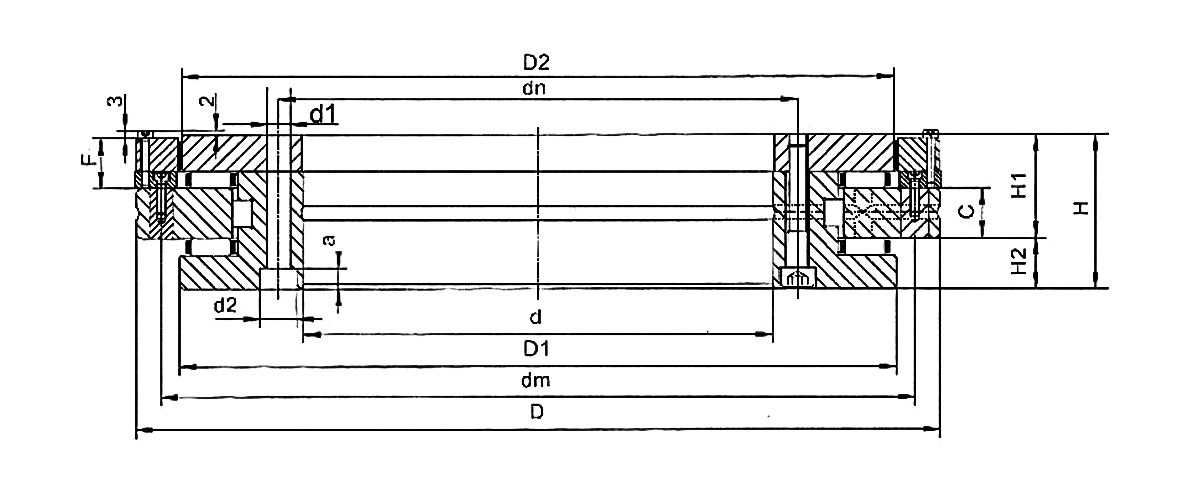

Uri ng tindig	Pangkalahatang Dimensyon												Ang pag-aayos ng mga butas
	d	D	H	H1	H2	C	D1	D2	F	L	dn	dm	Inner ring				Singsing sa labas
	Yunit: mm												d1	d2	a	QTY	d3	QTY
	Yunit: mm												mm			QTY	mm	QTY
YRTM150	150	240	43*	29 *	14	12	214	213.81	16.5	121	165	225	7	11	6.2	32	7	33
YRTM180	180	280	46*	32 *	14	15	244	243.76	16.5	140	194	260	7	11	6.2	44	7	45
YRTM200	200	300	47*	32*	15	15	274	273.05/274.42	16.5	152	215	285	7	11	6.2	44	7	45
YRTM260	260	385	55	36.5	18.5	18	345	344.37/343.1	17.5	192.5	280	365	9.3	15	8.2	32	9.3	33
YRTM325	325	450	60	40	20	20	415	413.76	18.5	225	342	430	9.3	15	8.2	32	9.3	33
YRTM395	395	525	65	42.5	22.5	20	486	483.18	18.5	262.5	415	505	9.3	15	8.2	42	9.3	45
YRTM460	460	600	70	46	24	22	560	557.03	18.5	300	482	580	10	15	8.2	42	10	45

tornilyo koneksyon QTY	Axial radial maubusan	Kumonekta mga butas ng turnilyo		Pitch t	Paghihigpit metalikang kuwintas ng turnilyo	Basic rated load				Limitado tumalsik	alitan sandali	Timbang	Uri ng tindig
						Axial		Radial
						Dynamic	Static	Dynamic	Static
					Sinabi ni Ma	Ca	Coa	Cr	Cor	Grasa Lubrication
	μm	G	QTY	QTY Xt	Nm	KN				r/min	Nm	≈Kg
4	3	M8	3	36×10°	14	112	630	56	170	320	10	6.2	YRTM150
4	4	M8	3	48×7.5°	14	118	710	69.5	200	280	12	7.7	YRTM180
4	4	M8	3	48×7.5°	14	120	765	81.5	220	260	14	9.7	YRTM200
4	6	M12	3	36×10°	34	160	1060	93	290	200	20	18.3	YRTM260
4	6	M12	3	36×10°	34	275	1930	120	345	170	40	25	YRTM325
6	6	M12	3	48×7.5°	34	300	2280	186	655	140	55	33	YRTM395
6	6	M12	3	48×7.5°	34	355	2800	200	765	120	70	45	YRTM460
